Схема охлаждения двигателя
/ ЗИЛ-131

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

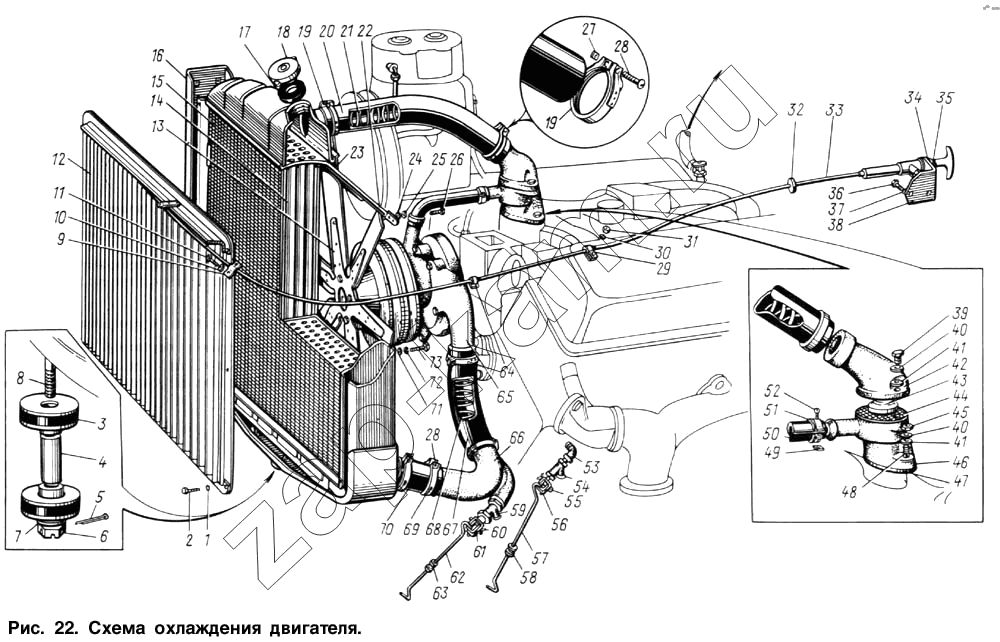

Схема/чертеж: Схема охлаждения двигателя / ЗИЛ-131
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
19
20
21
22
23
24
25
26
27
27
28
28
28
29
30
31
32
33
34
35
36
37
38
39
40
40
41
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
69
70
71
72
73
Поз. Артикул Название детали 1) ЗИЛ-131Н2) ЗИЛ-131НА3) ЗИЛ-131НВ4) ЗИЛ-137Т Цена
130-1307010-Б4 130-1307010-Б4 Насос водяной в сборе 1111 -
1 252155-П2 Шайба пружинная 6666 -
2 201454-П8 Болт 6666 -
3 121-1801028 Подушка подвески радиатора в сборе 2222 -
4 121-1801040 Втулка распорная -
5 258054-П8 Шплинт 1111 -
6 250871-П8 Гайка 1111 -
7 252017-П8 Шайба 1111 -
8 301361-П8 Болт 1111 -
9 130-1310346 Зажим оболочки тяги конечный 1111 -
10 252154-П2 Шайба пружинная 2222 -
11 201418-П8 Болт 2222 -
12 130-1310110 Жалюзи радиатора в сборе 1111 -
13 130-1308010-06 Вентилятор системы охлаждения в сборе 1111 -
14 130-1301035 Трубка радиатора охлаждающая 138138138138 -
15 131-1301010-Б2 Радиатор в сборе 1111 -
15 131-1301007-Б2 Радиатор в сборе 1111 -
16 130Т-1302010-А Рамка подвески радиатора с усилителем и болтом крепления в сборе (устанавливается по требованию заказчика) 1 -
16 130-1302010-А2 Рамка подвески радиатора с усилителем и болтом крепления в сборе 1 -
17 120-1304022-Б Прокладка пробки радиатора 1111 -
18 130-1304010 Пробка радиатора в сборе 1111 -
19 306700-П Хомут в сборе 2222 -
20 130-1303010-Б2 Шланг радиатора отводящий для автомобилей с байпасом 1111 -
21 130-1303095-Б Пружина распорная отводящего шланга 1111 -
22 130-1302029 Поперечина рамки подвески радиатора 1111 -
23 130-1309010 Кожух вентилятора в сборе 1111 -
24 252005-П8 Шайба 6666 -
25 252155-П2 Шайба пружинная 6666 -
26 201454-П8 Болт 6666 -
27 251084-П8 Гайка 2222 -
27 251084-П8 Гайка 4444 -
28 302052-П8 Винт 2222 -
28 302052-П8 Винт 4444 -
29 130-1310453-Б Скоба прижима оболочки задняя 2222 -
30 252005-П8 Шайба 2222 -
31 250510-П8 Гайка 2222 -
32 130-1310477 Втулка оболочки тяги жалюзи радиатора 1111 -
33 130-1310210 Тяга управления жалюзи с кронштейном в сборе 1111 -
34 252178-П8 Шайба 1111 -
35 250634-П8 Гайка 1111 -
36 201454-П8 Болт 2222 -
37 252155-П2 Шайба пружинная 2222 -
38 130-1310230-А Кронштейн крепления привода жалюзи 1111 -
39 201501-П8 Болт 2222 -
40 252156-П2 Шайба пружинная 2222 -
41 305753-П8 Шайба упорная 2222 -
41 305753-П8 Шайба упорная 1112 -
42 130-1303014-Б2 Патрубок выпускной водяной рубашки верхний 1111 -
43 130-1306010-А Термостат типа ТС101 в сборе 1111 -
44 130-1303143 Прокладка верхнего патрубка 1111 -
45 250513-П8 Гайка 2222 -
46 130-1303051 Патрубок выпускной водяной рубашки нижний 1111 -
47 120-1303017 Прокладка патрубка 1111 -
48 307156-П8 Шпилька 2222 -
49 251084-П8 Гайка 2222 -
50 130-1303030 Шланг байпаса соединительный 1111 -
51 288011-П8 Хомут 2222 -
52 220086-П8 Винт 2222 -
53 300351-П Угольник 222 -
54 130-1305010-Е Кран системы охлаждения сливной в сборе 222 -
55 258053-П Шплинт (устанавливается на автомобили без подогревателя) 333 -
56 130-1305065-В Вилка сливного крана 333 -
57 130-1305046-Б Ручка управления краном 222 -
58 130-1305053 Втулка стержня привода управления краном 333 -
59 130-1015370-Б Кран сливной в сборе 1111 -
60 258053-П8 Шплинт 1111 -
61 130-1305065-В Вилка сливного крана 1111 -
62 130-1305069-Г Стержень привода управления краном 1111 -
63 130-1305053 Втулка стержня привода управления краном 1111 -
64 130-1310455 Скоба прижима оболочки передняя 1111 -
65 130-1307009-Б3 Насос водяной со шкивом в сборе (комплект) 1111 -
66 130-1303028-Б Колено отводящего патрубка радиатора 1111 -
67 130-1303025-Б2 Шланг радиатора подводящий для автомобилей с байпасом 1111 -
68 130-1303117-Б Пружина распорная подводящего шланга 1111 -
69 308344-П Хомут 4 -
69 308736-П Хомут 444 -
70 130-1303026 Шланг от радиатора к коллектору подводного патрубка 1111 -
71 252005-П8 Шайба 6666 -
72 252155-П2 Шайба пружинная 6666 -
73 201456-П8 Болт 6666 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
