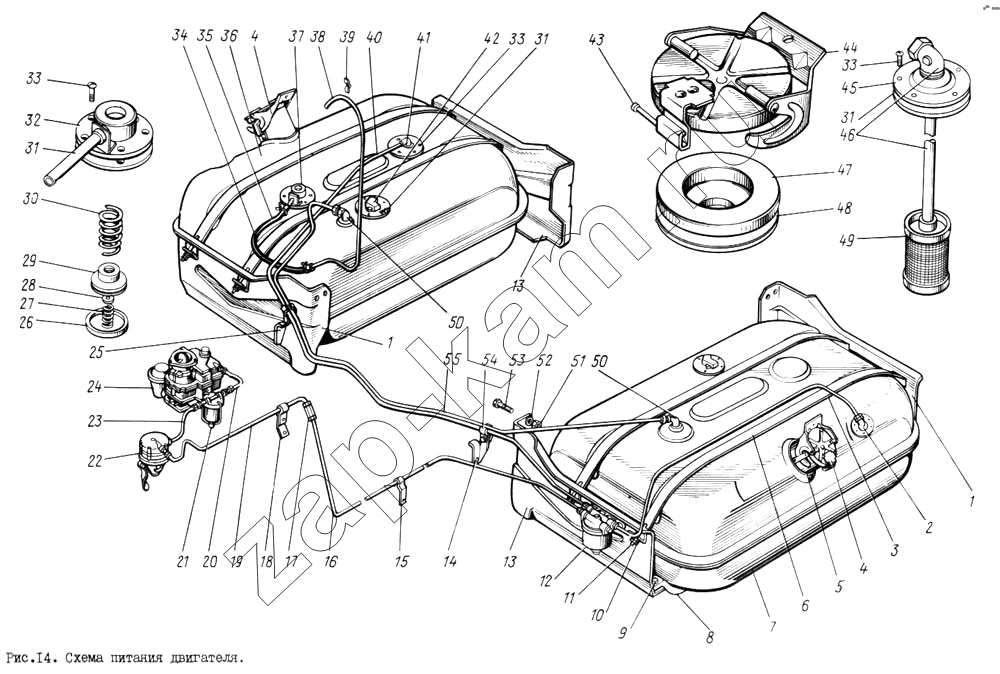

Схема питания двигателя
/ ЗИЛ-131
1
1
2
3
4
4
5
6
7
8
8
9
10
10
11
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
31
31
31
32
33
33
33
33
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
50
51
52
53
54
55
| Поз. | Артикул | Название детали | 1) ЗИЛ-131Н | 2) ЗИЛ-131НА | 3) ЗИЛ-131НВ | 4) ЗИЛ-137Т | Цена | |
|---|---|---|---|---|---|---|---|---|
| 137-1104083 | 137-1104083 | Кронштейн крепления топливопроводов передний | 1 | - | ||||
| 137-1104089 | 137-1104089 | Кронштейн крепления топливопроводов задний | 1 | - | ||||
| 1 | 130-1101105-В | Кронштейн крепления топливного бака задний | 1 | 1 | 1 | 1 | - | |
| 2 | 130-1104710-В | Трубка топливного бака приемная с фильтром в сборе | 1 | 1 | 1 | 1 | - | |
| 3 | 130Т-1104020-Б | Трубка от топливного бака к фильтру-отстойнику в сборе | 1 | 1 | 1 | 1 | - | |
| 4 | 131-1103010-Б | Пробка топливного бака в сборе | 2 | 2 | 2 | 2 | - | |
| 5 | 164А-1101090 | Труба выдвижная топливного бака в сборе | 1 | 1 | 1 | 1 | - | |
| 6 | 130-1101110-Б | Хомут крепления топливного бака в сборе | 2 | 2 | 2 | 2 | - | |
| 7 | 131-1101010-В | Топливный бак в сборе | 1 | 1 | 1 | 1 | - | |
| 8 | 130-1101206-Б2 | Балка крепления топливного бака в сборе | 2 | 2 | 2 | 2 | - | |
| 8 | 130-1101206-Б2 | Балка крепления топливного бака в сборе | 2 | 2 | 2 | 2 | - | |
| 9 | 201540-П8 | Болт | 4 | 4 | 4 | 4 | - | |
| 10 | 250512-П8 | Гайка | 8 | 8 | 8 | 8 | - | |
| 10 | 252006-П8 | Шайба | 4 | 4 | 4 | 4 | - | |
| 11 | 250512-П8 | Гайка | 8 | 8 | 8 | 8 | - | |
| 11 | 252006-П8 | Шайба | 4 | 4 | 4 | 4 | - | |
| 12 | 43.13-1105010 | Фильтр-отстойник топлива в сборе | 1 | 1 | 1 | 1 | - | |
| 13 | 130-1101104-В | Кронштейн крепления топливного бака передний | 1 | 1 | 1 | 1 | - | |
| 14 | 131-1104123 | Кронштейн крепления топливопроводов левый | 1 | 1 | 1 | 1 | - | |
| 15 | 130-1104039 | Скоба крепления топливопроводов | 1 | 1 | 1 | - | ||
| 16 | 137-1104085 | Трубка от фильтра-отстойника к топливному насосу в сборе | 1 | - | ||||
| 16 | 131-1104085 | Трубка от фильтра-отстойника к топливному насосу в сборе | 1 | 1 | 1 | - | ||
| 17 | 300303-418 | Штуцер соединительный | 1 | 1 | 1 | 1 | - | |
| 18 | 308369-П29 | Скоба | 1 | 1 | 1 | 1 | - | |
| 19 | 130Т-1104138-Б | Трубка от фильтра-отстойника передняя в сборе | 1 | 1 | 1 | 1 | - | |
| 20 | 130-1104054-Г | Трубка от фильтра тонкой очистки к карбюратору в сборе | 1 | 1 | 1 | 1 | - | |
| 21 | 43.13-1117010 | Фильтр тонкой очистки топлива | 1 | 1 | 1 | 1 | - | |
| 22 | 130Т-1106011-Б2 | Насос топливный Б10-1 в сборе | 1 | 1 | 1 | 1 | - | |
| 23 | 130-1104050-Г | Трубка от топливного насоса к фильтру тонкой очистки в сборе | 1 | 1 | 1 | 1 | - | |
| 24 | 130-1107010-42 | Карбюратор К88АТ со штуцером в сборе | 1 | 1 | 1 | 1 | - | |
| 25 | 131-1104122 | Кронштейн крепления топливопроводов правый | 1 | 1 | 1 | 1 | - | |
| 26 | 131-1103089 | Дно клапанов | 1 | 1 | 1 | 1 | - | |
| 27 | 120-1103060 | Пружина впускного клапана | 1 | 1 | 1 | 1 | - | |
| 28 | 130-1103050 | Клапан впускной топливного бака | 1 | 1 | 1 | 1 | - | |
| 29 | 130-1103040-А | Клапан выпускной топливного бака | 1 | 1 | 1 | 1 | - | |
| 30 | 120-1103065 | Пружина выпускного клапана | 1 | 1 | 1 | 1 | - | |
| 31 | 120-3806048-Б | Прокладка фланца приемной трубы | 1 | 1 | 1 | 1 | - | |
| 31 | 120-3806048-Б | Прокладка фланца приемной трубы | 2 | 2 | 2 | 2 | - | |
| 31 | 120-3806048-Б | Прокладка фланца приемной трубы | 2 | 2 | 2 | 2 | - | |
| 32 | 131-1103052-Б2 | Корпус клапанов топливного бака в сборе | 1 | 1 | 1 | 1 | - | |
| 33 | 220076-П8 | Винт | 10 | 10 | 10 | 10 | - | |
| 33 | 220076-П8 | Винт | 5 | 5 | 5 | 5 | - | |
| 33 | 220076-П8 | Винт | 10 | 10 | 10 | 10 | - | |
| 34 | 131-1101183 | Шланг воздухоотводящей трубки соединительный | 1 | 1 | 1 | 1 | - | |
| 35 | 306799-П | Хомут шланга | 2 | 2 | 2 | 2 | - | |
| 36 | 131-1102010-Г | Бак топливный дополнительный в сборе | 1 | 1 | 1 | 1 | - | |
| 37 | 131-1103048-Б2 | Клапан топливного бака в сборе | 1 | 1 | 1 | 1 | - | |
| 38 | 131-1101241 | Трубка топливного бака воздухоотводящая | 1 | 1 | 1 | 1 | - | |
| 39 | 308742-П | Скоба | 1 | 1 | 1 | 1 | - | |
| 40 | 131-1104458 | Трубка от дополнительного топливного бака к фильтру-отстойнику поперечная в сборе | 1 | 1 | 1 | 1 | - | |
| 41 | 131-1104708-А2 | Трубка дополнительного топливного бака приемная с фильтром в сборе | 1 | 1 | 1 | 1 | - | |
| 42 | 130Т-3806040-01 | Датчик указателя уровня топлива типа БМ117-Д-Т в сборе | 2 | 2 | 2 | 2 | - | |
| 43 | 255113-П8 | Заклепка-ось | 2 | 2 | 2 | 2 | - | |
| 44 | 130-1103070-Б | Облицовка пробки топливного бака в сборе | 2 | 2 | 2 | 2 | - | |
| 45 | 130-1104741-А | Фланец крепления фильтра приемной трубки топливного бака | 2 | 2 | 2 | 2 | - | |
| 46 | 131-1104012-Б | Угольник с приемной трубкой в сборе | 1 | 1 | 1 | 1 | - | |
| 47 | 131-1103015 | Корпус пробки топливного бака в сборе | 2 | 2 | 2 | 2 | - | |
| 48 | 130-1103075-Б | Прокладка пробки топливного бака | 2 | 2 | 2 | 2 | - | |
| 49 | 130-1104712-В | Фильтр приемной трубки в сборе | 2 | 2 | 2 | 2 | - | |
| 50 | 131-1104115-Б | Угольник соединительной трубки топливных баков | 2 | 2 | 2 | 2 | - | |
| 51 | 250514-П8 | Гайка | 12 | 12 | 12 | 12 | - | |
| 52 | 252137-П2 | Шайба пружинная | 12 | 12 | 12 | 12 | - | |
| 53 | 201542-П8 | Болт | 8 | 8 | 8 | 8 | - | |
| 54 | 306722-П29 | Скоба | 4 | 4 | 4 | 6 | - | |
| 55 | 131-1104272-А | Трубка топливных баков соединительная в сборе | 1 | 1 | 1 | 1 | - |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
