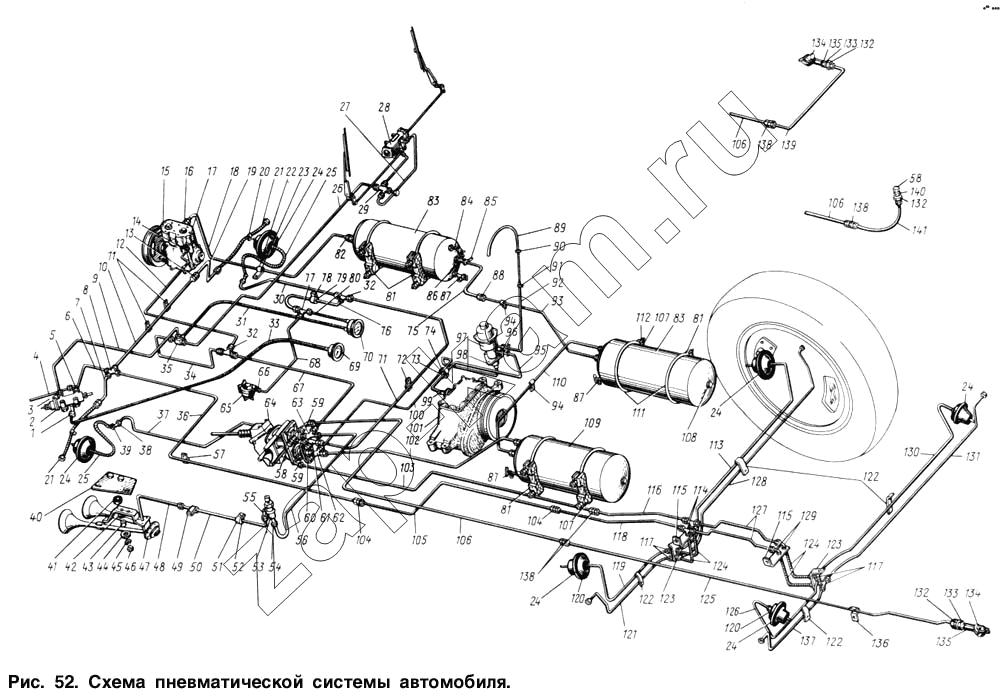

Схема пневматической системы автомобиля
/ ЗИЛ-131

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
24
24
24
24
24
25
25
26
27
28
29
30
31
32
32
32
33
34
35
36
37
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
58
59
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
81
81
81
82
83
83
84
85
86
87
87
88
89
90
91
92
93
94
94
95
96
97
98
99
100
101
102
103
104
104
105
106
106
106
106
107
107
108
109
110
111
111
112
113
114
115
115
116
117
118
119
120
120
121
122
122
122
123
123
124
124
124
124
125
126
127
127
128
129
130
131
132
132
132
133
133
134
134
135
135
136
137
138
138
138
139
140
141
Поз. Артикул Название детали 1) ЗИЛ-131Н2) ЗИЛ-131НА3) ЗИЛ-131НВ4) ЗИЛ-137Т
131-3519011 131-3519011 Камера тормозная в сборе 6666
130-3509009-Б 130-3509009-Б Компрессор с пробками в сборе (без шкива, нижней крышки, регулятора давления и патрубка) 1111
421218-П 421218-П Тройник проходной 1
130-5205042 130-5205042 Трубка от стеклоочистителя к клапану 1111
137-4225332 137-4225332 Трубка от тройника к разобщительному крану 1
300331-П8 300331-П8 Штуцер ввертной 3333
1 300274-П Тройник крана 1111
2 131-4222010-Б Кран управления давлением системы накачки шин с клапаном ограничителем 1111
3 300160-П8 Штуцер ввертной 1111
4 131-4225194 Трубка выпуска воздуха из системы накачки шин в сборе 1111
5 42114-П Угольник крана 1111
6 131-4225100 Трубка от крана управления к раздаточной крестовине в сборе 1111
7 131-4225045 Трубка от раздаточной крестовины к переднему колесу в сборе 1111
8 300276-П Крестовина раздаточная 1111
9 131-4225302 Трубка от тройника пневмотормозов к крану управления накачкой шин вторая в сборе 1111
10 131-4225104 Трубка от раздаточной крестовины к переднему правому колесу первая в сборе 1111
11 306724-П29 Скоба крепления трубки 2222
12 131-3506225 Трубка вторая от тормозного крана к регулятору давления в сборе 1111
13 300275-П8 Штуцер проходной 1111
14 421149-П8 Штуцер ввертной 1111
15 130Т-3509012-Б Компрессор с нижней крышкой и регулятором давления в сборе 1111
16 421152-П8 Штуцер 1111
17 130Т-3512010 Регулятор давления типа АР12 в сборе 1111
18 130-3506450 Трубка от компрессора к первому воздушному баллону в сборе 1111
19 131-4225045 Трубка от раздаточной крестовины к переднему колесу в сборе 1111
20 131-4225256 Кронштейн шланга 2222
21 131-4225075-А Шланг переднего колеса гибкий в сборе 2222
22 130-3506206 Кронштейн крепления трубки от компрессора к первому воздушному баллону 1111
23 120-3506207 Втулка кронштейна 1111
24 131-3519008 Комплект тормозной камеры 6666
25 131-3506060-А Шланг передних тормозных камер гибкий в сборе 2222
26 131-5205041 Трубка от тройника к клапану стеклоочистителя в сборе 1111
27 130-5205109 Трубка отвода воздуха от стеклоочистителя 1111
28 130Т-5205010 Стеклоочиститель типа СЛ440Т в сборе 1111
29 130Т-5205040-А Клапан стеклоочистителя типа КР-30Т в сборе 1111
30 131-3506270 Трубка вторая от тормозного крана к правой передней тормозной камере в сборе 1111
31 130-3810094-А Шланг манометра давления воздуха в системе пневматического привода тормозов в сборе 2222
32 300196-П Тройник 1111
32 300196-П Тройник 1111
33 131-3810115-А Шланг манометра давления воздуха в шинах в сборе 1111
34 131-4225058 Трубка от тройника пневмотормозов к крану управления накачкой шин первая в сборе 1111
35 131-4225447 Крестовина в сборе 1111
36 131-4225320 Трубка от раздаточной крестовины к задним колесам первая в сборе 1111
37 131-3506281 Трубка от тормозного крана к левой передней тормозной камере 111
37 137-3506281 Трубка от тормозного крана к левой передней тормозной камере 1
38 300215-П Угольник шланга передних тормозных камер 2222
39 250636-П8 Гайка 2222
40 131В-3721290-Б Кронштейн пневматического сигнала в сборе 1111
41 110-3721019 Втулка крепления сигнала буферная 2222
42 110-3721023 Шайба буферная крепления пневмосигнала 2222
43 131В-3721249 Втулка распорная кронштейна сигнала 2222
44 155Ю-3721026 Шайба плоская специальная 2222
45 252136-П2 Шайба пружинная 2222
46 250510-П8 Гайка 2222
47 130В-3721250 Сигнал пневматический типа С40-В в сборе 1111
48 131В-3721430-А Шланг пневматического сигнала в сборе 1111
49 308355-П8 Хомут крепления трубки 1111
50 130В-3721262 Трубка от ножного выключателя к пневматическому сигналу в сборе 1111
51 306787-П8 Хомут крепления трубки к щитку мотора 1111
52 120-3802046 Втулка 1111
53 157К-3721270 Выключатель пневматического сигнала типа ВК-40-А в сборе 1111
54 300300-П8 Штуцер ввертной 1111
55 300301-П8 Угольник ввертной выключателя пневматического сигнала 1111
56 131В-3721258-А Трубка от крестовины к ножному выключателю пневматического сигнала 1111
57 306725-П29 Скоба 1111
58 483014-П29 Пробка 1112
59 421174-П Угольник тормозного крана 2222
60 131-3506770-Б Трубка от крестовины к верхней полости тормозного крана в сборе 1111
61 300192-П Тройник тормозного крана 1111
62 300208-П Крестовина тормозного крана 1111
63 300239-П Крестовина тормозного крана 1111
64 131-3514010-Б Кран тормозной в сборе 1111
65 131-3720010-А2 Выключатель сигнала торможения типа ВК13-Б в сборе 1111
66 305241-П8 Ниппель 1111
67 131-3506320 Трубка первая от тормозного крана к регулятору давления в сборе 1111
68 131-3720120 Трубка от пневматической системы к выключателю сигнала торможения в сборе 1111
69 131-3810090-Б Манометр давления воздуха в шинах типа МД223-Б в сборе 1111
70 Манометр давления воздуха в системе пнев Манометр давления воздуха в системе пневматического привода тормозов типа МД-213 в сборе 1111
71 131-3506274 Трубка первая от тормозного крана к правой передней тормозной камере в сборе 1111
72 306724-П8 Скоба крепления трубки 1111
73 306725-П8 Скоба 111
74 306762-П8 Скоба 111
75 131-3506546-Б Трубка первая от первого ко второму воздушному баллону в сборе 1111
76 130-3810340-А Трубка манометра давления воздуха в тормозных камерах в сборе 1111
77 130-3810111 Переходник 1111
78 306787-П29 Хомут 1111
79 130-3506325 Втулка 1111
80 130-3810094-А Шланг манометра давления воздуха в системе пневматического привода тормозов в сборе 2222
81 157-3513092 Подкладка воздушных баллонов 6666
82 421152-П8 Штуцер 1111
83 127-3513015 Баллон воздушный тормозов первый в сборе 2222
84 120-3513050 Клапан предохранительный в сборе 1111
85 120-3506350-А2 Кран отбора воздуха в сборе 1111
86 300209-П Тройник 1111
87 130-1015370 Кран сливной в сборе 3333
88 300320-П8 Штуцер проходной 1111
89 131-1604259 Трубка сапуна клапана управления раздаточной коробкой 111
90 308742-П Скоба 111
91 308724-П2 Хомут 222
92 131-1804319 Шланг клапана управления раздаточной коробкой соединительный 1111
93 131-3506362-10 Трубка вторая от первого ко второму воздушному баллону в сборе 1111
94 306722-П8 Скоба крепления трубок 2222
95 300312-01 Наконечник шланга 1111
96 300312-01 Наконечник шланга 1111
97 131-1804270 Клапан управления с электромагнитом в сборе 1111
98 421149-П8 Штуцер ввертной 111
99 300200-П8 Штуцер ввертной 1111
100 131-1804250 Трубка от тормозного крана к клапану управления раздаточной коробкой первая в сборе 111
101 131-1800010 Раздаточная коробка со стояночным тормозом в сборе 111
102 131-3506784-Б Трубка от третьего воздушного баллона к тормозному крану в сборе 1111
103 131-3506260 Трубка первая от тормозного крана к задним тормозным камерам в сборе 1111
104 421163-П8 Штуцер проходной 2222
105 131-4224324 Трубка от раздаточной крестовины к задним колесам вторая в сборе 1111
106 137-3506392 Трубка первая от тормозного крана к соединительной головке в сборе 1
106 131-3506392 Трубка первая от тормозного крана к соединительной головке в сборе 111
107 157-3513092 Подкладка воздушных баллонов 6666
108 483014-П29 Пробка 2222
109 130-3513014-Б Баллон воздушный тормозов второй в сборе 1111
110 131-3506250-20 Трубка от второго воздушного баллона к третьему в сборе 1111
111 120-3513085-Г Хомут крепления воздушных баллонов 6666
112 250510-П8 Гайка 24242424
113 131-3506310 Трубка к правой тормозной камере среднего моста в сборе 1111
114 300213-П Тройник фланцевый проходной 1111
115 131-3506059 Кронштейн тройника и угольника 2222
116 131-3506316 Трубка вторая от тормозного крана к задним тормозным камерам в сборе 1111
117 300193-П Тройник фланцевый переходной 2222
118 131-4225326-Б Трубка от раздаточной крестовины к задним колесам третья в сборе 1111
119 131-3506311 Трубка к левой тормозной камере среднего моста в сборе 1111
120 300271-П8 Штуцер ввертной 4444
121 131-4225314 Трубка к среднему левому колесу в сборе 1111
122 131-4225331 Скоба крепления трубок 4444
123 131-3506094 Кронштейн тройника 2222
124 130-3506085 Шланг гибкий тормозных камер среднего и заднего мостов в сборе 2222
124 130-3506085 Шланг гибкий тормозных камер среднего и заднего мостов в сборе 2222
125 131-3506290-Б Трубка вторая от тормозного крана к соединительной головке в сборе 11
126 131-3506301 Трубка к левой тормозной камере заднего моста 1111
127 131-3506692 Трубка от раздаточной крестовины к задним колесам четвертая в сборе 1111
127 131-3506692 Трубка от раздаточной крестовины к задним колесам четвертая в сборе 1111
128 131-4225310 Трубка к среднему правому колесу в сборе 1111
129 300210-П Угольник фланцевый проходной 1111
130 131-3506300 Трубка к правой тормозной камере заднего моста 1111
131 131-4225300 Трубка к заднему правому колесу в сборе 1111
132 250638-П8 Гайка крепления штуцера 3333
133 300206-П8 Штуцер соединительной головки 111
134 130-3521010-А2 Головка соединительная типа А в сборе 111
135 305643-П Шайба штуцера 111
136 306725-П8 Скоба 11
137 131-4225304 Трубка к заднему левому колесу в сборе 1111
138 421163-П8 Штуцер проходной 1111
139 131В-3506468-Б Трубка вторая от тормозного крана к соединительной головке в сборе 1
140 137-3506999-Б Штуцер ввертной конечный 1
141 137-3506290 Трубка вторая от тормозного крана к соединительной головке в сборе 1
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
