Установка глушителя, приемных и выпускной труб
/ ЗИЛ-131

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

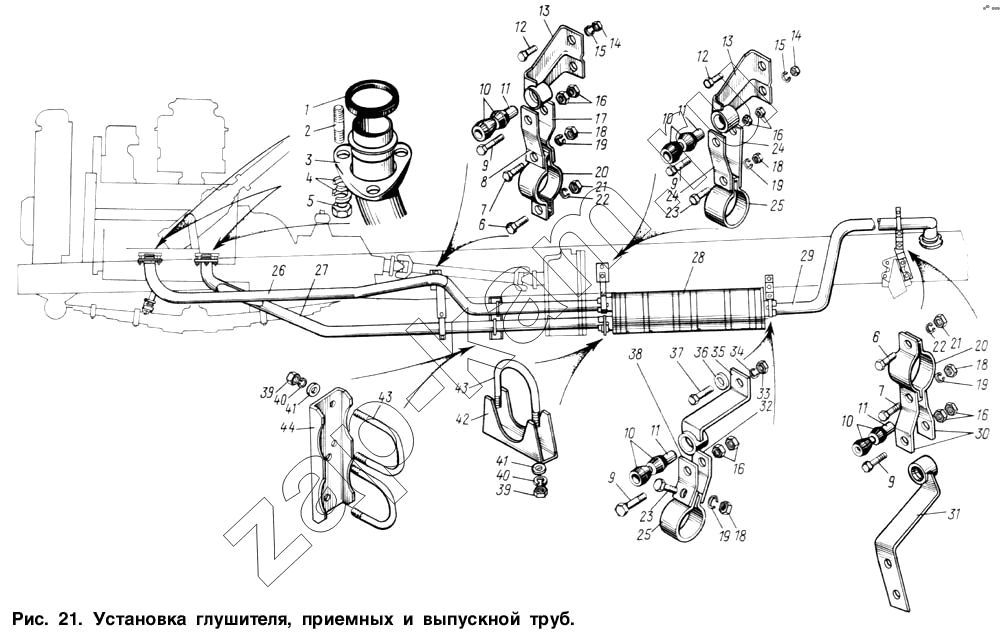

Схема/чертеж: Установка глушителя, приемных и выпускной труб / ЗИЛ-131
1
2
3
4
5
6
6
7
7
8
9
9
9
9
10
10
10
10
11
11
11
11
12
12
13
13
14
14
15
15
16
16
16
16
17
18
18
18
18
19
19
19
19
20
20
21
21
22
22
23
23
24
24
25
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
39
40
40
41
41
42
43
43
44
Поз. Артикул Название детали 1) ЗИЛ-131Н2) ЗИЛ-131НА3) ЗИЛ-131НВ4) ЗИЛ-137Т Цена
137-1203409 137-1203409 Козырек защитный выхлопной трубы глушителя 1 -
131-1203309 131-1203309 Пластина крепления приемного конца глушителя левая 1 -
131-1203308 131-1203308 Пластина крепления приемного конца глушителя правая 1 -
130-3508049 130-3508049 Проставка кронштейна 2 -
301142-П2 301142-П2 Болт крепления козырька 3 -
137-1203214 137-1203214 Труба приемная задняя правая в сборе 1 -
1 306322-П Прокладка фланца в сборе 2222 -
2 308624-П8 Шпилька 6666 -
3 130-1203137-Б Фланец приемной трубы натяжной 2222 -
4 252137-П2 Шайба пружинная 12121212 -
5 250538-П Гайка 6666 -
6 201499-П8 Болт 2222 -
7 200315-П8 Болт 2221 -
8 131-1203187-Б Пластина крепления приемной трубы левая 1111 -
9 200321-П8 Болт длинный 4444 -
10 130-1203303 Втулка амортизатора подвески глушителя 8888 -
11 130-1203305 Втулка амортизатора распорная 4444 -
12 201497-П8 Болт 4442 -
13 137-1203180 Кронштейн крепления приемной трубы глушителя к раме в сборе 2 -
13 131-1203044-Б Кронштейн крепления приемной трубы глушителя к раме в сборе 222 -
14 250512-П8 Гайка 4444 -
15 252136-П2 Шайба пружинная 4444 -
16 250512-П8 Гайка 8888 -
17 131-1203186-Б Пластина крепления приемной трубы правая 1111 -
18 250512-П8 Гайка 4444 -
19 252136-П2 Шайба пружинная 4444 -
20 131-1203047 Хомут крепления выпускной трубы 4444 -
21 250512-П8 Гайка 2222 -
22 252136-П2 Шайба пружинная 2222 -
23 201505-П8 Болт 2222 -
24 131-1203309-Б Пластина крепления приемного конца глушителя 222 -
25 130-1203047 Хомут крепления глушителя 1 -
25 130-1203047 Хомут крепления глушителя 2222 -
26 131-1203011-Б2 Труба глушителя приемная с газоотборником левая в сборе 1111 -
26 137-1203011 Труба глушителя приемная с газоотборником левая в сборе 1 -
27 131-1203010-Б3 Труба глушителя приемная правая в сборе 111 -
27 137-1203010 Труба глушителя приемная правая в сборе 1 -
28 130-1201010-Б2 Глушитель в сборе 1111 -
29 137-1203218 Труба выпускная с ниппелем в сборе 1 -
29 131-1203218 Труба выпускная с ниппелем в сборе 111 -
30 130-1203151 Пластина крепления выпускной трубы глушителя 2222 -
31 131-1203068 Кронштейн крепления выпускной трубы глушителя 1111 -
32 131-1203151 Пластина крепления выпускного конца глушителя левая 1111 -
33 250512-П8 Гайка 1111 -
34 252136-П2 Шайба пружинная 1111 -
35 131-1203055-Б Кронштейн крепления выпускного конца глушителя к раме 1111 -
36 305753-П8 Шайба упорная 1111 -
37 201499-П8 Болт 1111 -
38 131-1203150 Пластина крепления выпускного конца глушителя правая 1111 -
39 250510-П8 Гайка 6662 -
40 252135-П2 Шайба пружинная 6662 -
41 252005-П8 Шайба 6662 -
42 121-1203047-Б Хомут 1111 -
43 121-1203057 Стремянка хомута 3331 -
44 131-1203049 Хомут крепления приемных труб 111 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
