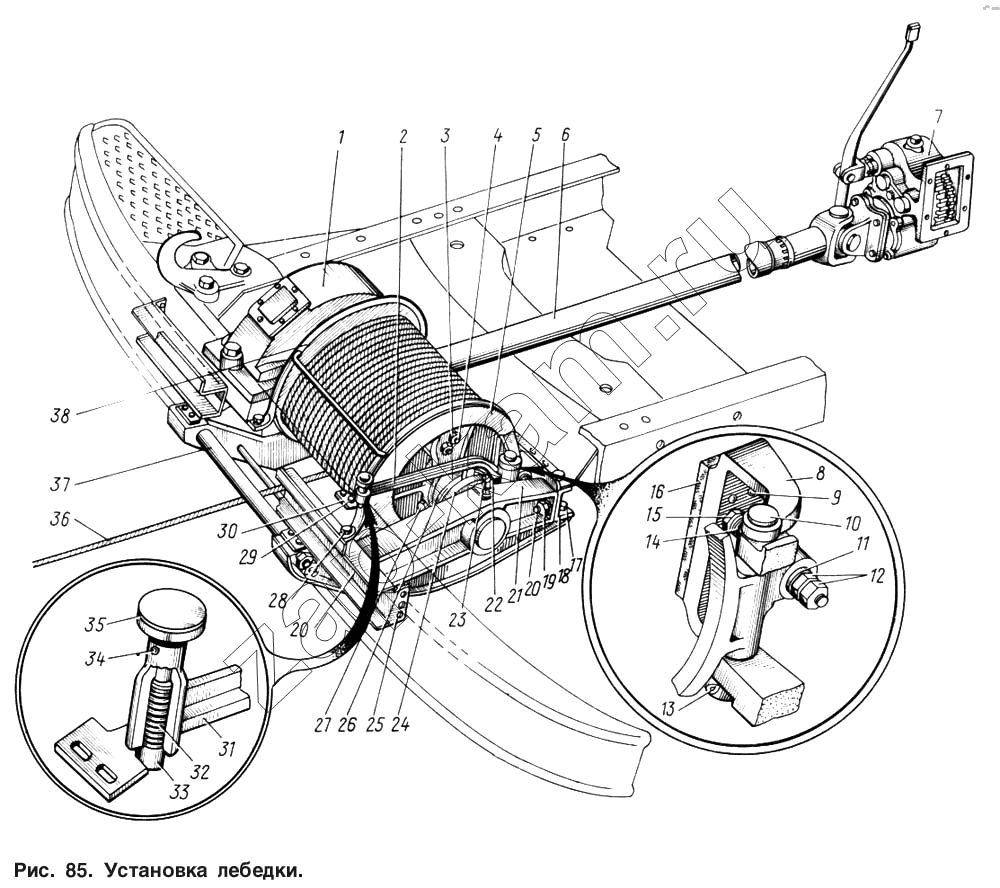

Установка лебедки
/ ЗИЛ-131
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
| Поз. | Артикул | Название детали | 1) ЗИЛ-131Н | 2) ЗИЛ-131НА | 3) ЗИЛ-131НВ | 4) ЗИЛ-137Т | Цена | |
|---|---|---|---|---|---|---|---|---|
| 131-4206011 | 131-4206011 | Коробка отбора мощности реверсивная без рычага управления | 1 | 1 | 1 | - | ||
| 201496-П8 | 201496-П8 | Болт крепления кронштейнов к передней поперечине | 6 | 6 | 6 | 6 | - | |
| 304910-П | 304910-П | Шпонка муфты | 2 | 2 | 2 | 2 | - | |
| 131-4501010-Б | 131-4501010-Б | Лебедка с редуктором и поперечинами в сборе | 1 | 1 | 1 | 1 | - | |
| 1 | 131-4501014-Б | Редуктор лебедки в сборе | 1 | 1 | 1 | 1 | - | |
| 2 | 201499-П8 | Болт | 2 | 2 | 2 | 2 | - | |
| 2 | 131-4503030 | Вилка включения барабана лебедки в сборе | 1 | 1 | 1 | 1 | - | |
| 3 | 250514-П | Гайка скобы крепления троса | 2 | 2 | 2 | 2 | - | |
| 4 | 121-4504017 | Скоба крепления троса | 1 | 1 | 1 | 1 | - | |
| 5 | 131-4501110 | Барабан троса лебедки с втулками в сборе | 1 | 1 | 1 | 1 | - | |
| 6 | 131-4502010 | Вал карданный привода лебедки в сборе | 1 | 1 | 1 | - | ||
| 7 | 131-4206010-А | Коробка отбора мощности реверсивная в сборе | 1 | 1 | 1 | - | ||
| 8 | 131-4503055 | Колодка тормоза барабана лебедки | 1 | 1 | 1 | 1 | - | |
| 9 | 221579-П8 | Винт крепления накладки | 4 | 4 | 4 | 4 | - | |
| 10 | 123В-4503035 | Палец вилки крепления барабана | 1 | 1 | 1 | 1 | - | |
| 11 | 123В-4503047 | Направляющая нажимного болта | 1 | 1 | 1 | 1 | - | |
| 12 | 250514-П8 | Гайка | 2 | 2 | 2 | 2 | - | |
| 13 | 258040-П8 | Шплинт | 1 | 1 | 1 | 1 | - | |
| 14 | 485-4222017 | Пружина нажимная колодки тормоза | 1 | 1 | 1 | 1 | - | |
| 15 | 301271-П8 | Болт нажимной пружины | 1 | 1 | 1 | 1 | - | |
| 16 | 121-3503058 | Накладка фрикционная колодки тормоза | 1 | 1 | 1 | 1 | - | |
| 17 | 201538-П8 | Болт | 15 | 15 | 15 | 14 | - | |
| 18 | 131-4501210-Б | Поперечина установки лебедки задняя в сборе | 1 | 1 | 1 | 1 | - | |
| 19 | 250561-П8 | Гайка | 2 | 2 | 2 | 2 | - | |
| 20 | 301265-П8 | Болт | 2 | 2 | 2 | 2 | - | |
| 21 | 131-4501130 | Траверса вала барабана лебедки в сборе | 1 | 1 | 1 | 1 | - | |
| 22 | 505293-П8 | Стопор-переходник втулки траверсы | 1 | 1 | 1 | 1 | - | |
| 23 | 304814-П | Масленка в сборе | 1 | 1 | 1 | 1 | - | |
| 24 | 123В-4501120 | Кольцо упорное барабана лебедки | 2 | 2 | 2 | 2 | - | |
| 25 | 131-4501200-Б | Поперечина установки лебедки передняя в сборе | 1 | 1 | 1 | 1 | - | |
| 26 | 123В-4503020 | Муфта скользящая включения барабана лебедки | 1 | 1 | 1 | 1 | - | |
| 27 | 304814-П | Масленка в сборе | 1 | 1 | 1 | 1 | - | |
| 28 | 201497-П8 | Болт | 4 | 4 | 4 | 4 | - | |
| 29 | 201538-П8 | Болт | 2 | 2 | 2 | 2 | - | |
| 30 | 131-4503042-Б | Пластина запора фиксатора | 1 | 1 | 1 | 1 | - | |
| 31 | 131-4503034 | Вилка включения барабана лебедки | 1 | 1 | 1 | 1 | - | |
| 32 | 120-3514041 | Пружина | 1 | 1 | 1 | 1 | - | |
| 33 | 121-4503040 | Фиксатор вилки включения барабана | 1 | 1 | 1 | 1 | - | |
| 34 | 258726-П | Штифт крепления рукоятки | 1 | 1 | 1 | 1 | - | |
| 35 | 123В-4503036 | Рукоятка вилки включения барабана | 1 | 1 | 1 | 1 | - | |
| 36 | 123В-4504010 | Трос лебедки в сборе | 1 | 1 | 1 | 1 | - | |
| 37 | 131-4501250-Б | Ролик направляющей с кронштейнами в сборе | 1 | 1 | 1 | 1 | - | |
| 38 | 131-4501276 | Предохранительная скоба лебедки в сборе | 1 | 1 | 1 | 1 | - |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
