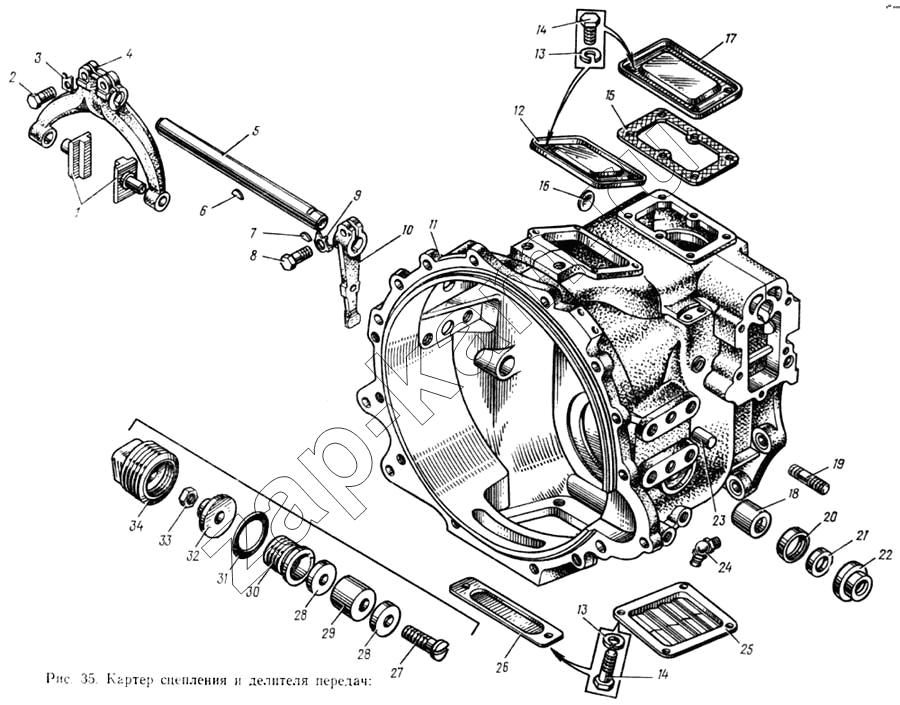

Картер сцепления и делителя передач
/ ЗИЛ-133ГЯ
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
30
31
32
33
33
34
| Поз. | Артикул | Название детали | Кол-во | |
|---|---|---|---|---|
| 15.1770040 | 15.1770040 | Вал первичный делителя передач в сборе | 1 | |
| 1/03389/26 | 1/03389/26 | Штифт | 1 | |
| 1/18007/31 | 1/18007/31 | Шпилька крепления картера делителя передач | 8 | |
| 15.1771148 | 15.1771148 | Шайба регулировочная | 2 | |
| 1/05172/77 | 1/05172/77 | Шайба пружинная | 8 | |
| 14.1701350 | 14.1701350 | Рым-болт | 1 | |
| 15.1770034 | 15.1770034 | Прокладка картера делителя передач | 1 | |
| 14.1701306 | 14.1701306 | Пробка сливная с магнитом в сборе | 1 | |
| 870884-П29 | 870884-П29 | Пробка КГ 1/8" | 2 | |
| 14.1701308 | 14.1701308 | Магнит с основанием в сборе | 1 | |
| 14.1701314 | 14.1701314 | Кольцо пружинное магнита | 7 | |
| 15.1770030 | 15.1770030 | Картер делителя передач с втулками в сборе | 1 | |
| 14.1601090-10 | 14.1601090-10 | Диск нажимной сцепления в сборе | 1 | |
| 15.1770010-10 | 15.1770010-10 | Делитель передач в сборе | 1 | |
| 15.1771110 | 15.1771110 | Валик вилки с рычагом в сборе | 1 | |
| 1 | 14.1702029 | Сухарь вилки переключения 2-й и 3-й передач | 2 | |
| 2 | 1/13070/21 | Болт | 2 | |
| 3 | 870855-П29 | Шайба замковая | 2 | |
| 4 | 15.1771094 | Вилка механизма переключения делителя передач | 1 | |
| 5 | 15.1771114 | Валик вилки | 1 | |
| 6 | 870812-П2 | Шпонка сегментная | 1 | |
| 7 | 870812-П2 | Шпонка сегментная | 1 | |
| 8 | 870026-П29 | Болт стяжной рычага | 1 | |
| 9 | 870852-П29 | Шайба замковая | 1 | |
| 10 | 15.1771122 | Рычаг механизма переключения | 1 | |
| 11 | 15.1770032 | Картер делителя передач | 1 | |
| 12 | 14.1601030 | Крышка смотрового люка картера сцепления верхняя | 1 | |
| 13 | 1/05166/73 | Шайба пружинная | 6 | |
| 13 | 1/05166/73 | Шайба пружинная | 10 | |
| 14 | 1/60432/21 | Болт | 10 | |
| 14 | 1/60432/21 | Болт | 6 | |
| 15 | 15.1770038 | Прокладка крышки люка | 1 | |
| 16 | 870833-П29 | Заглушка | 1 | |
| 16 | 1/01592/06 | Заглушка | 1 | |
| 17 | 15.1770036 | Крышка люка картера делителя передач | 1 | |
| 18 | 14.1601216 | Втулка вала вилки выключения сцепления | 2 | |
| 19 | 1/18004/21 | Шпилька | 8 | |
| 20 | 14.1601242 | Кольцо уплотнительное сальника | 1 | |
| 21 | 14.1601244 | Кольцо сальника | 1 | |
| 22 | 14.1601240 | Крышка сальника вала вилки выключения сцепления | 1 | |
| 23 | 1/04830/11 | Штифт установочный | 4 | |
| 24 | 870840-П29 | Масленка | 3 | |
| 25 | 14.1601022 | Крышка смотрового люка картера нижняя | 1 | |
| 26 | 14.1601018 | Крышка люка картера сцепления передняя | 1 | |
| 27 | 1/03776/03 | Винт крепления магнита | 1 | |
| 28 | 870637-П2 | Шайба магнита | 2 | |
| 29 | 14.1701310 | Магнит | 1 | |
| 30 | 14.1701313 | Кожух магнита | 1 | |
| 31 | 14.1701315 | Кольцо запорное магнита | 2 | |
| 32 | 14.1701312 | Основание магнита | 1 | |
| 33 | 1/58962/11 | Гайка | 1 | |
| 33 | 1/21641/21 | Гайка | 8 | |
| 34 | 14.1701316 | Пробка КГ 1/4" | 1 |
