Клапан одинарный защитный
/ ЗИЛ-133ГЯ

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

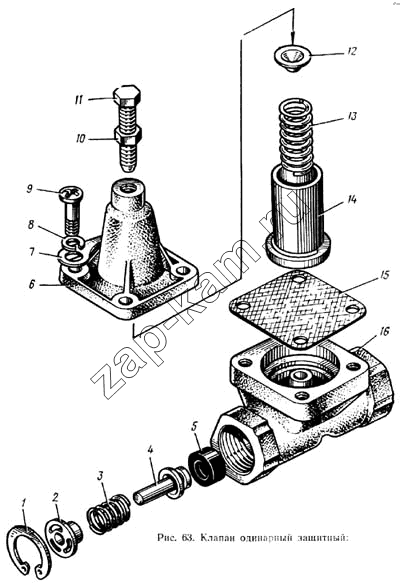

Схема/чертеж: Клапан одинарный защитный / ЗИЛ-133ГЯ
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
Поз. Артикул Название детали Кол-во Цена
1 307758-П2 Кольцо упорное 1 -
2 100-3515026 Втулка пружины 1 -
3 100-3515025 Пружина 1 -
4 100-3515022 Корпус клапана 1 -
5 100-3515023 Кольцо клапана 1 -
6 100-3515040 Крышка клапана 1 -
7 100-3515049 Пластина 1 -
8 305887-П2 Шайба пружинная 4 -
9 302209-П29 Винт 4 -
10 250510-П29 Гайка 1 -
11 302204-П29 Винт крышки 1 -
12 100-3515034 Тарелка пружины 1 -
13 100-3515032 Пружина 1 -
14 100-3515030 Поршень 1 -
15 100-3515028-10 Мембрана 1 -
16 100-3515020 Корпус одинарного клапана 1 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
