Клапан тройной защитный
/ ЗИЛ-133ГЯ

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

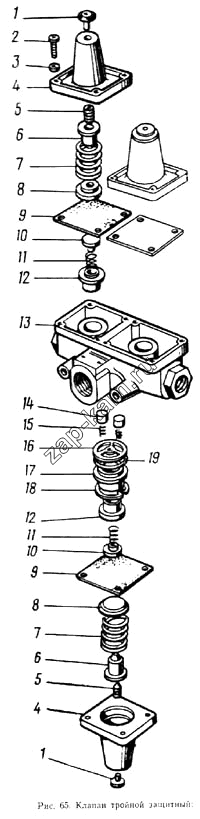

Схема/чертеж: Клапан тройной защитный / ЗИЛ-133ГЯ
1
1
2
3
4
4
5
5
6
6
7
7
8
8
9
10
10
10
11
11
12
12
13
14
15
16
17
18
19
Поз. Артикул Название детали Кол-во Цена
1 100-3515243 Колпачок защитный 3 -
2 302210-П29 Винт 12 -
3 305887-П2 Шайба пружинная 12 -
4 100-3515240 Крышка корпуса клапана 3 -
5 302199-П29 Винт 3 -
6 100-3515234 Тарелка пружины 3 -
7 100-3515232 Пружина 3 -
8 100-3515233 Направляющая пружины 3 -
9 100-3515230 Диафрагма 3 -
10 100-3515221 Толкатель пружины 3 -
11 100-3515227 Пружина клапана 3 -
12 100-3515225 Клапан корпуса 3 -
13 100-3515220 Корпус тройного защитного клапана 1 -
14 100-3515228 Клапан корпуса 2 -
15 100-3515245 Пружина клапана 2 -
16 100-3515224 Шайба 1 -
17 100-3515222 Направляющая пружины 1 -
18 489313-П2 Кольцо упорное 1 -
19 100-3515223 О-образное кольцо 1 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
