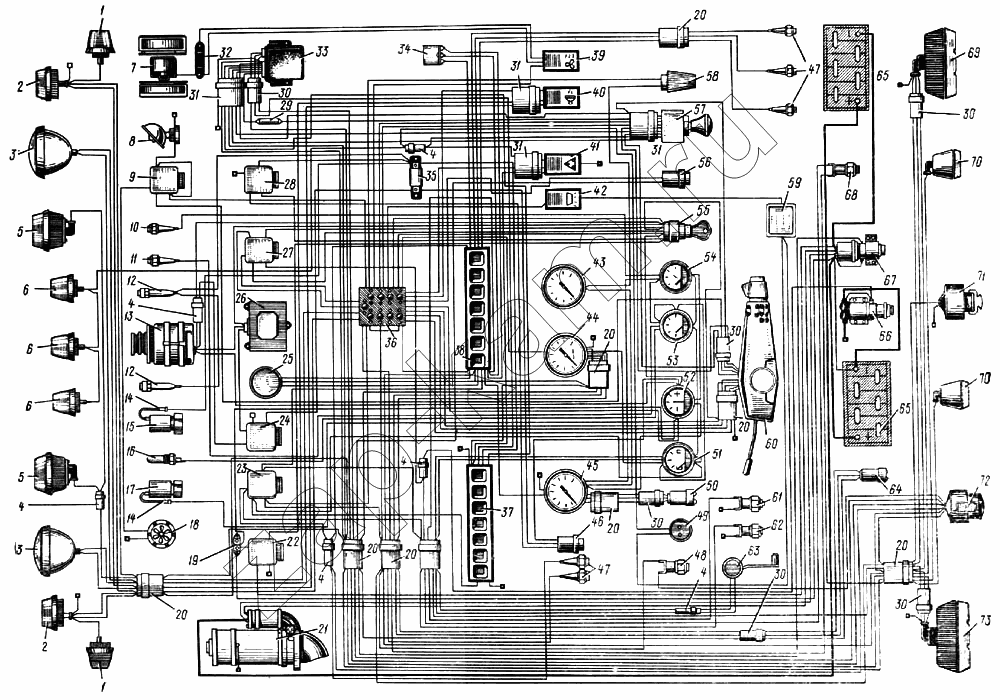

Схема электрооборудования
/ ЗИЛ-133ГЯ

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
4
4
4
4
4
4
5
5
6
6
6
7
8
9
10
11
12
12
13
14
14
15
16
17
18
19
20
20
20
20
20
20
20
20
21
22
23
24
25
26
27
28
29
30
30
30
30
30
30
31
31
31
31
32
33
34
35
36
37
38
40
43
44
45
46
47
47
48
49
50
51
52
53
54
55
56
57
58
59
60
62
63
64
65
65
66
67
68
69
70
70
71
72
73
Поз. Артикул Название детали Кол-во
1/35615/21 1/35615/21 Шпилька 1
130-3803151 130-3803151 Кронштейн крепления блока с контрольными лампами 4
Г287-3701300 Г287-3701300 Крышка со стороны контактных колец с выпрямительным блоком в сборе 1
5320-3827013 5320-3827013 Прокладка датчика 1
252004-П8 252004-П8 Шайба плоская 4
252005-П29 252005-П29 Шайба 1
252006-П8 252006-П8 Шайба 1
1/05172/73 1/05172/73 Шайба пружинная 3
252134-П2 252134-П2 Шайба пружинная 4
252135-П2 252135-П2 Шайба пружинная 1
252136-П2 252136-П2 Шайба пружинная 1
4 573 739 007 4 573 739 007 Колодка четырехклеммовая для наружных штекеров 6
4 573 739 003 4 573 739 003 Колодка двухклеммовая для наружных штекеров 4
4 573 739 012 4 573 739 012 Колодка восьмиконтактная для наружных штекеров 4
201460-П29 201460-П29 Болт 1
201424-П8 201424-П8 Болт 2
1/59821/21 1/59821/21 Болт крепления стартера 3
220105-П8 220105-П8 Винт 2
220076-П8 220076-П8 Винт 5
220103-П8 220103-П8 Винт 2
164А-3722291 164А-3722291 Втулка 2
1/21641/11 1/21641/11 Гайка 1
251261-П8 251261-П8 Гайка 2
250517-П29 250517-П29 Гайка 2
303015-П 303015-П Гайкодержатель 2
1 130Т-3726038 Фонарь сигнальный типа УП101 в сборе 2
2 130Т-3712010-Б Фонарь передний типа ПФ130 в сборе 2
3 130Т-3711010-В Фара типа ФГ150-Г в сборе 2
4 4 573 739 004 Колодка двухклеммовая для внутренних штекеров 4
5 133ВЯ-3743010 Фара противотуманная типа ФГ152-Б 2
6 130Т-3726038 Фонарь сигнальный типа УП101 в сборе 3
7 130Т-3730024-Б Электродвигатель отопителя в сборе 1
8 130Т-3715060-А Лампа подкапотная типа ПД308-А в сборе 1
9 130-3721225 Реле универсальное 111.3747 1
10 130-3829030 Датчик сигнализатора давления масла типа ММ111-Б 1
11 130-3828030 Датчик сигнализатора температуры воды типа ТЛ111 1
12 133ВЯ-3740010 Свеча факельная штифтовая 12 В типа 13.3740 2
13 133ВЯ-3701010 Генератор переменного тока типа Г287В 1
14 4 573 739 002 Колодка одноконтактная для внутренних штекеров 2
15 133ВЯ-3740161 Клапан электромагнитный 12 В типа 13.3741 1
16 130Т-3828010 Датчик указателя температуры воды типа ТМ100-А 1
17 130-3721125 Электромагнитный пневмоклапан в сборе 1
18 130Т-3721020-Б Сигнал звуковой типа С311-В в сборе 1
19 150Ю-3723076 Панель двухконтактная типа ПС4-А2 в сборе 1
20 4 573 739 011 Колодка шестиконтактная для внутренних штекеров 10
21 740.3708000 Стартер типа СТ-142-Б в сборе 1
22 130Т-3708110-А Реле включения стартера типа РС502 в сборе 1
23 130-3721225 Реле универсальное 111.3747 1
24 130-3721225 Реле универсальное 111.3747 1
25 133ВЯ-3721300 Сигнализатор шумовой типа РС508 в сборе 1
26 131-3702010-Б Регулятор напряжения типа РР132 в сборе 1
27 130-3721225 Реле универсальное 111.3747 1
28 130-3721225 Реле универсальное 111.3747 1
29 130-3722105 Предохранитель 6А 1
30 4 573 739 008 Колодка четырехклеммовая для внутренних штекеров 6
31 4 573 739 013 Колодка восьмиконтактная для внутренних штекеров 4
32 130Т-3730166 Сопротивление электродвигателя дополнительное типа СЭ300 в сборе 1
33 130Т-3726026 Прерыватель указателей поворота типа РС950 в сборе 1
34 133ВЯ-3803135 Прерыватель контрольной лампы стояночного тормоза типа РС492 в сборе 1
35 133ВЯ-3740104 Электротермореле типа 14.3741 электрофакельного подогревателя 1
36 130-3722252-Б Панель крепления предохранителей 1
37 ПД512 Блок контрольных ламп 1
38 ПД511 Блок контрольных ламп 1
40 П147.01.03 Переключатель противотуманных фар 1
43 1302.3830 Манометр воздушный 2
44 СП-154 Спидометр 1
45 133ВЯ-3813010 Тахометр электрический типа ТХ144 1
46 130-3710110 Выключатель типа 11.3704 кнопочный 1
47 133ВЯ-3830300 Датчик аварийного падения давления воздуха в пневмосистеме типа М124-Б 5
48 133ВЯ-3720010 Выключатель сигнала торможения типа ММ 125 в сборе 1
49 150Ю-3715020 Штепсельная розетка типа 47К в сборе 1
50 133ВЯ-3813560 Датчик электрический тахометра типа МЭ307 в сборе 1
51 13.3806 Указатель уровня топлива 1
52 АП 171 Амперметр 1
53 14.3807 Указатель температуры воды 1
54 МД234 Манометр давления масла 1
55 133ВЯ-3704010 Выключатель зажигания типа ВК353 в сборе 1
56 130-3710110 Выключатель типа 11.3704 кнопочный 1
57 130Т-3710150 Выключатель аварийной сигнализации типа ВК422-12 1
58 130Т-3710570 Выключатель типа ВК416-Б освещения щитка приборов 1
59 130Т-3714010-В Плафон кабины типа ПК201-10 в сборе 1
60 130Т-3709060-Б Переключатели света и указателей поворота типа П145 в сборе 1
62 133ВЯ-3720010 Выключатель сигнала торможения типа ММ 125 в сборе 1
63 130Т-3827010 Датчик указателя уровня топлива БМ165-В 1
64 133ВЯ-3813560 Датчик электрический тахометра типа МЭ307 в сборе 1
65 133ВЯ-3703010 Батарея аккумуляторная с электролитом заряженная 2
66 130Т-3737010 Выключатель массы типа ВК-861 в сборе 1
67 133ВЯ-3709140 Переключатель пусковой типа ВК-30-Б 1
68 130Т-3710180 Выключатель света заднего хода типа ВК418 в сборе 1
69 130Т-3716010 Фонарь задний правый типа ФП130-Б в сборе 1
70 130-3716340 Фонарь заднего хода типа ФП135 в сборе 2
71 131-3715020 Штепсельная розетка типа ПС400 в сборе 1
72 164Ю-3716110 Розетка штепсельная прицепа типа ПС300А-100 в сборе 1
73 130Т-3716011 Фонарь задний левый типа ФП130 в сборе 1
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
