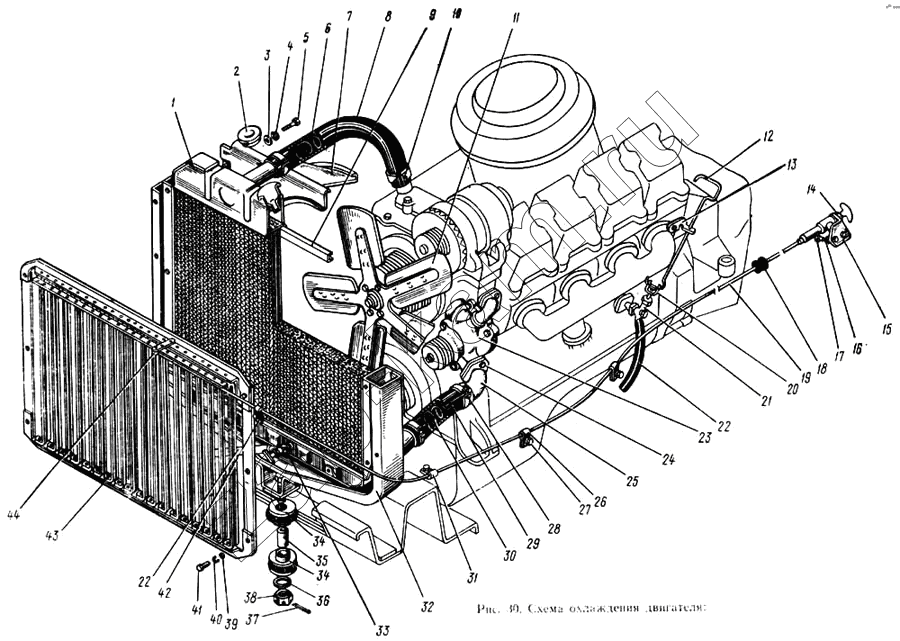

Схема охлаждения двигателя
/ ЗИЛ-133ГЯ
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
22
23
24
25
26
27
28
29
30
31
32
33
34
34
35
36
37
37
38
39
40
41
42
43
44
| Поз. | Артикул | Название детали | Кол-во | |
|---|---|---|---|---|
| 485-1311049 | 485-1311049 | Шланг соединительный | 1 | |
| 740.1303090-10 | 740.1303090-10 | Трубка перепускная водяных термостатов | 1 | |
| 740.1303256 | 740.1303256 | Трубка водяная соединительная | 1 | |
| 740.1303100 | 740.1303100 | Трубка водяная правая в сборе | 1 | |
| 740.1303101 | 740.1303101 | Трубка водяная левая в сборе | 1 | |
| ТС107-1305100 | ТС107-1305100 | Термостат системы охлаждения в сборе | 2 | |
| 306726-П8 | 306726-П8 | Скоба крепления соединительной трубки | 1 | |
| 740.1308268 | 740.1308268 | Прокладка фланца водяной трубки | 8 | |
| 133ВЯ-1303069 | 133ВЯ-1303069 | Прокладка скобы | 1 | |
| 5320-1303063 | 5320-1303063 | Прокладка подводящего патрубка | 1 | |
| 740.1303024 | 740.1303024 | Прокладка патрубка подводящей трубки | 1 | |
| 740.1303244 | 740.1303244 | Прокладка патрубка перепускной трубки | 1 | |
| 740.1303152 | 740.1303152 | Трубка подводящая правого блока | 1 | |
| 133ВЯ-1301035 | 133ВЯ-1301035 | Трубка радиатора охлаждающая | 138 | |
| 133ВЯ-1303088 | 133ВЯ-1303088 | Трубка соединительная от компрессора к радиатору в сборе | 1 | |
| 252136-П2 | 252136-П2 | Шайба пружинная | 2 | |
| 1/05168/73 | 1/05168/73 | Шайба пружинная | 4 | |
| 1/05166/73 | 1/05166/73 | Шайба пружинная | 16 | |
| 1/05162/73 | 1/05162/73 | Шайба пружинная | 4 | |
| 252178-П8 | 252178-П8 | Шайба | 1 | |
| 252135-П2 | 252135-П2 | Шайба пружинная | 1 | |
| 252006-П8 | 252006-П8 | Шайба | 2 | |
| 1/26467/01 | 1/26467/01 | Шайба плоская | 16 | |
| 1/26386/01 | 1/26386/01 | Шайба плоская | 4 | |
| 288001-П8 | 288001-П8 | Хомут | 2 | |
| 740.1303016 | 740.1303016 | Фланец соединительный | 1 | |
| 740.1303214-10 | 740.1303214-10 | Прокладка патрубка водяной коробки | 1 | |
| 740.1303188 | 740.1303188 | Прокладка водяной коробки | 2 | |
| 1/12880/21 | 1/12880/21 | Болт | 3 | |
| 220082-П8 | 220082-П8 | Винт | 2 | |
| 1/60454/21 | 1/60454/21 | Болт крепления фланца | 1 | |
| 1/60447/21 | 1/60447/21 | Болт | 1 | |
| 1/60445/21 | 1/60445/21 | Болт | 2 | |
| 1/60438/21 | 1/60438/21 | Болт | 1 | |
| 1/13070/21 | 1/13070/21 | Болт | 2 | |
| 1/12880/20 | 1/12880/20 | Болт крепления патрубка | 4 | |
| 201452-П8 | 201452-П8 | Болт | 1 | |
| 201418-П8 | 201418-П8 | Болт | 1 | |
| 1/60443/21 | 1/60443/21 | Болт крепления водяной трубки | 16 | |
| 1/59716/21 | 1/59716/21 | Болт | 1 | |
| 220086-П8 | 220086-П8 | Винт | 2 | |
| 251084-П8 | 251084-П8 | Гайка | 2 | |
| 252084-П8 | 252084-П8 | Гайка | 2 | |
| 252543-П8 | 252543-П8 | Пробка 3/8" | 1 | |
| 133ВЯ-1301025 | 133ВЯ-1301025 | Пластина радиатора охлаждающая | 47 | |
| 740.1303168 | 740.1303168 | Патрубок подводящей трубки | 1 | |
| 740.1303240 | 740.1303240 | Патрубок перепускной трубки | 1 | |
| 740.1303130-10 | 740.1303130-10 | Патрубок водяной коробки | 1 | |
| 133ВЯ-1303195 | 133ВЯ-1303195 | Кронштейн крепления соединительных трубок | 1 | |
| 740.1303176-10 | 740.1303176-10 | Коробка водяная в сборе | 1 | |
| 740.1303018 | 740.1303018 | Кольцо уплотнительное фланца | 1 | |
| 740.1303099 | 740.1303099 | Кольцо уплотнительное перепускной трубки | 2 | |
| 740.1303172 | 740.1303172 | Кольцо уплотнительное | 2 | |
| 740.1303272 | 740.1303272 | Кольцо запорное соединительной трубы | 2 | |
| 133ВЯ-1309010-Б | 133ВЯ-1309010-Б | Кожух вентилятора системы охлаждения в сборе | 1 | |
| 1 | 133ВЯ-1301010 | Радиатор в сборе | 1 | |
| 2 | 150Ю-1304010 | Пробка радиатора в сборе | 1 | |
| 3 | 252005-П8 | Шайба | 6 | |
| 4 | 252155-П2 | Шайба пружинная | 6 | |
| 5 | 201456-П8 | Болт | 6 | |
| 6 | 133ВЯ-1303095 | Пружина распорная отводящего шланга | 1 | |
| 7 | 133ВЯ-1309010 | Кожух вентилятора | 1 | |
| 8 | 133ВЯ-1303010 | Шланг радиатора отводящий | 1 | |
| 9 | 130-1302029 | Поперечина рамки подвески радиатора | 1 | |
| 10 | 864400-П | Хомутик крепления шланга | 2 | |
| 11 | 740.1308012-10 | Крыльчатка вентилятора в сборе | 1 | |
| 12 | 130-1305046-Б | Ручка управления краном | 2 | |
| 13 | 133ВЯ-1305079 | Скоба крепления стержня сливного крана | 2 | |
| 14 | 250634-П8 | Гайка | 1 | |
| 15 | 130-1310130-А | Кронштейн крепления привода жалюзи | 1 | |
| 16 | 252155-П2 | Шайба пружинная | 2 | |
| 17 | 201454-П8 | Болт | 2 | |
| 18 | 130-1310477 | Втулка оболочки тяги жалюзи радиатора | 1 | |
| 19 | 133ВЯ-1310210 | Тяга управления жалюзи в сборе | 1 | |
| 20 | 130-1305065-В | Вилка сливного крана | 2 | |
| 21 | 375-1305010 | Кран сливной из двигателя в сборе | 2 | |
| 22 | 5320-1305043 | Шланг сливного крана | 2 | |
| 22 | 5320-1305043 | Шланг сливного крана | 1 | |
| 23 | 740.1307010-10 | Насос поляной в сборе | 1 | |
| 24 | 201678-П28 | Болт крепления подводящего патрубка | 2 | |
| 25 | 133ВЯ-1303058 | Патрубок подводящий водяного трубопровода | 1 | |
| 26 | 130-1310453-Б | Скоба прижима оболочки задняя | 2 | |
| 27 | 250510-П8 | Гайка | 2 | |
| 28 | 864405-П | Хомутик крепления шланга | 2 | |
| 29 | 133ВЯ-1303027 | Шланг радиатора | 1 | |
| 30 | 133ВЯ-1303117 | Пружина распорная подводящего шланга | 1 | |
| 31 | 130-1310455 | Скоба прижима оболочки передняя | 1 | |
| 32 | 133ВЯ-1302010 | Рамка подвески радиатора в сборе | 1 | |
| 33 | 130-1015370 | Кран сливной в сборе | 1 | |
| 34 | 121-1801028 | Подушка подвески радиатора в сборе | 2 | |
| 35 | 121-1801040 | Втулка распорная | 1 | |
| 36 | 252017-П8 | Шайба | 1 | |
| 37 | 258053-П8 | Шплинт | 2 | |
| 37 | 258054-П8 | Шплинт | 1 | |
| 38 | 250871-П8 | Гайка | 1 | |
| 39 | 252005-П8 | Шайба | 6 | |
| 40 | 252155-П2 | Шайба пружинная | 6 | |
| 41 | 201454-П8 | Болт | 6 | |
| 42 | 133ВЯ-1310346 | Зажим оболочки троса конечный | 1 | |
| 43 | 133ВЯ-1310110 | Жалюзи радиатора в сборе | 1 | |
| 44 | 301047-П8 | Болт | 1 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
