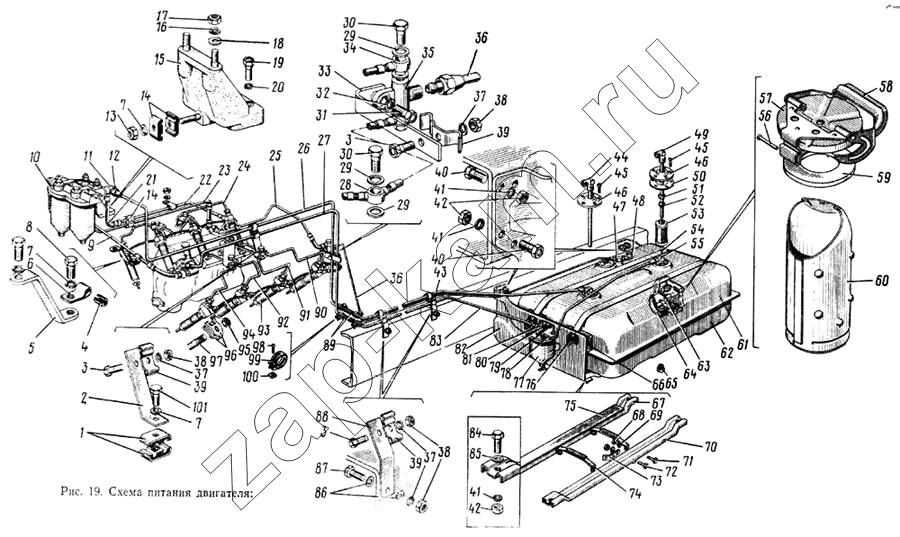

Схема питания двигателя
/ ЗИЛ-133ГЯ

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
2
3
3
3
3
4
5
6
7
7
7
8
9
10
11
12
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
29
30
30
33
34
35
36
36
37
37
37
37
38
38
38
38
39
39
39
39
40
40
41
41
41
41
42
42
42
43
44
45
45
46
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
Поз. Артикул Название детали Кол-во
131-1102010-В 131-1102010-В Бак топливный в сборе 1
870638-П 870638-П Шайба уплотнительная 8
252006-П8 252006-П8 Шайба 4
740.1104320 740.1104320 Трубка топливная шестой секции насоса высокого давления в сборе 1
740.1104322 740.1104322 Трубка топливная седьмой секции насоса высокого давления в сборе 1
740.1104318 740.1104318 Трубка топливная пятой секции насоса высокого давления в сборе 1
133ВЯ-1104136 133ВЯ-1104136 Трубка слива топлива в топливный бак с угольником и фланцем в сборе 1
305553-П 305553-П Шайба 4
1/02800/60 1/02800/60 Шайба уплотнительная 5
740.1117027 740.1117027 Крышка фильтра в сборе 1
130-1101105-В 130-1101105-В Кронштейн крепления топливного бака задний 1
870022-П29 870022-П29 Болт 1
870031-П29 870031-П29 Болт крепления топливной трубки 1
1 1/05168/73 Шайба пружинная 32
1 740.1104358 Скоба крепления топливных трубок 8
1 1/13069/21 Болт 31
2 133ВЯ-1104083 Кронштейн крепления топливных трубопроводов передний 1
3 201454-П8 Болт 2
3 201454-П8 Болт 2
4 740.3407034 Прокладка кляммера 2
5 740.1104412 Кронштейн крепления топливной трубки 1
6 870920-П29 Кляммер крепления топливной трубки 2
7 1/05166/73 Шайба пружинная 4
7 1/05166/73 Шайба пружинная 1
8 1/60430/21 Болт 1
9 740.1104422-10 Трубка топливная отводящая топливного насоса в сборе 1
10 740.1117010 Фильтр топливный в сборе 1
11 740.1104429 Наконечник топливной трубки 1
12 870005-П29 Болт крепления трубки 1
12 870006-П29 Болт крепления трубки 1
13 1/61008/11 Гайка 1
14 740.1104440 Скоба крепления топливных трубок 4
15 740.1117136 Кронштейн крепления фильтра в сборе 1
16 1/05168/73 Шайба пружинная 2
17 1/21647/21 Гайка 2
18 1/26886/01 Шайба 2
19 1/60438/21 Болт 4
20 1/05166/73 Шайба пружинная 4
21 740.1104384-10 Трубка топливная отводящая насоса высокого давления 1
22 740.1104346 Трубка топливная дренажная форсунок левых головок в сборе 1
23 740.1104426-10 Трубка топливная подводящая насоса высокого давления в сборе 1
24 740.1104324 Трубка топливная восьмой секции насоса высокого давления в сборе 1
25 740.1104370 Трубка топливная дренажная форсунок правых головок в сборе 1
26 133ВЯ-1104146 Трубка слива топлива в топливный бак передняя в сборе 1
27 133ВЯ-1104138 Трубка от фильтра грубой очистки к насосу низкого давления передняя в сборе 1
28 740.1104365 Наконечник трубки в сборе 3
29 1/02844/60 Прокладка 10х16х1,5 20
30 870007-П29 Болт 10
33 133ВЯ-1104089 Кронштейн крепления топливных трубопроводов задний 1
34 740.1104367 Наконечник трубки в сборе 2
35 740.1104353 Тройник крепления топливных трубок 1
36 133ВЯ-1104180 Трубка слива топлива от форсунок в топливный бак в сборе 1
37 252135-П2 Шайба пружинная 2
37 252135-П2 Шайба пружинная 4
38 250510-П8 Гайка 4
38 250510-П8 Гайка 2
39 5320-1104119 Скоба крепления топливопроводов 2
39 5320-1104119 Скоба крепления топливопроводов 2
40 201542-П8 Болт 8
41 252137-П2 Шайба пружинная 4
41 252137-П2 Шайба пружинная 8
42 250514-П8 Гайка 8
42 250514-П8 Гайка 4
43 133ГЯ-1104148 Трубка слива топлива в топливный бак задняя в сборе 1
44 133ВЯ-1104096 Трубка слива топлива с угольником в сборе 1
45 220076-П8 Винт 10
46 130-1104741-А Фланец крепления фильтра приемной трубки топливного бака 2
47 300390-П Тройник ввертной 1
48 133ВЯ-1104182 Трубка подвода воздуха в топливный бак в сборе 1
49 133ВЯ-1104114 Трубка приемная с угольником в сборе 1
50 120-3806048-Б Прокладка фланца приемной трубы 2
51 300270-П8 Гайка накидная 1
52 300272-П Муфта конусная 1
53 5320-1104023 Фильтр приемной трубки в сборе 1
54 130-1101110-Б Хомут крепления топливного бака в сборе 2
55 133ВЯ-1104710 Трубка приемная топливного бака с фильтром в сборе 1
56 255113-П8 Заклепка-ось 1
57 131-1103015 Корпус пробки топливного бака в сборе 1
58 130-1103070-Б Облицовка пробки топливного бака в сборе 1
59 130-1103075-Б Прокладка пробки топливного бака 1
60 164А-1101090 Труба выдвижная топливного бака в сборе 1
61 131-1102014-В Корпус топливного бака, верхняя часть с перегородками в сборе 1
62 130-1101043-В Корпус топливного бака, нижняя часть с перегородками в сборе 1
63 131-1103010 Пробка топливного бака в сборе 1
64 130-1101060-Б2 Трубка наливная топливного бака в сборе 1
65 262542-П8 Пробка 1
66 130-1101115 Прокладка хомута крепления топливного бака 2
67 130-1101206-Б2 Балка крепления топливного бака в сборе 2
68 250510-П8 Гайка 4
69 252135-П2 Шайба пружинная 4
70 130-1101207-Б2 Балка крепления топливного бака 2
71 201456-П8 Болт 4
72 201456-П8 Болт 3
73 113ВЯ-1137013 Кронштейн крепления эжектора 1
74 130-1101406 Опора топливного бака с подкладкой в сборе 2
75 130-1101209-Б Прокладка балки 2
76 250512-П8 Гайка 8
77 740.1105010 Фильтр грубой очистки топлива в сборе 1
78 133ГЯ-1104020 Трубка от топливного бака к фильтру-отстойнику в сборе 1
79 201542-П8 Болт 2
80 133ВЯ-1104429 Наконечник 2
81 521402-П29 Болт крепления фильтра 2
82 130-1101104-В Кронштейн крепления топливного бака передний 1
83 133ВЯ-1104085 Трубка от фланца грубой очистки топлива к насосу низкого давления задняя в сборе 1
84 201540-П8 Болт 4
85 252007-П8 Шайба регулировочная 4
86 252005-П8 Шайба 4
87 201458-П8 Болт 2
88 133ВЯ-1104123 Кронштейн крепления топливных трубопроводов 2
89 5320-1104102 Шланг соединительный топливных трубопроводов 2
90 740.1104310 Трубка топливная первой секции насоса высокого давления в сборе 1
91 740.1104312 Трубка топливная второй секции насоса высокого давления в сборе 1
92 740.1104314 Трубка топливная третьей секции насоса высокого давления в сборе 1
93 33.1112010 Форсунка в сборе 8
94 740.1104316 Трубка топливная четвертой секции насоса высокого давления в сборе 1
95 1/21647/21 Гайка 8
96 740.1112163 Скоба крепления форсунки 16
97 1/35468/31 Шпилька крепления скобы 8
98 220082-П8 Винт 4
99 288001-П8 Хомут 4
100 251084-П8 Гайка 4
101 1/60439/21 Болт 4
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
