Соединительная головка типа «Палм»
/ ЗИЛ-133ГЯ

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

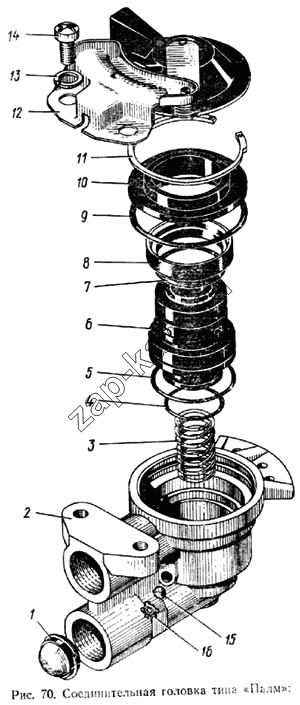

Схема/чертеж: Соединительная головка типа «Палм» / ЗИЛ-133ГЯ
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
Поз. Артикул Название детали Кол-во Цена
1 100-3521133 Сетка соединительной головки в сборе 2 -
2 100-3521124 Корпус соединительной головки в сборе 2 -
3 100-3521125 Пружина 2 -
4 100-3521130 О-образное кольцо 2 -
5 100-3521129 О-образное кольцо 2 -
6 100-3521126 Корпус клапана 2 -
7 100-3521128 О-образное кольцо 2 -
8 100-3521127 Клапан 2 -
9 100-3521131 О-образное кольцо 2 -
10 100-3521132 Кольцо 2 -
11 489314-П2 Кольцо упорное 2 -
12 100-3521140 Крышка соединительной головки в сборе 2 -
13 305890-П2 Шайба пружинная специальная 4 -
14 302207-П29 Винт 4 -
15 100-3521135 Фильтр 2 -
16 100-3521136 Кольцо упорное 2 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
