Установка и привод механизма управления тормозами
/ ЗИЛ-133ГЯ

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

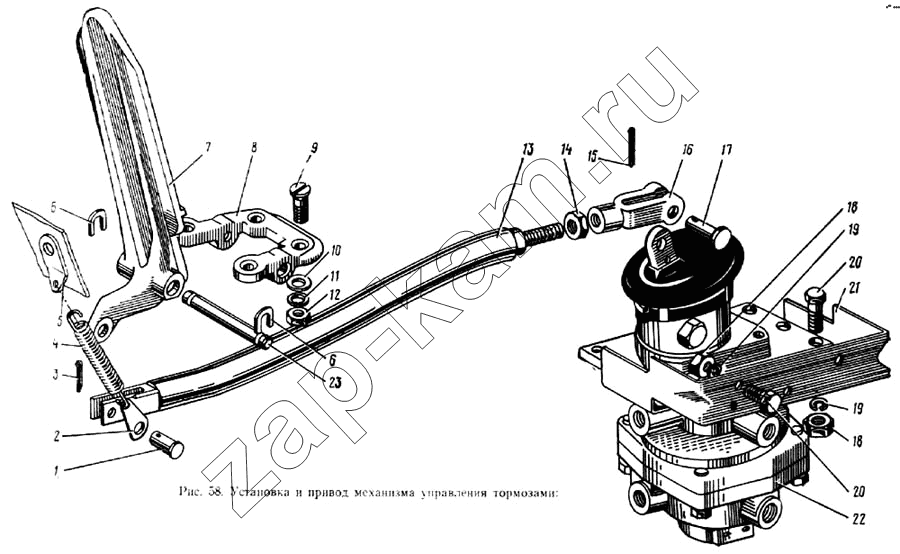

Схема/чертеж: Установка и привод механизма управления тормозами / ЗИЛ-133ГЯ
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19
20
20
21
22
23
Поз. Артикул Название детали Кол-во Цена
305100-П 305100-П Втулка 1 -
5320-3509012 5320-3509012 Компрессор пневматического тормоза в сборе 1 -
130-3504007 130-3504007 Педаль ножного тормоза с кронштейном в сборе 1 -
130-5205097 130-5205097 Прокладка уплотнительная 2 -
864823-П 864823-П Угольник ввертной 3 -
133Г1-3504027 133Г1-3504027 Втулка 1 -
1 260058-П8 Палец 1 -
2 130-3504045 Звено оттяжной пружины 1 -
3 258038-П8 Шплинт 1 -
4 130-3504094 Пружина оттяжная педали тормоза 1 -
5 130-3504095 Звено оттяжной пружины 1 -
6 130-3504147 Чека оси педали тормоза 2 -
7 130-3504010-А Педаль ножного тормоза в сборе 1 -
8 130-3504050 Кронштейн педали тормоза 1 -
9 221666-П8 Винт 4 -
10 305525-П8 Шайба 4 -
11 252135-П2 Шайба пружинная 4 -
12 250510-П8 Гайка 4 -
13 133ВЯ-3504065 Тяга педали тормоза в сборе 1 -
14 250515-П8 Гайка 1 -
15 258053-П8 Шплинт 1 -
16 509504-П29 Вилка 1 -
17 260087-П8 Палец 1 -
18 250512-П8 Гайка 7 -
19 252136-П2 Шайба пружинная 7 -
20 201497-П8 Болт 7 -
21 133ВЯ-3514019 Кронштейн тормозного крана 1 -
22 100-3514010 Кран тормозной двухсекционный в сборе 1 -
23 130-3504145 Ось педали тормоза 1 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
