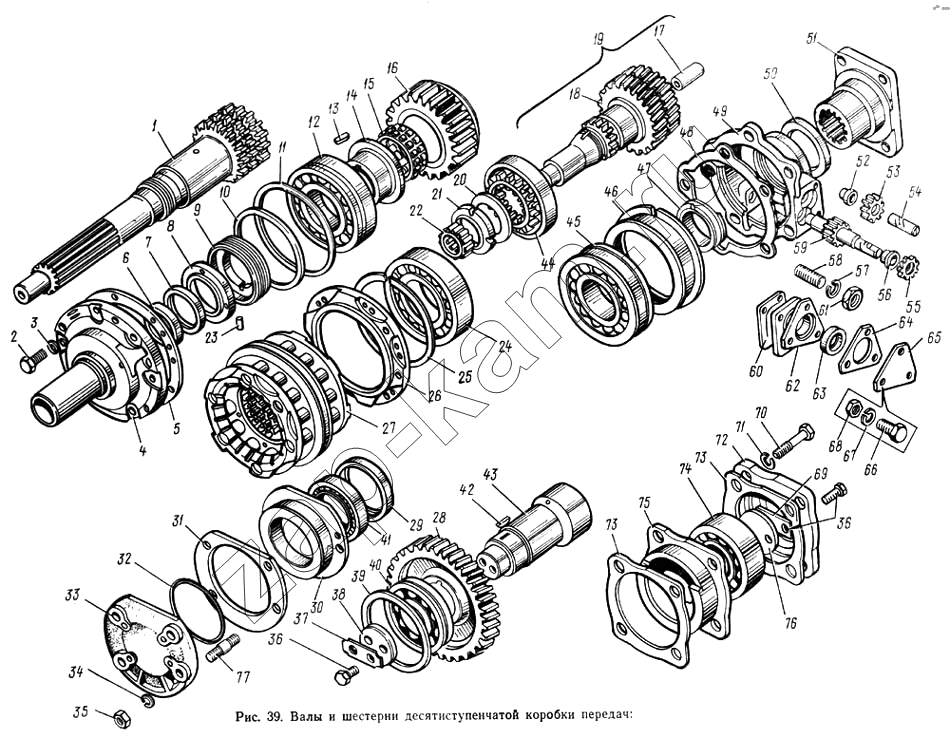

Валы и шестерни десятиступенчатой коробки передач
/ ЗИЛ-133ГЯ

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
36
37
38
39
40
41
42
43
44
45
46
47
48
49
49
50
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
73
74
75
76
77
Поз. Артикул Название детали Кол-во
870754-П2 870754-П2 Штифт-заглушка 1
14.17011235 14.17011235 Пружина задней манжеты 1
14.3802042 14.3802042 Фланец датчика спидометра в сборе 1
15.1770182 15.1770182 Палец фиксирующий синхронизатора 6
15.1770178 15.1770178 Палец блокирующий синхронизатора 6
15.1770194 15.1770194 Муфта зубчатая синхронизатора 1
14.1701340 14.1701340 Манжета первичного вала передняя с пружиной в сборе 1
14.1701342 14.1701342 Манжета первичного вала передняя 1
14.1701233-01 14.1701233-01 Манжета первичного вала задняя 2
14.1701245 14.1701245 Пружина манжеты 2
14.1701220 14.1701220 Пружина манжеты крышки заднего подшипника 1
14.17011346 14.17011346 Пружина передней манжеты 1
258250-П29 258250-П29 Шплинт-проволока 4
15.1770054 15.1770054 Шестерня первичного сала делителя передач 1
864709-П 864709-П Шарикоподшипник первичного вала передний 1
867711-П 867711-П Шарик БV 7,938 мм Н 6
14.1701243 14.1701243 Шайба-пружина крепления фланца 1
1/05200/01 1/05200/01 Шайба плоская 5
14.1701440 14.1701440 Указатель уровня масла в коробке передач в сборе 1
14.1701170 14.1701170 Пружина фиксирующего пальца синхронизатора 6
14.1701210 14.1701210 Манжета крышки заднего подшипника вторичного вала с пружиной в сборе 1
14.1701211 14.1701211 Манжета крышки заднего подшипника вторичного вала 1
14.3802060 14.3802060 Манжета валика привода спидометра 1
870510-П29 870510-П29 Гайка крепления фланца 1
1/33013/01 1/33013/01 Винт гнезда заднего подшипника 2
15.3802050 15.3802050 Валик привода спидометра в сборе 1
14.1701047 14.1701047 Вал промежуточный коробки передач в сборе _ 1
15.1770210 15.1770210 Вал промежуточный делителя передач в сборе 1
870014-П2 870014-П2 Болт крышки заднего подшипника 6
1/55414/21 1/55414/21 Болт 2
1/55407/21 1/55407/21 Болт крепления крышки 3
4 593 569 023 4 593 569 023 Болт крепления датчика 1
15.1770174 15.1770174 Каретка синхронизатора 1
14.1701246 14.1701246 Каркас 1
15.1770176 15.1770176 Кольцо фрикционное синхронизатора 2
15.1770196 15.1770196 Кольцо конусное зубчатой муфты 1
15.1770056 15.1770056 Кольцо конусное 1
14.1601330 14.1601330 Кожух защитный фланца картера сцепления (транспортный) 1
14.1701344 14.1701344 Каркас передней манжеты 1
14.1701212 14.1701212 Каркас манжеты крышки заднего подшипника вторичного вала 1
14.1701234 14.1701234 Каркас задней манжеты 1
1 15.1770044 Вал первичный делителя передач 1
2 1/13069/21 Болт 6
3 870851-П29 Шайба замковая 6
4 14.1701039 Крышка заднего подшипника первичного вала в сборе 1
5 14.1701042 Прокладка крышки заднего подшипника 1
6 14.1701238 Манжета в сборе 1
7 14.1701230 Манжета первичного вала задняя с пружиной в сборе 1
8 870512-П2 Гайка кольцевая первичного вала 1
9 15.1770092 Кольцо маслонагнетающее первичного вала 1
10 14.1701035 Прокладка регулировочная толщиной 0,2 мм 2
10 14.1701036 Прокладка регулировочная толщиной 0,3 мм 1
11 14.1701034 Кольцо стопорное 1
12 15.1770084-01 Подшипник шариковый радиальный однорядный 1
13 870801-П2 Шпонка призматическая втулки подшипника 1
14 15.1770086 Втулка заднего подшипника первичного вала 1
15 15.1770064-01 Подшипник роликовый радиальный с длинными цилиндрическими роликами двухрядный без колец 2
16 15.1770050 Шестерня первичного вала делителя передач в сборе 1
17 14.1701043 Втулка маслопропускная первичного вала 1
18 15.1701030 Вал первичный коробки передач 1
19 15.1701025 Вал первичный коробки передач в сборе 1
20 15.1701044 Шайба 1
21 870511-П2 Гайка кольцевая подшипника первичного вала 1
22 15.1701031 Роликоподшипник первичного вала передний 1
23 870767-П2 Штифт стопорный маслонагнетающего кольца 1
24 15.1701032 Шарикоподшипник первичного вала задний 1
25 14.1701034 Кольцо стопорное 1
26 15.1701040 Крышка заднего подшипника первичного вала 1
27 15.1770160 Синхронизатор делителя передач в сборе 1
28 15.1770216 Шестерня промежуточного вала 1
29 15.1701072 Втулка распорная переднего подшипника промежуточного вала 1
30 15.1770256 Гнездо заднего подшипника промежуточного вала 1
31 15.1770248 Прокладка крышки переднего подшипника 1
32 15.1770246 Кольцо уплотнительное 1
33 15.1770244 Крышка переднего подшипника 1
34 870856-П29 Шайба замковая 4
35 1/61015/11 Гайка 4
36 1/55404/33 Болт упорной шайбы 2
37 15.1770239 Планка стопорная 1
38 15.1770238 Шайба упорная 1
39 15.1770236 Кольцо установочное 1
40 15.1770234-01 Шарикоподшипник радиальный 1
41 15.1770254 Роликоподшипник 1
42 870823-П2 Шпонка сегментная 1
43 15.1770214 Вал промежуточный делителя передач 1
44 15.1770190 Муфта синхронизатора в сборе 1
45 14.1701032 Шарикоподшипник вторичного вала задний 1
46 14.1701034 Кольцо стопорное 1
47 34.3802033 Червяк привода спидометра 1
48 14.1701203 Прокладка крышки заднего подшипника вторичного вала 1
49 14.1701040 Крышка заднего подшипника 1
49 14.1701205 Крышка заднего подшипника 1
50 14.1701244-01 Манжета 1
50 864180-П Манжета 1
51 14.1701240 Фланец крепления карданного вала к вторичному валу коробки передач 1
52 14.3802074 Штифт упорный шестерни привода спидометра 2
53 14.3802054 Шестерня привода датчика спидометра 1
54 14.3802052 Валик привода спидометра 1
55 14.3802054 Шестерня привода датчика спидометра 1
56 14.3802024 Втулка шестерни привода спидометра 1
57 1/05166/73 Шайба пружинная 4
58 1/35433/21 Шпилька 4
59 14.3802034 Шестерня привода спидометра 1
60 14.3802069 Прокладка датчика спидометра 1
61 1/61008/11 Гайка 4
62 14.3802043 Фланец датчика спидометра 1
63 14.3802059 Манжета валика привода спидометра с пружиной в сборе 1
64 14.3802063 Прокладка датчика спидометра 1
65 34.3802072 Заглушка фланца датчика спидометра 1
66 201458-П8 Болт 2
67 252135-П2 Шайба пружинная 3
68 250510-П8 Гайка 3
69 14.1701076 Планка стопорных болтов упорной шайбы 1
70 1/55409/21 Болт 4
71 1/05170/73 Шайба пружинная 4
72 14.1701074 Крышка заднего подшипника промежуточного вала 1
73 14.1701075 Прокладка крышки заднего подшипника 2
74 14.1701073 Роликоподшипник сферический промежуточного вала задний 1
75 14.1701078 Стакан заднего подшипника промежуточного вала 1
76 14.1701060 Шайба упорная заднего подшипника 1
77 1/35301/21 Шпилька крепления крышки переднего подшипника 4
