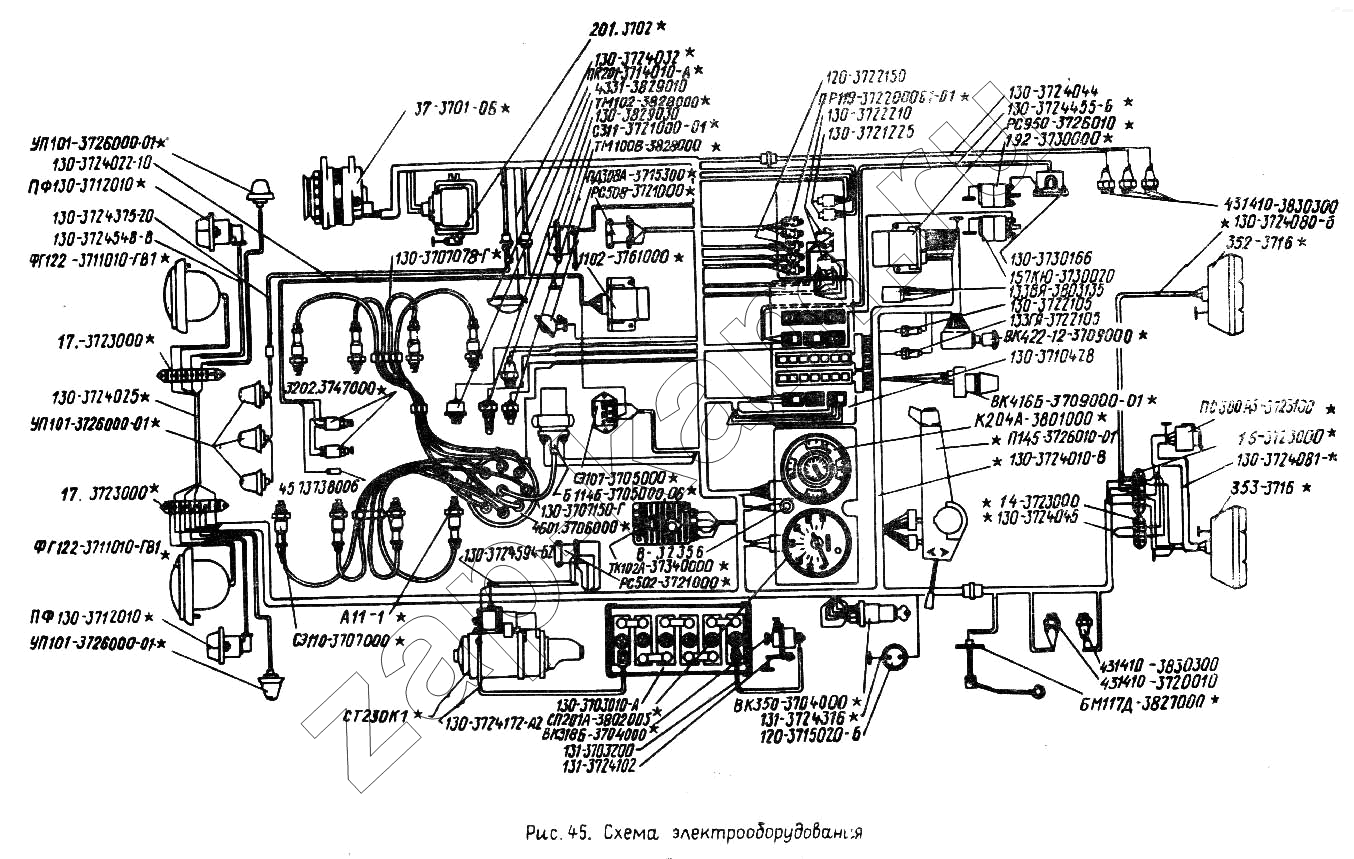

Схема электрооборудования
/ ЗИЛ-431410 (130)
431410-3720010
130-3730166
133ГЯ-3722105
130-3722105
130-3722210
120-3722150
А11-1
130-3829030
431410-3830300
45 7373 8006
37-3701-06
353-3716
192-3730000
ПФ130-3712010
ПФ130-3712010
352.3716
353,3716
ФГ122-3711010-ГВ1
ФГ122-3711010-ГВ1
СТ-230К4
СТ-230К1
СП201А-3802005
СЭ107-3705000
130-3724548-В
431410-3830300-01
130-3724044
130-3724080-Б
130-3724022-10
131-3703200
131-3724102
130-3707150-Г
157КЮ-3730020
130-3710428
130-3724594-Б2
СЭ110-3707000
130-3724375-20
4331-3829010
1102-3761000
130-3703010-А
В-32356
120-3715020-Б
133ВЯ-3803135
130-3721225
352-3716
130-3724045
14.3723000
ПД308А-3715300
ТК102А-3734000
КП204А-3801000
3202.3747000
Б114Б-3705000.06
130-3724455-Б
130-3724010-В
130-3724025
17.3723000
17.3723000
130-3724081-А
130-3724080
БМ117Д-3827000
ТМ100В-3828000
ТМ100В-3828000
32.3701-06
ВК416-3709000-01
ВК350-3704000
ВК318Б-3704000
ВК422-12-3709000
131-3724316
РС508-3721000
С311-3721000-01
20.3721-01
АН-1
ПС300А3-3723100
РС502-3721000
201.3702
4601.3706000
130-3707078-Г
130-3724032
1102.3761000
130-3724172-А2
РС950-3726010
ПР119-3722000Б-01
УП101-3726000-01
УП101-3726000-01
УП101-3726000-01
ПК201-3714010-А
ПК201-3714010
П145-3726010-01
П145-3726010
16.3723000
| Поз. | Артикул | Название детали | Кол-во | Цена | |
|---|---|---|---|---|---|
| 431410-3720010 | 431410-3720010 | Выключатель сигналов торможения ММ125Д или 2802.3829 в сборе | - | ||
| 130-3730166 | 130-3730166 | Сопротивление электродвигателя отопителя | - | ||
| 133ГЯ-3722105 | 133ГЯ-3722105 | Предохранитель плавкий ПР119Б-01 10А | - | ||
| 130-3722105 | 130-3722105 | Предохранитель 6А | - | ||
| 130-3722210 | 130-3722210 | Предохранитель 7,5А | - | ||
| 120-3722150 | 120-3722150 | Предохранитель 20А | - | ||
| А11-1 | А11-1 | Свеча зажигания | - | ||
| 130-3829030 | 130-3829030 | Датчик сигнализатора давления масла типа ММ111-Б | - | ||
| 431410-3830300 | 431410-3830300 | Датчик аварийного падения давления типа ММ124Д в сборе | - | ||
| 45 7373 8006 | 45 7373 8006 | Гнездо | - | ||
| 37-3701-06 | 37-3701-06 | Генератор переменного тока без шкива с 1983 г. взамен Г250И1 | - | ||
| 353-3716 | 353-3716 | Фонарь задний, левый с 1986 г. (взамен ФП130) | - | ||
| 192-3730000 | 192-3730000 | Электродвигатель отопителя (взамен МЭ226Б) | 1 | - | |
| ПФ130-3712010 | ПФ130-3712010 | Фонарь передний (с 1986 г.) | 2 | - | |
| 352.3716 | 352.3716 | Фонарь задний, правый с 1986 г. (взамен ФП130-Б) | 1 | - | |
| 353,3716 | 353,3716 | Фонарь задний, левый с 1986 г. (взамен ФП130) | 1 | - | |
| ФГ122-3711010-ГВ1 | ФГ122-3711010-ГВ1 | Фара | 2 | - | |
| ТС101А | ТС101А | Термостат для регулировки температуры воды | 1 | - | |
| СТ-230К4 | СТ-230К4 | Стартер | 1 | - | |
| СТ-230К1 | СТ-230К1 | Стартер | 1 | - | |
| СП201А-3802005 | СП201А-3802005 | Спидометр закрытого исполнения | 1 | - | |
| СЭ107-3705000 | СЭ107-3705000 | Сопротивление добавочное | 1 | - | |
| 130-3724548-В | 130-3724548-В | Жгут проводов подфарника в сборе | - | ||
| 431410-3830300-01 | 431410-3830300-01 | Датчик аварийного давления воздуха в сборе | - | ||
| 130-3724044 | 130-3724044 | Жгут проводов задний правый в сборе | - | ||
| 130-3724080-Б | 130-3724080-Б | Жгут проводов заднего правого фонаря в сборе | - | ||
| 130-3724022-10 | 130-3724022-10 | Жгут проводов блока управления экономайзера принудительного холостого хода | - | ||
| 131-3703200 | 131-3703200 | Провод аккумуляторной батареи к выключателю массы в сборе | - | ||
| 131-3724102 | 131-3724102 | Провод кабина-рама в сборе | - | ||
| 130-3707150-Г | 130-3707150-Г | Провод высокого напряжения катушка зажигания распределитель | - | ||
| 157КЮ-3730020 | 157КЮ-3730020 | Электродвигатель вентилятора типа МЭ11 в сборе | - | ||
| 130-3710428 | 130-3710428 | Щиток выключателей в сборе | - | ||
| 130-3724594-Б2 | 130-3724594-Б2 | Жгут проводов стартера в сборе | - | ||
| СЭ110-3707000 | СЭ110-3707000 | Сопротивление | 8 | - | |
| 130-3724375-20 | 130-3724375-20 | Жгут проводов опознавательных фонарей автопоезда в сборе | - | ||
| 4331-3829010 | 4331-3829010 | Датчик указателя давления масла ММ355 | - | ||
| 1102-3761000 | 1102-3761000 | Блок управления ЭПХХ (на карбюратор К90) | - | ||
| 130-3703010-А | 130-3703010-А | Батарея аккумуляторная с электролитом | - | ||
| В-32356 | В-32356 | Контрольная лампа аварийного падения давления масла и охлаждающей жидкости | - | ||
| 120-3715020-Б | 120-3715020-Б | Розетка штепсельная переносной лампы 47-К в сборе | - | ||
| 133ВЯ-3803135 | 133ВЯ-3803135 | Прерыватель контрольной лампы стояночного тормоза типа РС492 в сборе | - | ||
| 130-3721225 | 130-3721225 | Реле универсальное 111.3747 | - | ||
| 352-3716 | 352-3716 | Фонарь задний, правый с 1986 г. (взамен ФП130-Б) | - | ||
| 130-3724045 | 130-3724045 | Жгут проводов задний | 1 | - | |
| 14.3723000 | 14.3723000 | Панель соединительная двухклеммная (взамен ПС4-А2) | 1 | - | |
| ПД308А-3715300 | ПД308А-3715300 | Лампа подкапотная | 1 | - | |
| ТК102А-3734000 | ТК102А-3734000 | Коммутатор транзисторный | 1 | - | |
| КП204А-3801000 | КП204А-3801000 | Комбинация приборов с 1983 г. | 1 | - | |
| КП205-3801000 | КП205-3801000 | Комбинация приборов комплектуется АП251, УК270, УБ251, МД230 до 1983 г. | 1 | - | |
| 3202.3747000 | 3202.3747000 | Клапан электромагнитный (на карбюратор К90 для ЭПХХ) | 2 | - | |
| Б114Б-3705000.06 | Б114Б-3705000.06 | Катушка зажигания | 1 | - | |
| 130-3724455-Б | 130-3724455-Б | Жгут проводов электродвигатель-переключатель отопителя | 1 | - | |
| 130-3724010-В | 130-3724010-В | Жгут проводов средний | 1 | - | |
| 130-3724025 | 130-3724025 | Жгут проводов между соединительными панелями фар в сборе | 1 | - | |
| 17.3723000 | 17.3723000 | Панель соединительная пятиклеммная (взамен ПС5) | 3 | - | |
| 130-3724081-А | 130-3724081-А | Жгут проводов заднего фонаря левого | 1 | - | |
| 130-3724080 | 130-3724080 | Жгут проводов заднего правого фонаря | 1 | - | |
| БМ117Д-3827000 | БМ117Д-3827000 | Датчик указателя уровня топлива | 1 | - | |
| ТМ100В-3828000 | ТМ100В-3828000 | Датчик температуры воды | 1 | - | |
| 32.3701-06 | 32.3701-06 | Генератор переменного тока без шкива с 1983 г. взамен Г250И1 | 1 | - | |
| ВК416-3709000-01 | ВК416-3709000-01 | Выключатель освещения щитка приборов с реостатом | 1 | - | |
| ВК350-3704000 | ВК350-3704000 | Выключатель зажигания с запорным цилиндром в сборе | 1 | - | |
| ВК318Б-3704000 | ВК318Б-3704000 | Выключатель аккумуляторной батареи | 1 | - | |
| ВК422-12-3709000 | ВК422-12-3709000 | Выключатель аварийной сигнализации | 1 | - | |
| 131-3724316 | 131-3724316 | Провод массы штепсельной розетки переносной лампы в сборе | 1 | - | |
| РС508-3721000 | РС508-3721000 | Сигнализатор звуковой | 1 | - | |
| С311-3721000-01 | С311-3721000-01 | Сигнал звуковой | 1 | - | |
| 20.3721-01 | 20.3721-01 | Сигнал звуковой | 1 | - | |
| АН-1 | АН-1 | Свеча зажигания | 8 | - | |
| ПС300А3-3723100 | ПС300А3-3723100 | Розетка штепсельная семиклеммная | 1 | - | |
| РС502-3721000 | РС502-3721000 | Реле стартера | 1 | - | |
| 201.3702 | 201.3702 | Регулятор напряжения к генератору 32.3701 | 1 | - | |
| 4601.3706000 | 4601.3706000 | Распределитель | 1 | - | |
| 130-3707078-Г | 130-3707078-Г | Провода высокого напряжения (комплект) | 1 | - | |
| 130-3724032 | 130-3724032 | Провод плафона кабины | 1 | - | |
| 1102.3761000 | 1102.3761000 | Блок управления ЭПХХ (на карбюратор К90) | 1 | - | |
| 130-3724172-А2 | 130-3724172-А2 | Провод батарея аккумуляторная-стартер в сборе | 1 | - | |
| РС950-3726010 | РС950-3726010 | Прерыватель указателей поворота и аварийной сигнализации | 1 | - | |
| ПР119-3722000Б-01 | ПР119-3722000Б-01 | Предохранитель 10А плавкий (с 1986 г. на автомоб. с МТП) | 1 | - | |
| УП101-3726000-01 | УП101-3726000-01 | Повторитель бокового указателя поворота и автопоезда | 5 | - | |
| ПК201-3714010-А | ПК201-3714010-А | Плафон внутреннего освещения | 1 | - | |
| ПК201-3714010 | ПК201-3714010 | Плафон внутреннего освещения | 1 | - | |
| П145-3726010-01 | П145-3726010-01 | Переключатель комбинированный | 1 | - | |
| П145-3726010 | П145-3726010 | Переключатель комбинированный | 1 | - | |
| 16.3723000 | 16.3723000 | Панель соединительная четырехклеммная (взамен ПС2-А2) | 1 | - |
