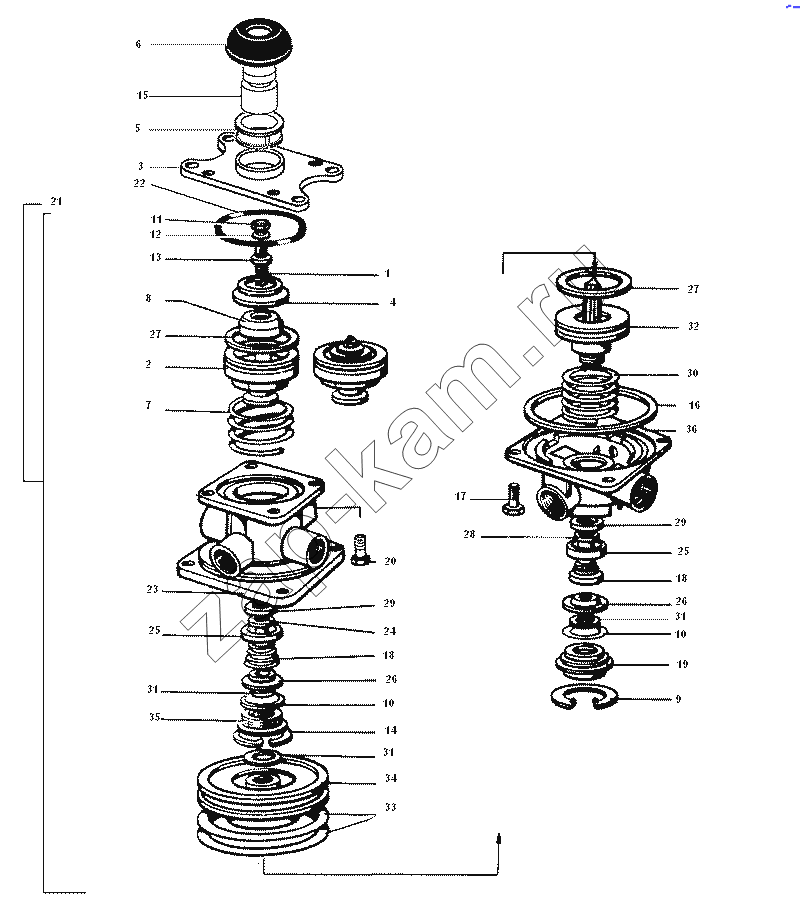

Двухсекционный тормозной кран
/ ЗИЛ-43272Н, 43273Н
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
25
26
26
27
27
28
29
29
30
31
31
31
32
33
34
35
36
| Поз. | Артикул | Название детали | Кол-во | |
|---|---|---|---|---|
| 100-3514208 | 100-3514208 | Кран тормозной в сборе | 0; | |
| 1 | 302200-П29 | Винт установочный | 1; | |
| 2 | 100-3514052 | Поршень верхний | 1; | |
| 3 | 100-3514212 | Крышка | 1; | |
| 4 | 100-3514056 | Тарелка пружины | 1; | |
| 5 | 100-3514077 | Втулка рычага | 1; | |
| 6 | 100-3514180-01 | Оболочка защитная | 1; | |
| 7 | 100-3514050 | Пружина | 1; | |
| 8 | 100-3514055 | Элемент уравновешивающий | 1; | |
| 9 | 489310-П2 | Кольцо упорное | 1; | |
| 10 | 100-3536029 | Кольцо | 1; | |
| 11 | 250508-П29 | Гайка | 1; | |
| 12 | 305887-П2 | Шайба пружинная | 1; | |
| 13 | 305893-П29 | Шайба | 1; | |
| 14 | 489306-01 | Кольцо упорное | 1; | |
| 15 | 100-3514278 | Толкатель | 1; | |
| 16 | 100-3514049 | О-образное кольцо | 1; | |
| 17 | 201458-П29 | Болт | 1; | |
| 18 | 100-3514026 | Пружина | 1; | |
| 19 | 100-3514044 | Окно выпускное в сборе | 1; | |
| 20 | 201454-П29 | Болт | 1; | |
| 21 | 100-3514010 | Кран тормозной двухсекционный в сборе | 1; | |
| 22 | 100-3514013 | Кольцо прокладочное опорной плиты | 1; | |
| 23 | 100-3514020 | Корпус верхний тормозного крана | 1; | |
| 24 | 100-3514022 | Корпус клапана | 1; | |
| 25 | 100-3514024 | Колпачок | 1; | |
| 26 | 100-3514027 | Кольцо опорное | 1; | |
| 27 | 100-3514035 | Кольцо | 1; | |
| 28 | 100-3514042 | Корпус клапана | 1; | |
| 29 | 100-3514023 | Кольцо клапана | 1; | |
| 30 | 100-3514036 | Пружина | 1; | |
| 31 | 100-3514028 | О-образное кольцо | 1; | |
| 32 | 100-3514034 | Поршень малый | 1; | |
| 33 | 100-3514033 | Кольцо | 1; | |
| 34 | 100-3514032 | Поршень большой | 1; | |
| 35 | 100-3514030 | Обойма | 1; | |
| 36 | 100-3514040 | Корпус нижний | 1; |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
