Карданный вал рулевого управления
/ ЗИЛ-43272Н, 43273Н

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

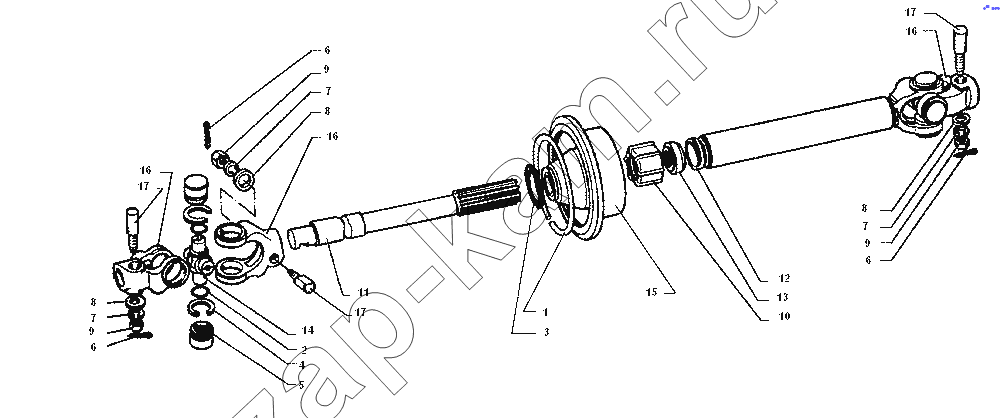

Схема/чертеж: Карданный вал рулевого управления / ЗИЛ-43272Н, 43273Н
1
2
3
4
5
6
6
6
7
7
7
8
8
8
9
9
9
10
11
12
13
14
15
16
16
16
17
17
17
Поз. Артикул Название детали Кол-во Цена
5301-3422010 5301-3422010 Вал карданный рулевого управления в сборе 0; -
1 4331-3422127 Кольцо распорное 1; -
2 130-3401487-Б Кольцо уплотнительное крестовины карданного вала руля 1; -
3 309817-П Кольцо пружинное 1; -
4 307787-П29 Кольцо упорное 1; -
5 306635-П Подшипник игольчатый 1; -
6 258012-П29 Шплинт 1; -
7 252135-П2 Шайба пружинная 1; -
8 252005-П29 Шайба 1; -
9 250510-П29 Гайка 1; -
10 4331-3422051 Гайка уплотнения 1; -
11 5301-3422038 Вал шлицевой в сборе 1; -
12 4331-3422034-10 Вилка со шлицевой втулкой в сборе 1; -
13 130-3401501-А Кольцо уплотнительное карданного вала рулевого управления 1; -
14 130-3401481-Б Крестовина кардана 1; -
15 4331-3422123 Уплотнитель карданного вала 1; -
16 4331-3422027 Вилка карданного вала 1; -
17 130-3401227 Клин крепления карданного вала рулевого управления 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
