Лебедка держателя запасного колеса
/ ЗИЛ-43272Н, 43273Н

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

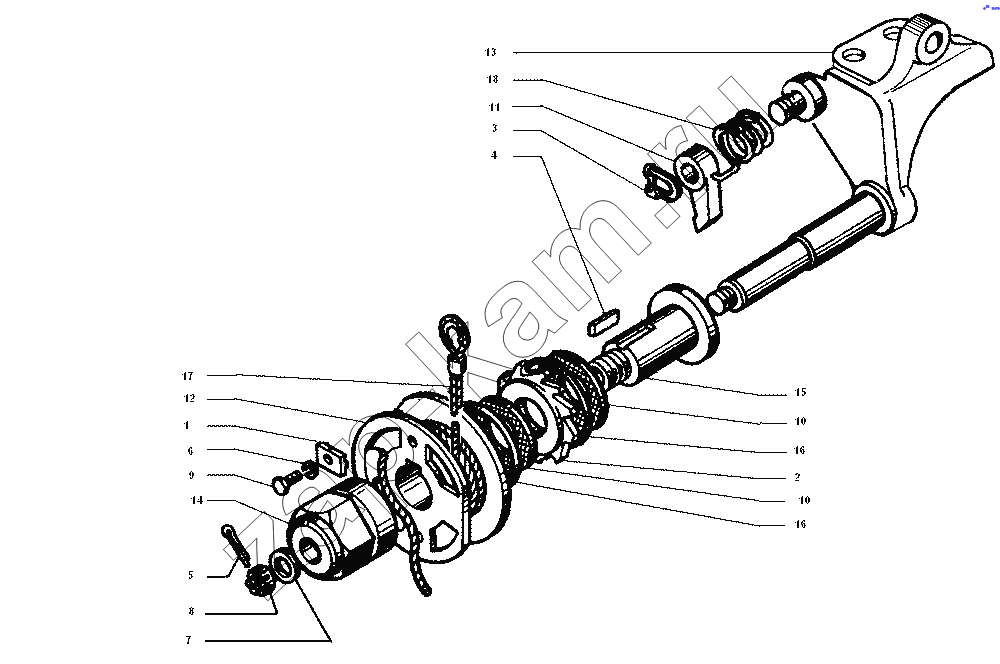

Схема/чертеж: Лебедка держателя запасного колеса / ЗИЛ-43272Н, 43273Н
1
2
3
4
5
6
7
8
10
10
11
12
13
14
15
16
16
17
18
Поз. Артикул Название детали Кол-во Цена
131Д-3105814 131Д-3105814 Лебедка держателя запасного колеса в сборе 0; -
1 157-3925229 Планка крепления троса лебедки к барабану 1; -
2 131-3105837 Колесо лебедки храповое 1; -
3 416006-П29 Шайба замочная 1; -
4 304926-П29 Шпонка призматическая специальная (bномин=12, bпред.откл=-0,035, h=8, l=25) 1; -
5 258040-П29 Шплинт 1; -
6 252134-П2 Шайба пружинная 1; -
7 252016-П29 Шайба 1; -
8 250978-П29 Гайка 1; -
10 131-3105847-Б Шайба лебедки фрикционная 1; -
11 131-3105839 Собачка храпового колеса 1; -
12 131-3105833 Барабан лебедки 1; -
13 131Д-3105824 Кронштейн лебедки в сборе 1; -
14 131В-3105819-30 Гайка левой лебедки 1; -
15 131В-3105817-20 Втулка левой лебедки 1; -
16 130-2202225 Манжета скользящей вилки 1; -
17 131-3105880-А Трос лебедки в сборе 1; -
18 131В-3105841 Пружина собачки храпового колеса левой лебедки (для модели 137Т деталь устанавливается по требованию заказчика) 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
