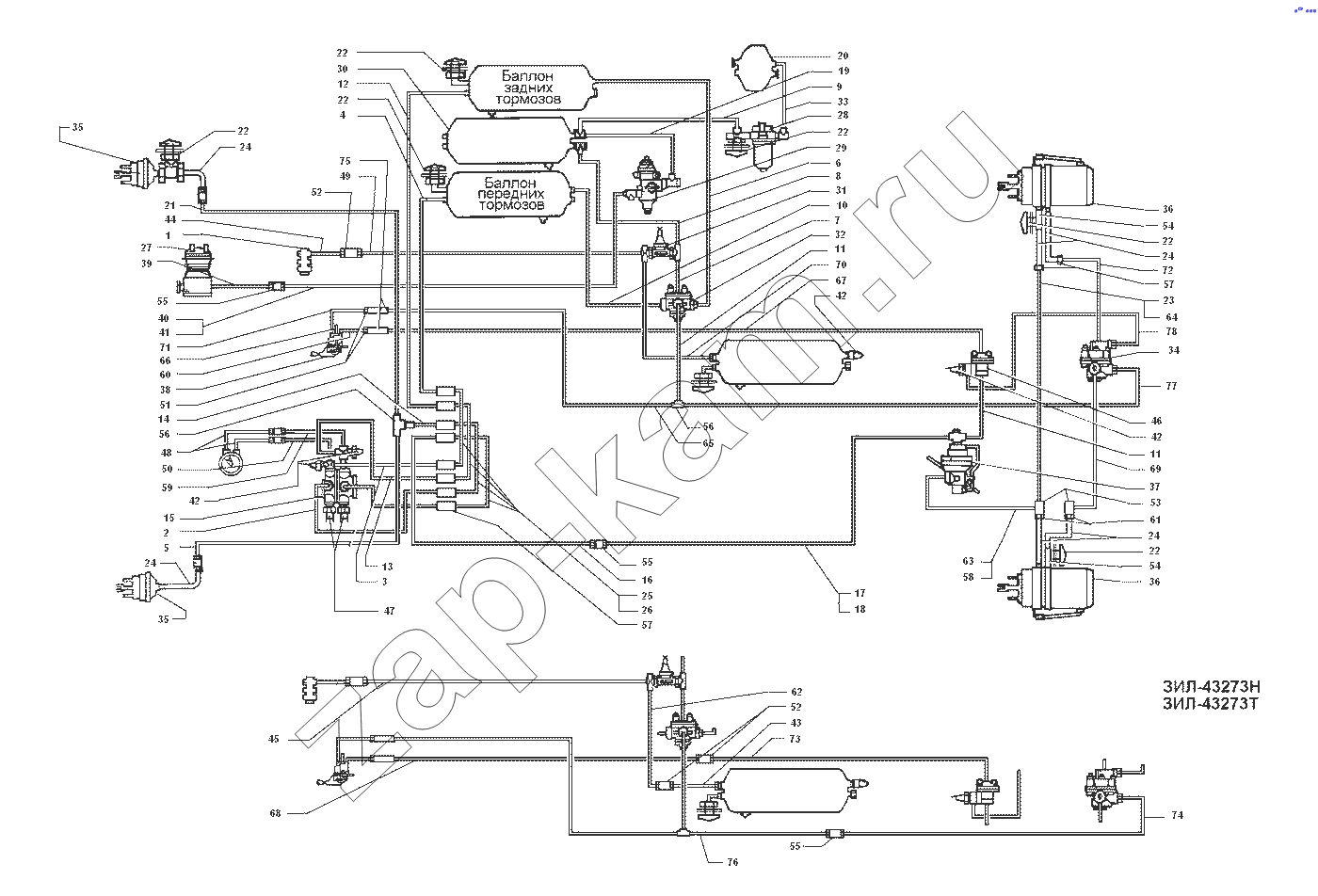

Схема пневматического привода
/ ЗИЛ-43272Н, 43273Н

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
22
22
22
22
22
23
24
24
24
24
25
26
27
28
29
30
31
32
33
34
35
35
36
36
37
38
39
40
41
42
42
42
43
44
45
46
47
48
49
50
51
52
52
53
54
54
55
55
55
56
56
57
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
Поз. Артикул Название детали Кол-во
1 133ВЯ-3560056 Коробка распределительная 1;
2 433420-3560110 Трубка от тормозного крана к передним тормозам в сборе 1;
3 433420-3560108 Трубка от воздушного баллона передних тормозов к тормозному крану в сборе 1;
4 5301ФА-3560106 Трубка от воздушного баллона передних тормозов к тормозному крану в сборе 1;
5 433420-3560114 Трубка от тормозного крана к левой передней тормозной камере в сборе 1;
6 433106-3560102 Трубка от тройного защитного клапана к воздушному баллону задних тормозов в сборе 1;
7 433106-3560022 Трубка от одинарного защитного клапана к тройному клапану в сборе 1;
8 432720-3560016 Трубка от воздушного баллона к одинарному защитному клапану в сборе 1;
9 433106-3560012 Трубка от влагомаслоотделителя к конденсационному баллону в сборе 1;
10 5301ФА-3560102 Трубка от тройного защитного клапана к баллону передних тормозов в сборе 1;
11 433106-3560216 Трубка соединительная 1;
12 5301ФА-3560204 Трубка от воздушного баллона задних тормозов к тормозному крану в сборе 1;
13 433420-3560206 Трубка от воздушного баллона задних тормозов к тормозному крану в сборе 1;
14 133Д4-3560208 Трубка от воздушных баллонов задних тормозов к тормозному крану в сборе 1;
15 433420-3560208 Трубка от тормозного крана к задним тормозам в сборе 1;
16 5301ФА-3560210 Трубка от тормозного крана к задним тормозам в сборе 1;
17 5301ФА-3560212 Трубка от тормозного крана к регулятору тормозных сил в сборе 1;
18 432730-3560212 Трубка от тормозного крана к регулятору тормозных сил в сборе 1;
19 433106-3560008 Трубка от конденсационного баллона к регулятору давления в сборе 1;
20 4331-3513010-10 Баллон воздушный 1;
21 433420-3560128 Трубка от тормозного крана к правой передней тормозной камере в сборе 1;
22 100-3515310-01 Клапан контрольного вывода 1;
23 5301ФА-3560228 Трубка от регулятора тормозных сил к правой задней тормозной камере 1;
24 131Н-3506064 Шланг 1;
25 157КД-3506064 Шланг 1;
26 431410-3506087 Шланг 1;
27 4331-3509009 Компрессор 1;
28 100-3511010 Влагомаслоотделитель в сборе 1;
29 100-3512010-20 Регулятор давления в сборе 1;
30 130-3513010-10 Баллон воздушный в сборе 1;
31 100-3515012 Клапан защитный одинарный в сборе 1;
32 100-3515210 Клапан защитный тройной в сборе 1;
33 433106-3560006 Трубка от воздушного баллона к влагомаслоотделителю в сборе 1;
34 100-3518010 Клапан ускорительный в сборе 1;
35 100-3519010-21 Камера тормозная в сборе 1;
36 25.3519100 Камера тормозная с пружинным энергоаккумулятором в сборе 1;
37 100-3533010-10 Регулятор тормозных сил в сборе 1;
38 100-3537010 Кран тормозной обратного действия с ручным управлением в сборе 1;
39 130-3560002-10 Трубка от компрессора к регулятору давления первая в сборе 1;
40 5301ФА-3560004 Трубка от компрессора к регулятору давления вторая в сборе 1;
41 432730-3560004 Трубка от компрессора к регулятору давления в сборе 1;
42 431410-3830300-01 Датчик аварийного давления воздуха в сборе 1;
43 432730-3560702 Трубка от защитного клапана к воздушному баллону потребителей вторая в сборе 1;
44 5301ФА-3560704 Трубка от защитного клапана к распредели тельной коробке в сборе 1;
45 432730-3560704 Трубка от защитного клапана к распредели тельной коробке в сборе 1;
46 100-3562010 Клапан двухмагистральный перепускной в сборе 1;
47 431410-3720010-01 Выключатель сигналов торможения ММ125Д или 2802.3829 1;
48 130-3810098-10 Шланг в сборе 1;
49 5301ФА-3560702 Трубка от защитного клапана к распредели тельной коробке в сборе 1;
50 4331-3830128 Трубка к воздушному манометру в сборе 1;
51 250638-П29 Гайка 1;
52 300303-П29 Штуцер 1;
53 300500-01 Угольник 1;
54 300502-01 Угольник 1;
55 300505-01 Штуцер 1;
56 300512-20 Тройник 1;
57 300514-01 Штуцер 1;
58 432730-3560218 Трубка от регулятора тормозных сил к задним тормозным камерам в сборе 1;
59 4331-3830124 Трубка от воздушного манометра в сборе 1;
60 4331-3560310-10 Трубка от крана стояночного тормоза 1;
61 300439-01 Штуцер 1;
62 432730-3560700 Трубка от защитного клапана к воздушному баллону потребителей первая в сборе 1;
63 5301ФА-3560218 Трубка от регулятора тормозных сил к задним тормозным камерам в сборе 1;
64 432730-3560228 Трубка от регулятора тормозных сил к правой задней тормозной камере 1;
65 5301ФА-3560302 Трубка от тройного защитного клапана к крану стояночной тормозной системы в сборе 1;
66 4331-3560308-10 Трубка в сборе 1;
67 5301ФА-3560312 Трубка от крана стояночного тормоза к двухмагистральному клапану в сборе 1;
68 432730-3560312 Трубка от крана стояночного тормоза к клапану тормозов прицепа вторая в сборе 1;
69 5301ФА-3560334 Трубка от ускорительного клапана к левой задней тормозной камере в сборе 1;
70 5301ФА-3560700 Трубка от защитного клапана к воздушному баллону потребителей в сборе 1;
71 4331-3560304-10 Трубка к крану стояночного тормоза 1;
72 5301ФА-3560336 Трубка от ускорительного клапана к правой задней тормозной камере в сборе 1;
73 432730-3560314 Трубка от крана стояночного тормоза к клапану тормозов прицепа третья в сборе 1;
74 432730-3560324 Трубка от тройного защитного клапана к ускорительному клапану в сборе 1;
75 431410-3560320 Шланг соединительный в сборе 1;
76 432730-3560318 Трубка от тройного защитного клапана к ускорительному клапану в сборе 1;
77 5301ФА-3560318 Трубка от тройного защитного клапана к ускорительному клапану в сборе 1;
78 433106-3560316 Трубка от крана стояночного тормоза к ускорительному клапану четвертая 1;
