Тройной защитный клапан
/ ЗИЛ-43272Н, 43273Н

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

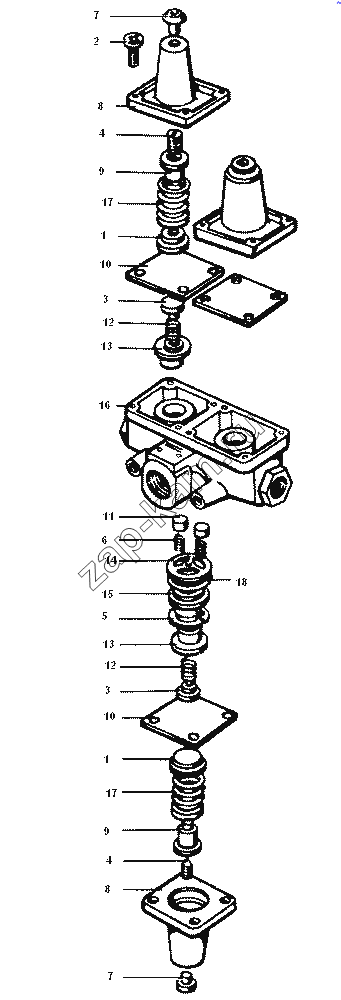

Схема/чертеж: Тройной защитный клапан / ЗИЛ-43272Н, 43273Н
1
1
2
3
3
4
4
5
6
7
7
8
8
9
9
10
10
11
12
12
13
13
14
15
16
17
17
18
Поз. Артикул Название детали Кол-во Цена
100-3515210 100-3515210 Клапан защитный тройной в сборе 0; -
1 100-3515233 Направляющая пружины 1; -
2 302209-П29 Винт 1; -
3 100-3515221 Толкатель пружины 1; -
4 302199-П29 Винт 1; -
5 489313-П2 Кольцо упорное 1; -
6 100-3515245 Пружина клапана 1; -
7 100-3515243 Колпачок защитный 1; -
8 100-3515240 Крышка корпуса клапана 1; -
9 100-3515234 Тарелка пружины 1; -
10 100-3515230 Диафрагма 1; -
11 100-3515228 Клапан корпуса 1; -
12 100-3515227 Пружина клапана 1; -
13 100-3515225 Клапан корпуса 1; -
14 100-3515224 Шайба 1; -
15 100-3515222 Направляющая пружины 1; -
16 100-3515220 Корпус тройного защитного клапана 1; -
17 100-3515232 Пружина 1; -
18 100-3515223 О-образное кольцо 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
