Установка масляного радиатора двигателя
/ ЗИЛ-43272Н, 43273Н

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

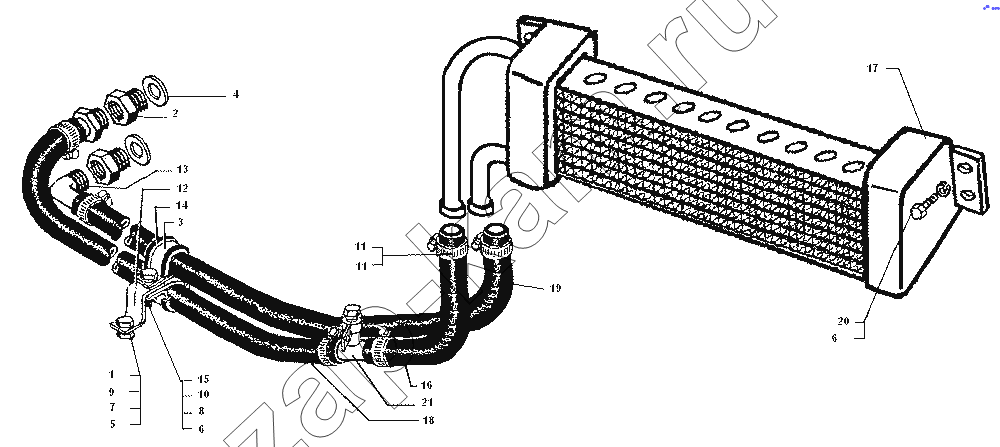

Схема/чертеж: Установка масляного радиатора двигателя / ЗИЛ-43272Н, 43273Н
1
2
3
4
5
6
6
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
Поз. Артикул Название детали Кол-во Цена
133ВЯ-1013105 133ВЯ-1013105 Оболочка шлангов 0; -
1 201676-П29 Болт 1; -
2 431900-1013145 Переходник 1; -
3 308786-01 Хомут 1; -
4 307270-П Прокладка 1; -
5 252156-П2 Шайба пружинная 1; -
6 252135-П2 Шайба пружинная 4; -
8 252005-П29 Шайба 1; -
9 250517-П29 Гайка 1; -
10 250510-П29 Гайка 1; -
11 487127 Хомут 1; -
12 431900-1013076 Скоба крепления шлангов 1; -
13 115-1011103 Угольник 1; -
14 431910-1013413 Прокладка хомута 2; -
15 201460-П29 Болт 1; -
16 5301-1013071-10 Шланг 1; -
17 5301-1013100-06 Масляный радиатор двигателя (9530) 1; -
18 130-8101314 Шланг отвода масла 1; -
19 133ВЯ-8120513 Шланг отопителя 1; -
20 201458-П29 Болт 1; -
21 5301-1013046 Трубка отвода масла масляного радиатора в сборе 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
