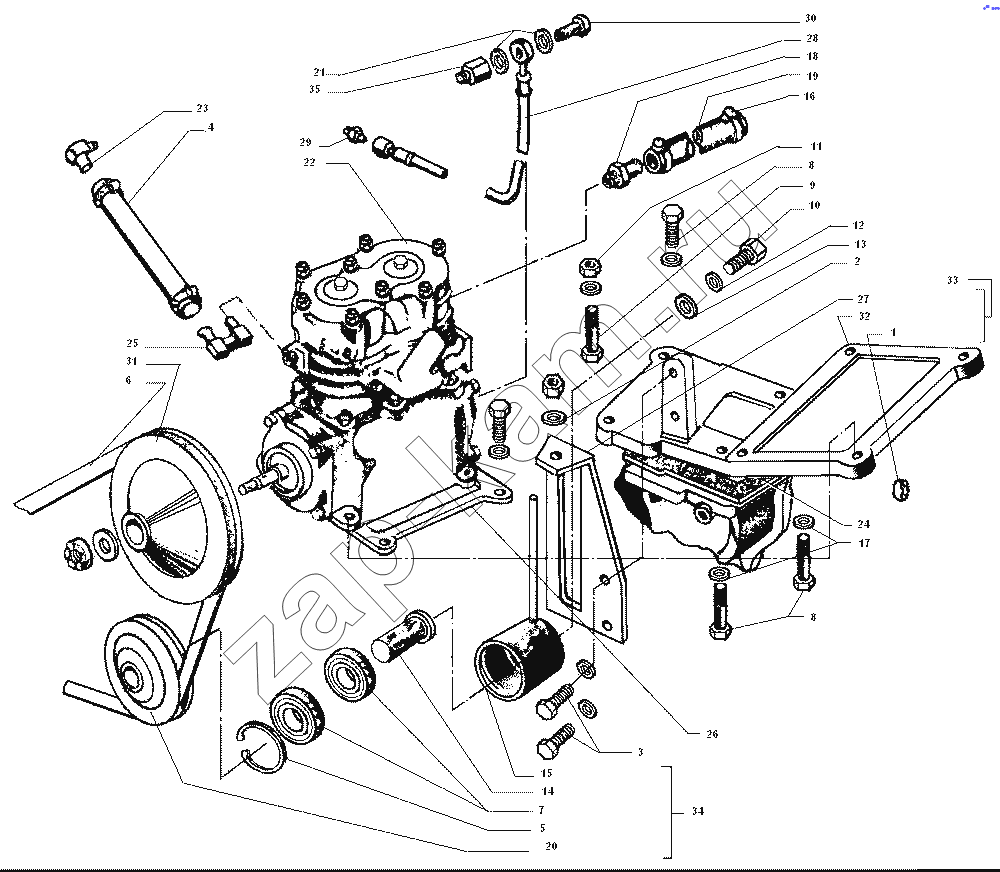

Установка пневмокомпрессора
/ ЗИЛ-43272Н, 43273Н
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
| Поз. | Артикул | Название детали | Кол-во | |
|---|---|---|---|---|
| 1 | Д 02-003-А | Заглушка | 1; | |
| 2 | 10.01.08кп.019 | Шайба | 1; | |
| 3 | М10-6gх20.88.35.019 | Болт | 1; | |
| 4 | 20х29-545-1,6 | Рукав | 1; | |
| 5 | С40 | Кольцо | 1; | |
| 6 | 1кл.-11х10-1400 | Ремень | 1; | |
| 7 | 6-180203К1С17 | Подшипник | 1; | |
| 8 | М10-6gх30.88.35.019 | Болт | 1; | |
| 9 | М10-6gх40.88.35.016 | Болт | 1; | |
| 10 | М14-6gх25.88.35.016 | Болт | 1; | |
| 11 | М10-6Н.6.019 | Гайка | 1; | |
| 12 | 14.65Г.06 | Шайба | 1; | |
| 13 | 14.01.08кп.019 | Шайба | 1; | |
| 14 | 245-3509502-А | Ось | 1; | |
| 15 | 245-3509510 | Корпус ролика | 1; | |
| 16 | ХС26-0.19 | Хомут стяжной | 1; | |
| 17 | 10.65Г.06 | Шайба | 1; | |
| 18 | 245-1307027 | Штуцер | 1; | |
| 19 | 20х29-360-1,6 | Рукав | 1; | |
| 20 | 245-3509501-А | Шкив ролика | 1; | |
| 21 | 36-1104788-01 | Прокладка | 1; | |
| 22 | 4331-3509009 | Компрессор | 1; | |
| 23 | 265-3509030-А | Штуцер | 1; | |
| 24 | 240-3509037-А | Прокладка | 1; | |
| 25 | 265-3509040-А | Штуцер | 1; | |
| 26 | 245-3509103 | Прокладка | 1; | |
| 27 | 245-3509410 | Стойка | 1; | |
| 28 | 240-3509150-01 | Маслопровод | 1; | |
| 29 | 240-3509232 | Штуцер | 1; | |
| 30 | 240-3509233 | Болт штуцера | 1; | |
| 31 | 245-3509300 | Шкив | 1; | |
| 32 | 245-3509400-А | Кронштейн | 1; | |
| 33 | 245-3509420 | Кронштейн | 1; | |
| 34 | 245-3509500-А | Ролик натяжной | 1; | |
| 35 | 245-3509104 | Штуцер | 1; |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
