Вентилятор отопителя
/ ЗИЛ-43272Н, 43273Н

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

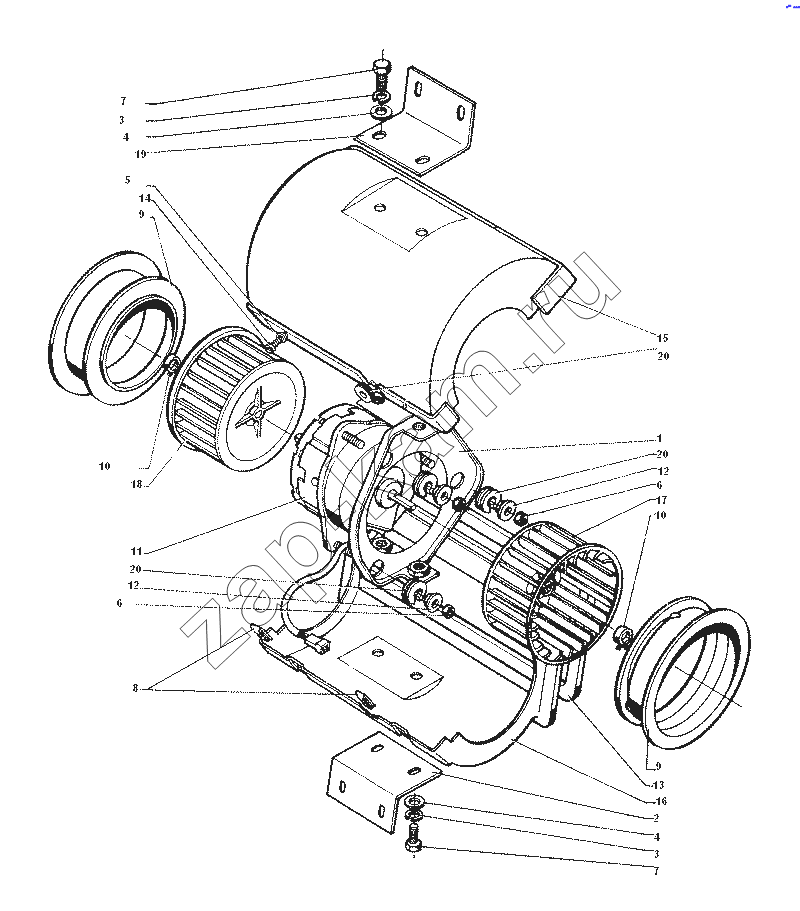

Схема/чертеж: Вентилятор отопителя / ЗИЛ-43272Н, 43273Н
1
2
3
3
4
4
5
6
6
7
7
8
9
9
10
10
11
12
12
13
14
15
16
17
18
19
20
20
20
Поз. Артикул Название детали Кол-во Цена
4331-8118069 4331-8118069 Колесо рабочее с электродвигателем в сборе 0; -
5301-8118010 5301-8118010 Вентилятор отопителя в сборе 0; -
1 5301-8118193 Кронштейн электродвигателя 1; -
2 4331-8118083 Кронштейн вентилятора нижний 1; -
3 252135-П2 Шайба пружинная 1; -
4 252038-П29 Шайба 1; -
5 252036-П29 Шайба 1; -
6 250508-П29 Гайка 1; -
7 201456-П29 Болт 1; -
8 4331-8118249 Скоба улитки 1; -
9 4331-8118234 Заборник улитки 1; -
10 487105-П Хомут 1; -
11 118К-3730024 Электродвигатель отопителя МЭ272-Б в сборе 1; -
12 4331-8118183 Проставка 1; -
13 4331-8118187 Прокладка вентилятора 1; -
14 45 9642 1028 Винт 1; -
15 4331-8118036 Улитка вентилятора верхняя часть 1; -
16 4331-8118042 Улитка вентилятора нижняя часть 1; -
17 4331-8118065 Колесо рабочее левое 1; -
18 4331-8118068 Колесо рабочее правое 1; -
19 4331-8118082 Кронштейн вентилятора 1; -
20 4331-8118153 Втулка крепления трубки привода управления сцеплением 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
