Вентиляционный люк
/ ЗИЛ-43272Н, 43273Н

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

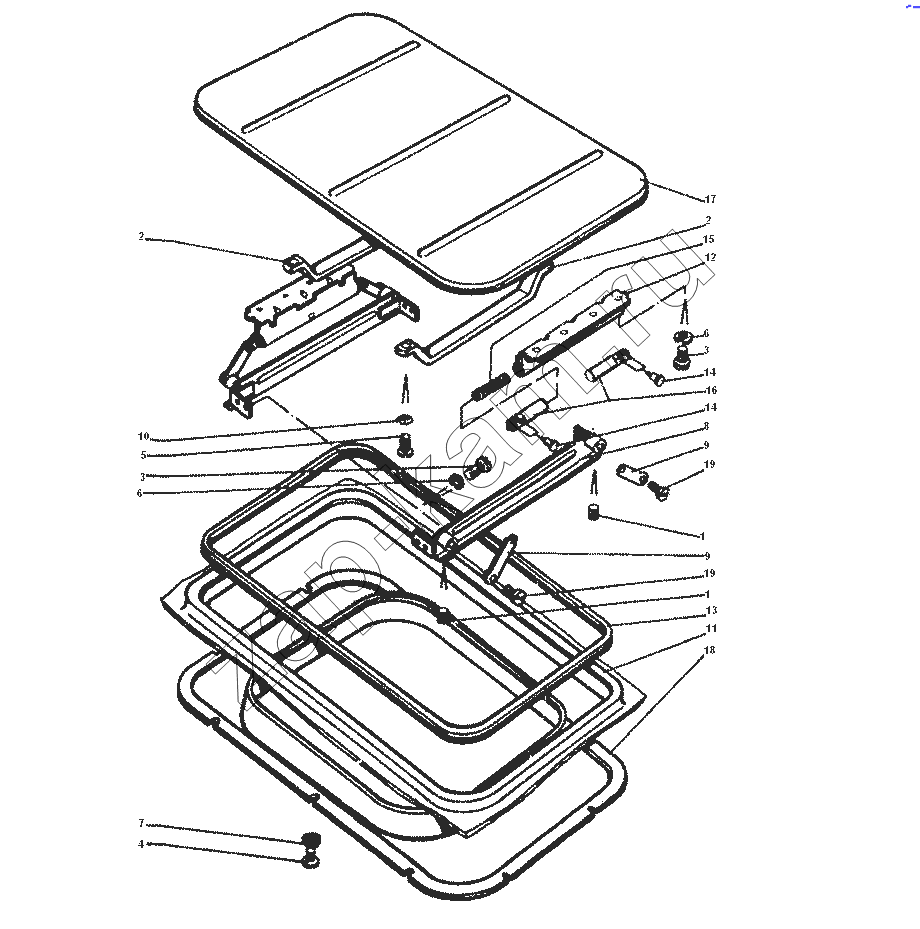

Схема/чертеж: Вентиляционный люк / ЗИЛ-43272Н, 43273Н
1
1
2
2
3
3
4
5
6
6
7
8
9
9
10
11
12
13
14
14
15
16
17
18
19
19
Поз. Артикул Название детали Кол-во Цена
1 402130-П29 Винт 1; -
2 4331-8202105 Поручень 1; -
3 201418-П29 Болт 1; -
4 221609-П29 Винт 1; -
5 221664-П29 Винт 1; -
6 252134-П2 Шайба пружинная 1; -
7 252304-П29 Шайба 1; -
8 4331-5713834 Основание 1; -
9 4331-5713875 Рычаг толкателя 1; -
10 252264-П29 Шайба 1; -
11 432720-5000020 Кабина в сборе 1; -
12 4331-5713864 Корпус 1; -
13 4331-5713570 Уплотнитель крышки люка 1; -
14 4331-5713437 Ось толкателя 1; -
15 4331-5713381 Пружина механизма люка 1; -
16 4331-5713725 Толкатель с рычагом в сборе 0; -
16 4331-5713033 Толкатель 1; -
17 4331-5713010-01 Крышка в сборе 1; -
18 4331-5702093 Раскладка люка 1; -
19 4331-5713867 Ось 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
