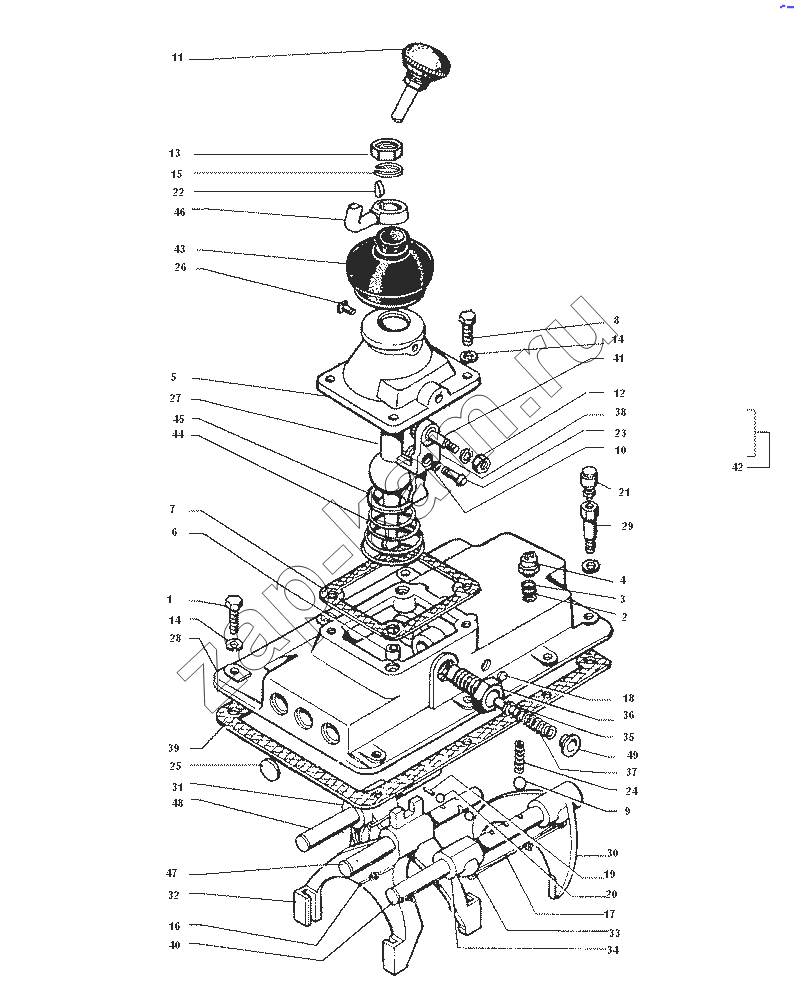

Верхняя крышка и механизм переключения передач
/ ЗИЛ-43272Н, 43273Н
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
| Поз. | Артикул | Название детали | Кол-во | |
|---|---|---|---|---|
| 130-1702059-А | 130-1702059-А | Предохранитель выключения первой передачи и заднего хода в сборе | 0; | |
| 433160-1702010 | 433160-1702010 | Крышка коробки передач в сборе | 0; | |
| 1 | 201498-П29 | Болт | 1; | |
| 2 | 131-3710773 | Шайба регулировочная | 1; | |
| 3 | 131-3710152-Б | Прокладка уплотнительная | 1; | |
| 4 | 131-3710136-12 | Выключатель фонарей заднего хода 5217.3710 или В3Х-1 | 1; | |
| 5 | 130-1702221-А | Картер рычага переключения передач | 1; | |
| 6 | 130-1702225 | Втулка установочная | 1; | |
| 7 | 130-1702223 | Прокладка картера рычага переключения передач | 1; | |
| 8 | 201501-П8 | Болт | 1; | |
| 9 | 306203-П | Шарик | 1; | |
| 10 | 130-1702175 | Кольцо замочное сухаря | 1; | |
| 11 | 3307-1703088 | Рукоятка рычага | 1; | |
| 12 | 250512-П29 | Гайка | 1; | |
| 13 | 250615-П8 | Гайка | 1; | |
| 14 | 252136-П2 | Шайба пружинная | 1; | |
| 15 | 252157-П2 | Шайба пружинная | 1; | |
| 16 | 258254-П | Шплинт-проволока | 1; | |
| 17 | 258260-П | Шплинт-проволока | 1; | |
| 18 | 260303-П | Заглушка | 1; | |
| 19 | 305453-П | Штифт | 1; | |
| 20 | 306205-П | Шарик | 1; | |
| 21 | 307908-П | Сапун в сборе | 1; | |
| 22 | 418247-П | Шпонка рычага | 1; | |
| 23 | 130-1702173 | Сухарь промежуточного рычага | 1; | |
| 24 | 120-1702106 | Пружина фиксатора стержня переключения передач | 1; | |
| 25 | 260310-П | Заглушка | 1; | |
| 26 | 130-1702017 | Стопор рычага переключения передач | 1; | |
| 27 | 432720-1702119 | Наконечник рычага | 1; | |
| 28 | 433160-1702015 | Крышка коробки передач | 1; | |
| 29 | 130-1702171-А | Болт крышки установочный | 1; | |
| 30 | 130-1702024 | Вилка включения первой передачи и заднего хода | 1; | |
| 31 | 130-1702027-Б | Вилка переключения второй и третьей передач в сборе | 1; | |
| 32 | 130-1702033-Б | Вилка переключения четвертой и пятой передач | 1; | |
| 33 | 120-1702040 | Болт стопорный вилок и головок коробки передач | 1; | |
| 34 | 130-1702053 | Головка стержня переключения первой передачи и заднего хода | 1; | |
| 35 | 130-1702056-Б | Сухарь предохранителя | 1; | |
| 36 | 130-1702057-Б | Корпус предохранителя | 1; | |
| 37 | 130-1702058-Б | Пружина предохранителя | 1; | |
| 38 | 130-1702165-Б | Рычаг промежуточный переключения первой передачи и заднего хода | 1; | |
| 39 | 130-1702014 | Прокладка крышки коробки передач | 1; | |
| 40 | 130-1702060 | Стержень переключения первой передачи и заднего хода | 1; | |
| 41 | 130-1702169 | Ось промежуточного рычага первой передачи и заднего хода | 1; | |
| 42 | 130-1702162-Б | Рычаг промежуточный переключения первой передачи и заднего хода | 1; | |
| 43 | 130-1702155-А | Чехол рычага переключения передач | 1; | |
| 44 | 130-1702130 | Пружина рычага переключения передач | 1; | |
| 45 | 130-1702125 | Опора рычага переключения передач | 1; | |
| 46 | 432720-1702118 | Рычаг переключения передач | 1; | |
| 46 | 432720-1702220 | Рычаг переключения передач | 0; | |
| 47 | 130-1702074-Б | Стержень переключения четвертой и пятой передач | 1; | |
| 48 | 130-1702064-Б | Стержень переключения второй и третьей передач | 1; | |
| 49 | 130-1702061-Б | Пробка корпуса предохранителя | 1; |
