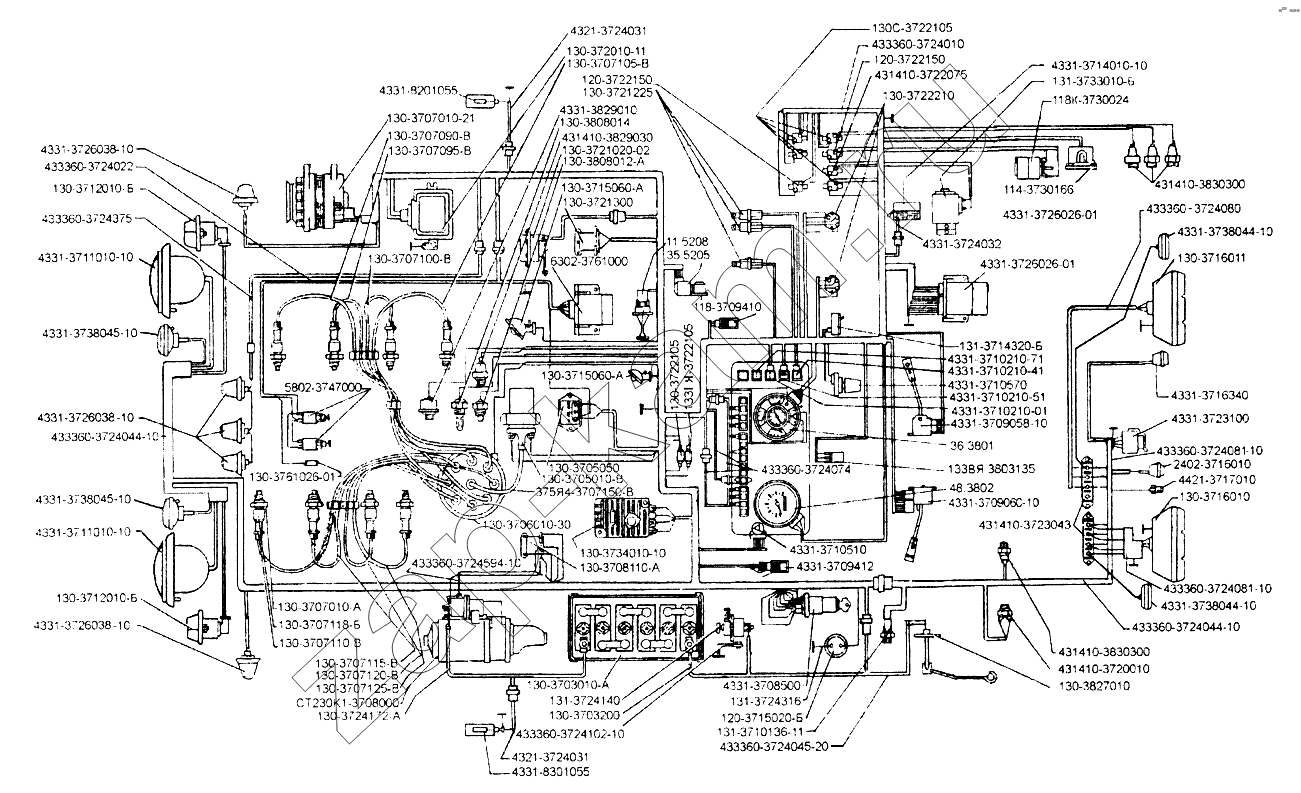

Схема электрооборудования
/ ЗИЛ-433110
133ГЯ-3722105
130-3707105-В
130-3707115-В
433360-3724102-10
375Я4-3707150-В
131-3724316
130-3706010-30
130-3702010-11
4331-3710570
130-3705050
114-3730166
130-3708110-А
130-3707100-В
130-3707120-В
431410-3722075
130С-3722105
120-3722150
120-3722150
131-3703200
130-3724172-А2
130-3707125-В
130-3707095-В
130-3707090-В
130-3707110-В
130-3721225
133ВЯ-3803135
4331-3726026-01
4331-3726026-01
2402.3716010
131-3714320-Б
4331-3738044-10
4331-3738044-10
4331-3738045-10
4331-3738045-10
4331-3726038-10
4331-3726038-10
4331-3726038-10
4421-3717010
130-3712010-Б
130-3712010-Б
130-3715060-А
130-3715060-А
118К-3730024
11.5208
35.5205
130-3716010
130-3716011
120-3715020-Б
4331-3723100
130-3707010-А
130-3721020-02
130-3721300
130-3707118-Б
48.3802
СТ230К1-3708000
4331-3711010-10
4331-3711010-10
4331-3716340
131-3733010-Б
130-3703010-А
431410-3829030
130-3808014
4331-3829010
130-3808012-А
130-3827010
433360-3724022
4331-3724032
433360-3724081-10
433360-3724081-10
433360-3724080
431410-3830300
431410-3830300
130-3701010-21
6302.3761000
4331-3710510
4331-3710210-51
131-3703140
4331-3710210-41
4331-3708500
4331-3710210-71
431410-3720010
4331-3710210-01
131-3710136-11
433360-3724045-20
36.3801
4331-3709060-10
130-3734010-01
4331-8201055
4331-8201055
130-3761026-01
431410-3723043
4331-3709412
118К-3709410
4331-3709058-10
4331-3714010-10
130-3722210
5802.3747000
130-3705010-В
433360-3724044-10
433360-3724044-10
4321-3724031
4321-3724031
433360-3724074
433360-3724010
433360-3724594-10
433360-3724375
130-3722105
| Поз. | Артикул | Название детали | 433360 | 442160 | 494560 | 433110 | |
|---|---|---|---|---|---|---|---|
| 133ГЯ-3722105 | 133ГЯ-3722105 | Предохранитель плавкий ПР119Б-01 10А | 1 | 1 | 1 | 1 | |
| 130-3707105-В | 130-3707105-В | Провод к свече четвертого цилиндра в сборе | 1 | 1 | 1 | ||
| 130-3707115-В | 130-3707115-В | Провод к свече шестого цилиндра в сборе | 1 | 1 | 1 | 1 | |
| 433360-3724102-10 | 433360-3724102-10 | Провод кабина-рама в сборе | 1 | 1 | 1 | ||
| 375Я4-3707150-В | 375Я4-3707150-В | Провод катушка зажигания-распределитель в сборе | 1 | 1 | 1 | 1 | |
| 131-3724316 | 131-3724316 | Провод массы штепсельной розетки переносной лампы в сборе | 1 | 1 | 1 | 1 | |
| 130-3706010-30 | 130-3706010-30 | Распределитель 46.3706 | 1 | 1 | 1 | 1 | |
| 130-3702010-11 | 130-3702010-11 | Регулятор напряжения 201.3702 в сборе | 1 | 1 | 1 | 1 | |
| 4331-3710570 | 4331-3710570 | Выключатель освещения щитка приборов ВК416Б-01 | 1 | 1 | 1 | 1 | |
| 130-3705050 | 130-3705050 | Резистор цепи катушки зажигания СЭ107 | 1 | 1 | 1 | 1 | |
| 114-3730166 | 114-3730166 | Сопротивление | 1 | 1 | 1 | 1 | |
| 130-3708110-А | 130-3708110-А | Реле стартера РС502 | 1 | 1 | 1 | 1 | |
| 130-3707100-В | 130-3707100-В | Провод к свече третьего цилиндра в сборе | 1 | 1 | 1 | 1 | |
| 130-3707120-В | 130-3707120-В | Провод к свече седьмого цилиндра в сборе | 1 | 1 | 1 | 1 | |
| 431410-3722075 | 431410-3722075 | Предохранитель термобиметаллический кнопочный ПР315, 15А | 1 | 1 | 1 | 1 | |
| 130С-3722105 | 130С-3722105 | Предохранитель термобиметаллический ПР310 10А | 4 | 4 | 4 | 4 | |
| 120-3722150 | 120-3722150 | Предохранитель 20А | 2 | 2 | 2 | 2 | |
| 131-3703200 | 131-3703200 | Провод аккумуляторной батареи к выключателю массы в сборе | 1 | 1 | 1 | 1 | |
| 433110-3724096 | 433110-3724096 | Провод батарея аккумуляторная/выключатель массы в сборе | 1 | 1 | 1 | ||
| 130-3724172-А2 | 130-3724172-А2 | Провод батарея аккумуляторная-стартер в сборе | 1 | 1 | 1 | ||
| 433110-3724172 | 433110-3724172 | Провод батарея аккумуляторная/стартер в сборе | 1 | ||||
| 130-3707125-В | 130-3707125-В | Провод к свече восьмого цилиндра в сборе | 1 | 1 | 1 | 1 | |
| 130-3707095-В | 130-3707095-В | Провод к свече второго цилиндра в сборе | 1 | 1 | 1 | 1 | |
| 130-3707090-В | 130-3707090-В | Провод к свече первого цилиндра в сборе | 1 | 1 | 1 | 1 | |
| 130-3707110-В | 130-3707110-В | Провод к свече пятого цилиндра в сборе | 1 | 1 | 1 | 1 | |
| 130-3721225 | 130-3721225 | Реле универсальное 111.3747 | 3 | 3 | 3 | 3 | |
| 133ВЯ-3803135 | 133ВЯ-3803135 | Прерыватель контрольной лампы стояночного тормоза типа РС492 в сборе | 1 | 1 | 1 | 1 | |
| 4331-3726026-01 | 4331-3726026-01 | Реле-прерыватель указателей поворота РС950-П | 1 | 1 | 1 | 1 | |
| 2402.3716010 | 2402.3716010 | Фонарь задний противотуманный 24.3716 | 1 | 1 | 1 | 1 | |
| 131-3714320-Б | 131-3714320-Б | Фонарь кабины ПК142 | 1 | 1 | 1 | 1 | |
| 4331-3738044-10 | 4331-3738044-10 | Фонарь габаритный задний в сборе 35.3731 | 2 | 2 | 2 | 2 | |
| 4331-3738045-10 | 4331-3738045-10 | Фонарь габаритный передний в сборе 36.3731 | 2 | 2 | 2 | 2 | |
| 4331-3726038-10 | 4331-3726038-10 | Фонарь автопоезда и указателей поворота 51-3726 | 5 | 5 | 5 | 5 | |
| 4421-3717010 | 4421-3717010 | Фонарь освещения номерного знака ФП131 | 1 | 1 | 1 | 1 | |
| 130-3712010-Б | 130-3712010-Б | Фонарь передний ПФ130 в сборе | 2 | 2 | 2 | 2 | |
| 130-3715060-А | 130-3715060-А | Лампа подкапотная ПД308А в сборе | 2 | 2 | 2 | 2 | |
| 118К-3730024 | 118К-3730024 | Электродвигатель отопителя МЭ272-Б в сборе | 1 | 1 | 1 | 1 | |
| 11.5208 | 11.5208 | Омыватель стекла и фар 4331-5208100 | 1 | 1 | 1 | 1 | |
| 35.5205 | 35.5205 | Электродвигатель стеклоочистителя | 1 | 1 | 1 | 1 | |
| 130-3716010 | 130-3716010 | Фонарь задний правый ФП130-Б или 357.3716 в сборе | 1 | 1 | 1 | 1 | |
| 130-3716011 | 130-3716011 | Фонарь задний левый ФП130 или 357.3716 в сборе | 1 | 1 | 1 | 1 | |
| 120-3715020-Б | 120-3715020-Б | Розетка штепсельная переносной лампы 47-К в сборе | 1 | 1 | 1 | 1 | |
| 4331-3723100 | 4331-3723100 | Розетка штепсельная прицепа ПС300А3-100 | 1 | 1 | 1 | 1 | |
| 130-3707010-А | 130-3707010-А | Свеча зажигания типа А11-А в сборе | 8 | 8 | 8 | 8 | |
| 130-3721020-02 | 130-3721020-02 | Сигнал звуковой С311-01 | 1 | 1 | 1 | 1 | |
| 130-3721300 | 130-3721300 | Сигнал шумовой РС508 | 1 | 1 | 1 | 1 | |
| А-32356 | А-32356 | Сигнализатор 12.3803 | 1 | ||||
| 130-3707118-Б | 130-3707118-Б | Сопротивление помехоподавляющее СЭ110 | 8 | 8 | 8 | 8 | |
| 48.3802 | 48.3802 | Спидометр в сборе | 1 | 1 | 1 | 1 | |
| СТ230К1-3708000 | СТ230К1-3708000 | Стартер СТ230К1 в сборе | 1 | 1 | 1 | 1 | |
| 4331-3711010-10 | 4331-3711010-10 | Фара головного света ФГ 150-Г1 | 2 | 2 | 2 | 2 | |
| 4331-3716340 | 4331-3716340 | Фонарь заднего хода в сборе ФП135-В | 1 | 1 | |||
| 131-3733010-Б | 131-3733010-Б | Электромагнит клапана | 1 | 1 | 1 | 1 | |
| 130-3703010-А | 130-3703010-А | Батарея аккумуляторная с электролитом | 1 | 1 | 1 | 1 | |
| 431410-3829030 | 431410-3829030 | Датчик сигнализатора давления масла ММ111Д | 1 | 1 | 1 | 1 | |
| 130-3808014 | 130-3808014 | Датчик указателя аварийного перегрева охлаждающей жидкости ТМ111-05 | 1 | 1 | 1 | 1 | |
| 4331-3829010 | 4331-3829010 | Датчик указателя давления масла ММ355 | 1 | 1 | 1 | 1 | |
| 130-3808012-А | 130-3808012-А | Датчик указателя температуры охлаждающей жидкости ТМ100-В | 1 | 1 | 1 | 1 | |
| 130-3827010 | 130-3827010 | Датчик указателя уровня топлива типа БМ165-Б | 2 | 1 | 2 | 1 | |
| 433360-3724022 | 433360-3724022 | Жгут проводов блока управления ЭПХХ и ограничителем максимальной частоты вра-щения коленчатого | 1 | 1 | 1 | 1 | |
| 4331-3724032 | 4331-3724032 | Жгут проводов верхний в сборе | 1 | 1 | 1 | 1 | |
| 433110-3724081-20 | 433110-3724081-20 | Жгут проводов заднего левого фонаря в сборе | 1 | ||||
| 433360-3724081-10 | 433360-3724081-10 | Жгут проводов заднего левого фонаря в сборе | 1 | ||||
| 4331-3724080 | 4331-3724080 | Жгут проводов заднего правого фонаря в сборе | 1 | ||||
| 433360-3724080 | 433360-3724080 | Жгут проводов заднего правого фонаря в сборе | 1 | ||||
| 431410-3830300 | 431410-3830300 | Датчик аварийного падения давления типа ММ124Д в сборе | 4 | 4 | 4 | 4 | |
| 130-3701010-21 | 130-3701010-21 | Генератор 32.3701 в сборе | 1 | 1 | 1 | 1 | |
| 6302.3761000 | 6302.3761000 | Блок САУ ЭПХХ и ограничителя максимальной частоты вращения коленчатого вала 6302.3761 | 2 | 2 | 2 | 2 | |
| 4331-3710510 | 4331-3710510 | Выключатель аварийной световой сигнализации | 1 | 1 | 1 | 1 | |
| 4331-3710210-51 | 4331-3710210-51 | Выключатель блокировки дифференциала, 3832.3710-10.28 | 1 | 1 | 1 | 1 | |
| 118К-3710470 | 118К-3710470 | Выключатель ВК343-01.17 | 1 | ||||
| 131-3703140 | 131-3703140 | Выключатель массы аккумуляторной батареи типа ВК318-Б | 1 | 1 | 1 | 1 | |
| 4331-3710210-41 | 4331-3710210-41 | Выключатель нагревателя зеркала заднего вида 3832.3710-02.23 | 1 | 1 | 1 | 1 | |
| 4331-3708500 | 4331-3708500 | Выключатель приборов и стартера ВК350 | 1 | 1 | 1 | 1 | |
| 4331-3710210-71 | 4331-3710210-71 | Выключатель противотуманного заднего фонаря 3832.3710-02.04 | 1 | 1 | 1 | 1 | |
| 431410-3720010 | 431410-3720010 | Выключатель сигналов торможения ММ125Д или 2802.3829 в сборе | 3 | 3 | 3 | 3 | |
| 4331-3710210-01 | 4331-3710210-01 | Выключатель нагревателя зеркала заднего вида 3832.3710-02.23 | 1 | 1 | 1 | 1 | |
| 131-3710136-11 | 131-3710136-11 | Выключатель фонарей заднего хода ВК-403 или 52.3710 | 1 | 1 | 1 | 1 | |
| 433110-3724045-10 | 433110-3724045-10 | Жгут проводов задний левый в сборе | 1 | ||||
| 433360-3724045-20 | 433360-3724045-20 | Жгут проводов задний левый в сборе | 1 | 1 | |||
| 442160-3724045-20 | 442160-3724045-20 | Жгут проводов задний левый в сборе | 1 | ||||
| 36.3801 | 36.3801 | Комбинация приборов в сборе | 1 | 1 | 1 | 1 | |
| 4331-3709060-10 | 4331-3709060-10 | Комбинированный переключатель света 1112.3769 | 1 | 1 | 1 | 1 | |
| 130-3734010-01 | 130-3734010-01 | Коммутатор транзисторный ТК102А | 1 | 1 | 1 | 1 | |
| 4331-8201055 | 4331-8201055 | Нагреватель зеркала 20.3741 | 2 | 2 | 2 | 2 | |
| 130-3761026-01 | 130-3761026-01 | Контакт неподвижный | 1 | 1 | 1 | 1 | |
| 431410-3723043 | 431410-3723043 | Панель соединительная 4-х клеммовая в сборе | 2 | 2 | 2 | 2 | |
| 4331-3709412 | 4331-3709412 | Переключатель габаритных огней и фар головного света П147-04.04 | 1 | 1 | 1 | 1 | |
| 118К-3709410 | 118К-3709410 | Переключатель электродвигателя отопителя | 1 | 1 | 1 | 1 | |
| 4331-3709058-10 | 4331-3709058-10 | Переключатель стеклоочистителя 9912.3709 | 1 | 1 | 1 | 1 | |
| 4331-3714010-10 | 4331-3714010-10 | Плафон кабины 111.3714 | 1 | 1 | 1 | 1 | |
| 130-3722210 | 130-3722210 | Предохранитель 7,5А | 2 | 2 | 2 | 2 | |
| 5802.3747000 | 5802.3747000 | Клапан ограничителя максимальной частоты вращения коленчатого вала | 2 | 2 | 2 | 2 | |
| 130-3705010-В | 130-3705010-В | Катушка зажигания Б114-Б | 1 | 1 | 1 | 1 | |
| 433110-3724044-10 | 433110-3724044-10 | Жгут проводов задний правый в сборе | 1 | ||||
| 433360-3724044-10 | 433360-3724044-10 | Жгут проводов задний правый в сборе | 1 | ||||
| 442160-3724044-20 | 442160-3724044-20 | Жгут проводов задний правый в сборе | 1 | ||||
| 494560-3724044-30 | 494560-3724044-30 | Жгут проводов задний правый в сборе | 1 | ||||
| 4321-3724031 | 4321-3724031 | Жгут проводов нагревателя зеркала в сборе | 2 | 2 | 2 | 2 | |
| 433360-3724074 | 433360-3724074 | Жгут проводов сигнализаторов в сборе | 1 | 1 | 1 | ||
| 433110-3724010 | 433110-3724010 | Жгут проводов средний в сборе | 1 | 1 | |||
| 433360-3724010 | 433360-3724010 | Жгут проводов средний в сборе | 1 | 1 | |||
| 442160-3724010 | 442160-3724010 | Жгут проводов средний в сборе | 1 | ||||
| 433360-3724594-10 | 433360-3724594-10 | Жгут проводов стартера в сборе | 1 | 1 | 1 | 1 | |
| 433360-3724375 | 433360-3724375 | Жгут проводов фонарей автопоезда в сборе | 1 | 1 | 1 | 1 | |
| 130-3722105 | 130-3722105 | Предохранитель 6А | 1 | 1 | 1 | 1 |
