Тройной защитный клапан
/ ЗИЛ-433360

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

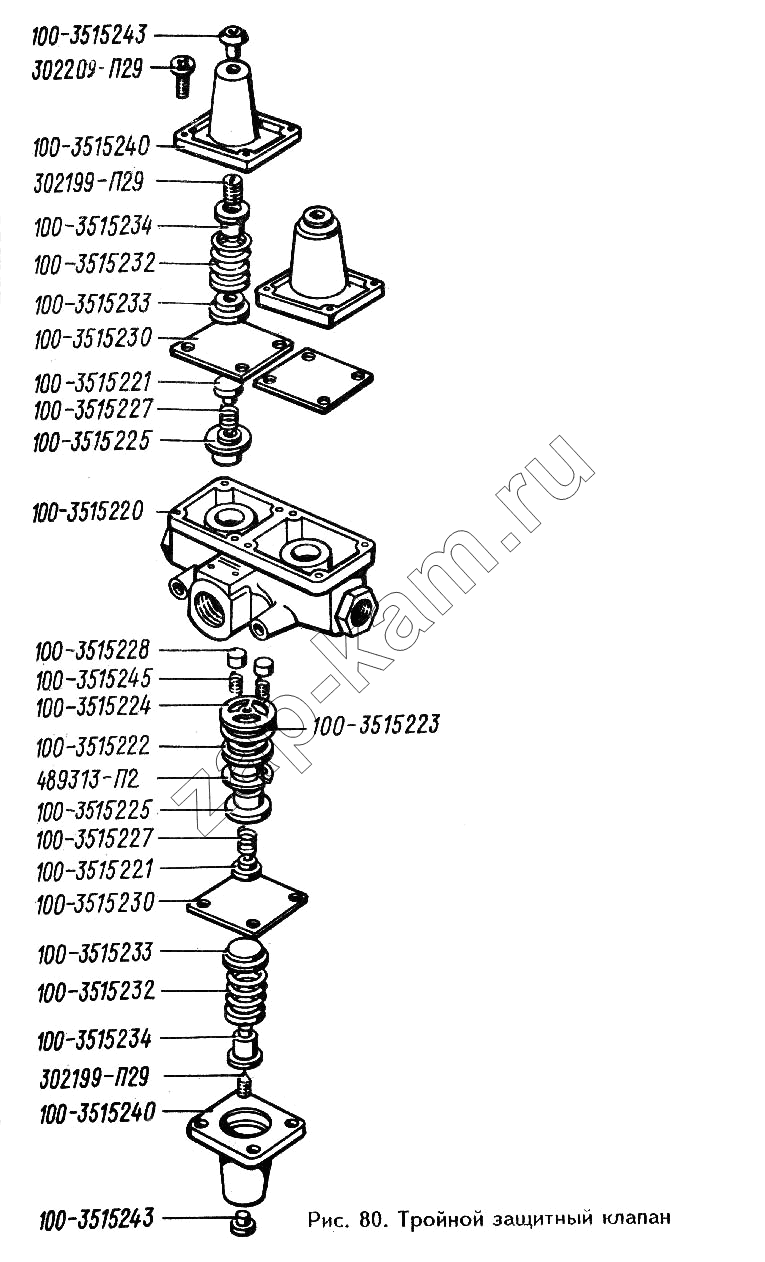

Схема/чертеж: Тройной защитный клапан / ЗИЛ-433360
100-3515240
100-3515240
100-3515224
100-3515221
100-3515221
100-3515234
100-3515234
100-3515245
100-3515227
100-3515227
100-3515232
100-3515232
100-3515223
100-3515233
100-3515233
100-3515222
302199-П29
302199-П29
100-3515220
489313-П2
100-3515243
100-3515243
100-3515228
100-3515225
100-3515225
100-3515230
100-3515230
302209-П29
Поз. Артикул Название детали 1) ЗИЛ-4333602) ЗИЛ-4421603) ЗИЛ-494560 Цена
100-3515240 100-3515240 Крышка корпуса клапана 333 -
100-3515224 100-3515224 Шайба 111 -
100-3515221 100-3515221 Толкатель пружины 333 -
100-3515234 100-3515234 Тарелка пружины 333 -
100-3515245 100-3515245 Пружина клапана 222 -
100-3515227 100-3515227 Пружина клапана 333 -
100-3515232 100-3515232 Пружина 333 -
100-3515223 100-3515223 О-образное кольцо 111 -
100-3515233 100-3515233 Направляющая пружины 333 -
100-3515222 100-3515222 Направляющая пружины 111 -
302199-П29 302199-П29 Винт 333 -
100-3515220 100-3515220 Корпус тройного защитного клапана 111 -
100-3515209 100-3515209 Комплект запасных частей -
489313-П2 489313-П2 Кольцо упорное 111 -
100-3515243 100-3515243 Колпачок защитный 333 -
100-3515228 100-3515228 Клапан корпуса 222 -
100-3515225 100-3515225 Клапан корпуса 333 -
100-3515210 100-3515210 Клапан защитный тройной в сборе 111 -
100-3515230 100-3515230 Диафрагма 333 -
302209-П29 302209-П29 Винт 121212 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
