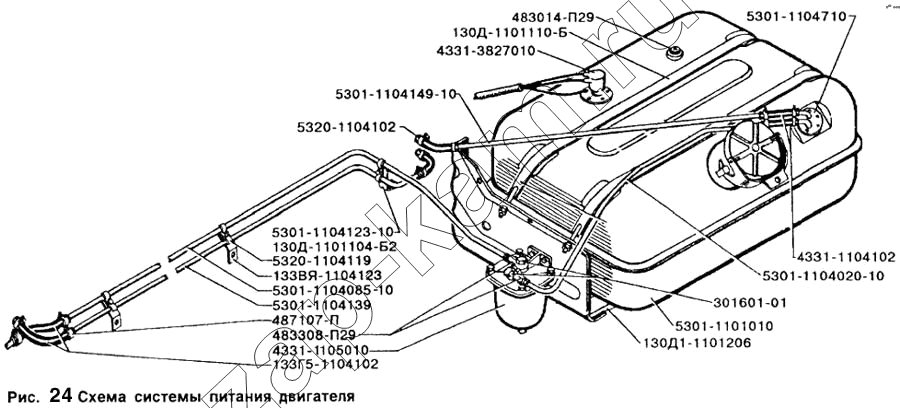

Схема системы питания двигателя
/ ЗИЛ-5301
130Д-1101110-Б
5301-1104020-10
5301-1104085-10
5301-1104710
5301-1104149-10
5301-1104139
4331-1105010
487107-П
5320-1104119
5320-1104102
133Г5-1104102
4331-1104102
4331-3827010
130Д1-1101206
301601-01
5301-1101010
130Д-1101104-Б2
133ВЯ-1104123
5301-1104123-10
483308-П29
483014-П29
| Поз. | Артикул | Название детали | Кол-во | Цена | |
|---|---|---|---|---|---|
| 130Д-1101110-Б | 130Д-1101110-Б | Хомут крепления топливного бака в сборе | 2 | - | |
| 5301-1104020-10 | 5301-1104020-10 | Трубка от топливного бака к фильтру грубой очистки топлива | 1 | - | |
| 5301-1104085-10 | 5301-1104085-10 | Трубка от фильтра грубой очистки к топливному насосу задняя | 1 | - | |
| 5301-1104710 | 5301-1104710 | Трубка приемная с фильтром в сборе | 1 | - | |
| 5301-1104149-10 | 5301-1104149-10 | Трубка слива топлива в топливный бак | 1 | - | |
| 5301-1104070 | 5301-1104070 | Трубка слива топлива из ТНВД | 1 | - | |
| 5301-1103149-10 | 5301-1103149-10 | Трубка соединительная | 1 | - | |
| 5301-1104139 | 5301-1104139 | Трубка соединительная | 1 | - | |
| 431900-1104916 | 431900-1104916 | Трубка топливная к топливоподкачивающему насосу | 1 | - | |
| 4331-1105010 | 4331-1105010 | Фильтр грубой очистки топлива в сборе | 1 | - | |
| 487107-П | 487107-П | Хомут в сборе | 10 | - | |
| 5320-1104119 | 5320-1104119 | Скоба крепления топливопроводов | 3 | - | |
| 252005-П29 | 252005-П29 | Шайба | 2 | - | |
| 252006-П29 | 252006-П29 | Шайба | 4 | - | |
| 252007-П29 | 252007-П29 | Шайба | 4 | - | |
| 305553-П | 305553-П | Шайба | 4 | - | |
| 252135-П2 | 252135-П2 | Шайба пружинная | 5 | - | |
| 252137-П2 | 252137-П2 | Шайба пружинная | 12 | - | |
| 5320-1104102 | 5320-1104102 | Шланг соединительный топливных трубопроводов | 1 | - | |
| 133Г5-1104102 | 133Г5-1104102 | Шланг соединительный топливных трубопроводов | 2 | - | |
| 4331-1104102 | 4331-1104102 | Шланг соединительный топливных трубопроводов | 2 | - | |
| 483327-01 | 483327-01 | Штуцер | 1 | - | |
| 4331-3827010 | 4331-3827010 | Датчик указателя уровня топлива 5302.3827 | 1 | - | |
| 130Д1-1101206 | 130Д1-1101206 | Балка крепления топливного бака с прокладкой в сборе | 2 | - | |
| 201456-П29 | 201456-П29 | Болт | 3 | - | |
| 201458-П29 | 201458-П29 | Болт | 2 | - | |
| 201563-П29 | 201563-П29 | Болт | 4 | - | |
| 201565-П29 | 201565-П29 | Болт | 8 | - | |
| 301601-01 | 301601-01 | Болт полый М14х1,5 | 2 | - | |
| 230076-П29 | 230076-П29 | Винт | 10 | - | |
| 250510-П29 | 250510-П29 | Гайка | 5 | - | |
| 250512-П29 | 250512-П29 | Гайка | 8 | - | |
| 250515-П29 | 250515-П29 | Гайка | 12 | - | |
| 5301-1101010 | 5301-1101010 | Бак топливный в сборе | 1 | - | |
| 130Д-1101105-Б2 | 130Д-1101105-Б2 | Кронштейн крепления топливного бака задний | 1 | - | |
| 130Д-1101104-Б2 | 130Д-1101104-Б2 | Кронштейн крепления топливного бака передний | 1 | - | |
| 133ВЯ-1104123 | 133ВЯ-1104123 | Кронштейн крепления топливных трубопроводов | 2 | - | |
| 5301-1104123-10 | 5301-1104123-10 | Кронштейн крепления топливных трубопроводов | 1 | - | |
| 483308-П29 | 483308-П29 | Наконечник | 2 | - | |
| 262542-П29 | 262542-П29 | Пробка КГ1/4" | 1 | - | |
| 483014-П29 | 483014-П29 | Пробка | 1 | - | |
| 5301-1103010 | 5301-1103010 | Пробка топливного бака в сборе | 1 | - | |
| 5320-3827013 | 5320-3827013 | Прокладка датчика | 2 | - |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
