№13
/ ЗИЛ-5301 (2006)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

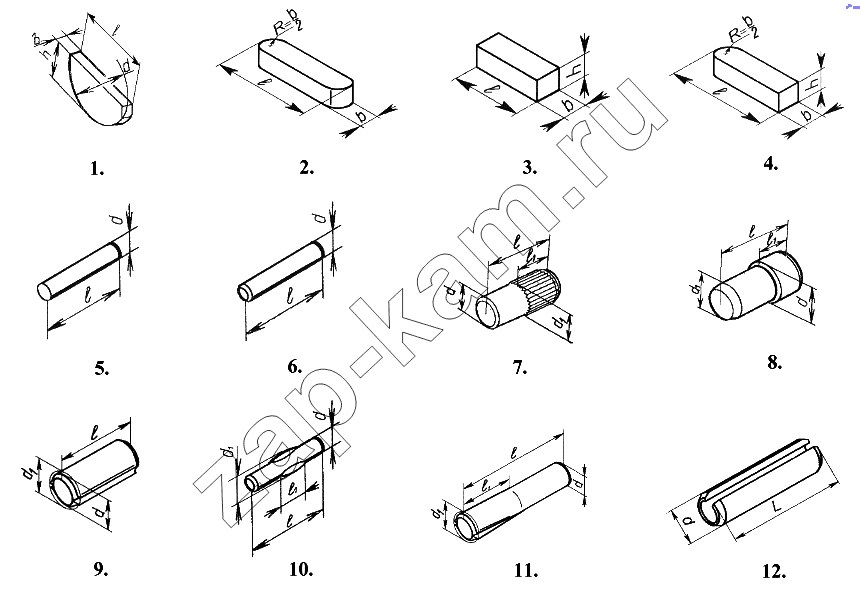

Схема/чертеж: №13 / ЗИЛ-5301 (2006)
1
1
1
1
1
1
1
1
1
1
1
1
2
2
2
3
4
5
5
5
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
7
7
7
7
8
8
8
8
8
9
10
10
11
12
12
12
12
Поз. Артикул Название детали Цена
1 418258-П Шпонка сегментная -
1 304918-П Шпонка сегментная -
1 482702-П Шпонка -
1 418255-П Шпонка сегментная -
1 418256-П Шпонка сегментная -
1 418251-П Шпонка сегментная -
1 418247-П Шпонка рычага -
1 260402-П Шпонка сегментная оси блока шестерен промежуточного вала коробки передач -
1 304905-П Шпонка -
1 304931-П Шпонка сегментная -
1 304919-П Шпонка -
1 304902-П Шпонка -
2 304928-П Шпонка -
2 418355-П Шпонка ведомой конической шестерни -
2 418321-П Шпонка -
3 304926-П29 Шпонка призматическая специальная (bномин=12, bпред.откл=-0,035, h=8, l=25) -
4 304917 Шпонка призматическая специальная (bномин=14, bпред.откл=-0,035, h=10, l=55) -
5 258425 Штифт цилиндрический (bномин=6, bпред.откл=-0,075, l=45) -
5 258387 Штифт цилиндрический (bномин=4, bпред.откл=-0,075, l=8) -
5 258423 Штифт цилиндрический (bномин=6, bпред.откл=-0,075, l=36) -
6 484102-1129 Штифт цилиндрический (специальный) (bномин=3,0, bпред.откл=+0,003, l=9) -
6 306172-П Штифт установочный -
6 306196-П Штифт цилиндрический (специальный) (bномин=15, bпред.откл=-0,12, l=84) -
6 305459 Штифт цилиндрический (специальный) (bномин=18, bпред.откл=-0,018, l=35) -
6 305491-П Штифт установочный -
6 305498-П Штифт 2,3Х9,7 -
6 305498-П Штифт 2,3Х9,7 -
6 484102-1129 Штифт цилиндрический (специальный) (bномин=3,0, bпред.откл=+0,003, l=9) -
6 305490-П Штифт 2,8Х9,7 -
6 305490-П Штифт 2,8Х9,7 -
6 305453-П Штифт -
6 305422 Штифт привода масляного насоса до 1993 г -
6 305455-П Штифт -
6 305416-П Штифт -
6 305421-П Штифт цилиндрический (специальный) (bномин=6, bпред.откл=-0,025, l=22) -
6 305443-П8 Штифт -
6 305443-П8 Штифт -
6 484107-П29 Штифт -
6 484107-П29 Штифт -
6 258600 Штифт цилиндрический (bномин=3, bпред.откл=-0,025, l=16) -
6 258602 Штифт цилиндрический (bномин=3, bпред.откл=-0,025, l=20) -
6 258613 Штифт цилиндрический (bномин=4, bпред.откл=-0,030, l=16) -
6 258619 Штифт цилиндрический (bномин=4, bпред.откл=-0,030, l=30) -
6 258620 Штифт цилиндрический (bномин=4, bпред.откл=-0,030, l=36) -
6 258626 Штифт цилиндрический (bномин=5, bпред.откл=-0,030, l=16) -
6 Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, H=6±0,24, L=70+0,95, L0=26) -
6 Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, H=6±0,24, L=70+0,95, L0=26) -
6 305400-П Штифт установочный -
6 306178-П Штифт цилиндрический (специальный) (bномин=10, bпред.откл=-0,100, l=30) -
6 305436 Штифт установочный картера демультипликатора -
6 306148-П Штифт цилиндрический (специальный) (bномин=12, bпред.откл=+0,045, l=24) -
6 305436 Штифт установочный картера демультипликатора -
6 306148-П Штифт цилиндрический (специальный) (bномин=12, bпред.откл=+0,045, l=24) -
6 306199-П29 Штифт установочный -
6 306172-П Штифт установочный -
6 Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, H=6±0,24, L=70+0,95, L0=26) -
7 305417-П8 Штифт цилиндрический с накаткой (dномин=10, dпред.откл=-0,03, d1=10,35, l=30, l1=16) -
7 481120-01 Штифт цилиндрический с накаткой (dномин=4, dпред.откл=-0,08, d1=4,06, l=16, l1=10) -
7 484125 Штифт цилиндрический с накаткой (dномин=4, dпред.откл=-0,08, d1=4,06, l=30, l1=30) -
7 305402-П Штифт -
8 305497-П Штифт установочный -
8 484110 Штифт цилиндрический ступенчатый (dномин=6, dпред.откл=-0,30, d1номин=5, d1пред.откл=-0,18, l1=22, l=13) -
8 305412-П Штифт цилиндрический ступенчатый (dномин=6, dпред.откл=-0,16, d1номин=5, d1пред.откл=+0,05, l1=11, l=7) -
8 305412-П Штифт цилиндрический ступенчатый (dномин=6, dпред.откл=-0,16, d1номин=5, d1пред.откл=+0,05, l1=11, l=7) -
8 305497-П Штифт установочный -
9 484103-П29 Штифт с канавками (bномин=4, bпред.откл=-0,075, d1=4,3, l1=9) -
10 484104-П29 Штифт -
10 484105-П29 Штифт -
11 484106-П29 Штифт -
12 305498-П Штифт 2,3Х9,7 -
12 305498-П Штифт 2,3Х9,7 -
12 305490-П Штифт 2,8Х9,7 -
12 305490-П Штифт 2,8Х9,7 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
