В связи с реструктуризацией и прекращением производства части узлов и деталей ООО “КАМАЗавтотехника” при необходимости замены на автомобилях КамАЗ механизмов переключения делителя передач 15.1771010, 15.1771010-10 и 15.1771010-20 допускается устанавливать вместо них деталь МПДП-1771010А производства “Саратовдизельаппарат”, применяющийся для КП 152 и 154 с ноября 2009 г.
Дополнительно на автомобиле требуется выполнить:

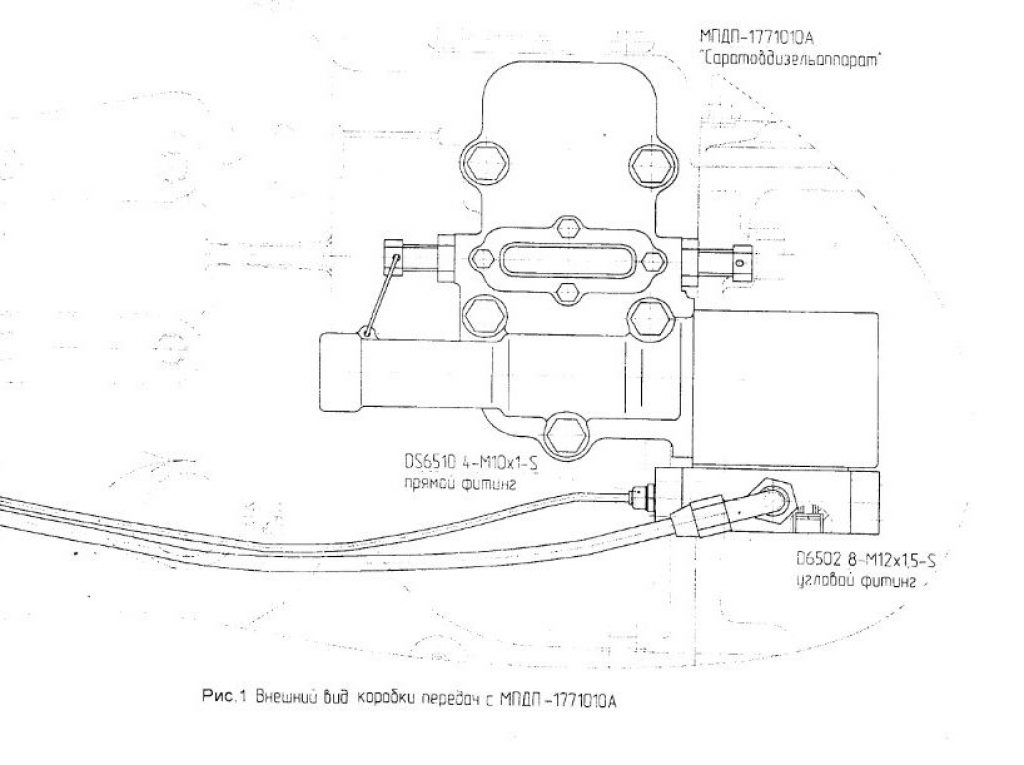

- При замене механизма 15.1771010-20 на МПДП-1771010А необходимо снять с КП редукционный клапан 15.1772100, воздушные трубки подсоединить к воздухораспределителю на МПДП с помощью углового фитинга D6502 8-M12×1,5-S и прямого фитинга DS6510 4-M10×1-S. Внешний вид КП с МПДП на рис. 1 прилагается.
- Перед установкой МПДП-1771010А вместо механизма 15.1771010-10 необходимо отсоединить от МПДП воздухораспределитель, расположенный на нижнем торце цилиндра.
- При установке МПДП-1771010А вместо механизма 15.1771010 на КП 152 и 154 для автомобилей с рукояткой переключения передач в кабине, имеющей кран управления делителем 15.1772132 и пластиковыми трубками для пневмоуправления делителем необходимо снять с КП редукционный клапан 15.1772100, отсоединить трубку от отверстия с обозначением «В» на кране управления делителем 15.1772132, заглушить это отверстие болтом 1/59703/21 М10х1,25-6g×16 с прокладкой 1/02844/60, воздушные трубки подсоединить к воздухораспределителю на МПДП с помощью углового фитинга D6502 8-M12×1,5-S и прямого фитинга DS6590 6-M10×1-S.

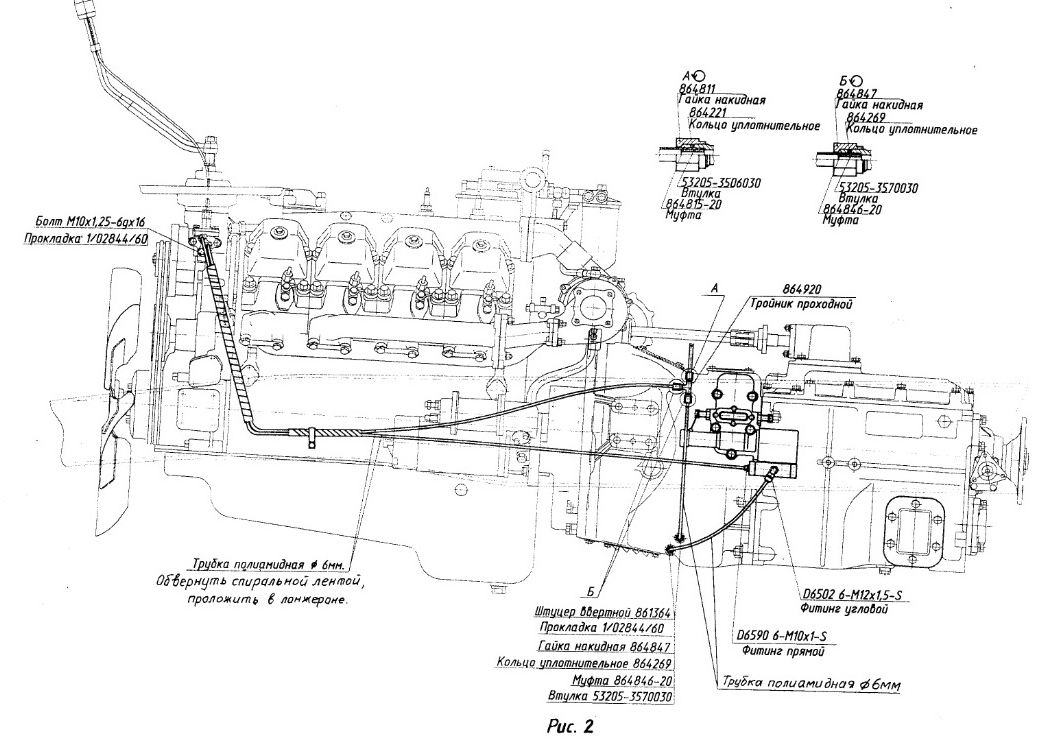

На автомобилях без клапана управления делителем под педалью сцепления, т.е. с металлическими трубками для пневмоуправления делителем при замене механизма 15.1771010 на МПДП-1771010А необходимо выполнить работы по п. 3 и дополнительно подсоединить пластиковые трубки подвода воздуха Ø6 мм в соответствии с рис. 2.
