Блок управления двигателем КАМАЗ 114 EDC7UC31 - BOSCH 0281020114
Блок управления двигателем КАМАЗ 114 EDC7UC31 - BOSCH 0281020114

Блок управления двигателем КАМАЗ 114 EDC7UC31 (ан. Bosch 0.281.020.114) / КИТАЙ

0.281.020.114
1

– Прошивка + 5000 руб.
– Отключение мочевины + 7000 руб.
Гарантия – 2 мес.

На двигатели Камаз Евро-4-5 Common Rail: 740.622, 740.632, 740.662, 740.70, 740.73, 740.74, 740.705, 740.735.

41 950 ₽

в наличии

41 950 ₽

Добавить в избранноеВ избранномУдалено из избранного 1
Производитель:
Артикул: 0.281.020.114
740.70-3724050, 45104111102090, MS6.10281020090, 281.020.114, 740.70-3724060 0281020114, 45104-1111020-90, 45104111102090, 45104111107390,
Категории: , , ,

Класс

Блок управления
Изготовитель

BOSCH (Китай)
Размеры
Вес 1,9 кг
Размеры 40 × 32 × 9 см
zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

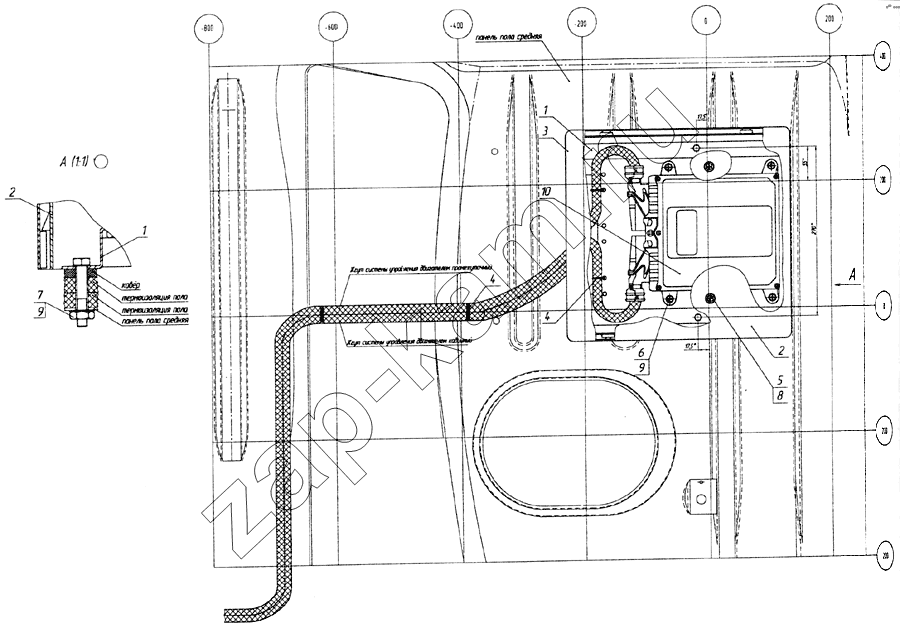

Схема/чертеж: 5460-4071014 Установка электронных блоков управления / КамАЗ 6520 (Euro-2, 3)
1
1
2
2
3
4
4
5
6
7
8
9
9
10
Поз. Артикул Название детали Кол-во Цена
1 5460-4011070 Полка нижняя 1; -
2 5460-4011051 Крышка нижняя 1; -
3 5460-8207020 Установка столика-крышка 1; -
4 53205-3401228 Хомут 10; -
5 1/32740/01 Винт М5-6gх12 2; -
6 1/32796/01 Винт с крестообразным шлицем 4; -
7 1/61023/11 Гайка М8-6Н низкая 2; -
8 1/05193/01 Шайба плоская 5,45х10х1 2; -
9 1/05166/73 Шайба 8 пружинная 6; -
10 45104111102090 Контроллер системы управления двигателем MS6.10281020090 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер

Для программирования необходимо:
номер шасси XTC…
год выпуска

Блок управления на двигатели Камаз Common Rail Евро-3, -4, -5.

Электронный блок управления двигателем (ЭБУ или Electronic control unit – ECU EDC7UC31) подключён к бортовой электросети тремя PIN-разъёмами. На рисунке они обозначены: 1, 2 и 3.

Распиновка блока управления БОШ 114 - EDC7UC31 - 0281020114

Ниже, в таблицах первая цифра обозначает номер PIN-разъёма, вторая номер PIN- контакта в этом разъёме.

PIN- контакт Назначение PIN-контакта

Ответный

PIN-контакт

 Напряжение при подаче питания Уровни логических сигналов
2.01 Управление электромагнитной муфтой вентилятора 1.05 от 2.91 до 3.91 В
2.02 не используется
2.03 Вывод питания “+”, линия 2 1.05 Напряжение бортовой сети
2.04 Управление устройством подогрева топлива 1.05 (напряжение бортовой сети – 0.45) В
2.05 Управление устройством подогрева топлива, заземление Корпус («масса») 0 В
2.06 Управление горным тормозом 1.05 от 2.91 до 3.91 В
2.07 не используется
2.08 не используется
2.09 Датчик скорости вращения распредвала, сигнал 2.10 от 231 до 260 мВ
2.10 Датчик скорости вращения распредвала, заземлени 1.05 0 В
2.11 Управление кондиционером, реле включения 1.05 от 2.91 до 3.91 В
2.12 Датчик давления топлива в рампе, заземление 1.05 0 В
2.13 Датчик давления топлива в рампе, питание 2.12 от 4.9 до 5.1 В
2.14 Датчик давления топлива в рампе, сигнал 2.12 от 4.9 до 5.1 В
2.15 Сигнал датчика температуры охлаждающей жидкости 2.26 от 4.9 до 5.1 В
2.16 Дистанционное управление педалью газа, 1-ый датчик положения, питание 1.05 от 4.9 до 5.1 В
2.17 Дистанционное управление педалью газа, 1-ый датчик положения, заземление Корпус («масса») 0 В
2.18 Дистанционное управление педалью газа, 2-ой датчик положения, заземление Корпус («масса») 0 В
2.19 Датчик скорости вращения коленвала, заземление 1.05 0 В
2.20 не используется
2.21 Дистанционное управление педалью газа, 1-ый датчик положения, сигнал 2.17 0 В

Без нажатия: 0.75 В

Полное: 3.84 В
2.22 Дистанционное управление педалью газа, 2-ой датчик положения, сигнал 2.18 0 В

Без нажатия: 0.375 В

Полное: 1.92 В
2.23 Сигнал датчика скорости вращения коленвала 2.19 от 231 до 260 мВ
2.24 Датчик давления моторного масла, заземление Корпус («масса») 0 В
2.25 Датчик давления / температуры наддувного воздуха Корпус («масса») 0 В
2.26 Датчик температуры охлаждающей жидкости , заземление Корпус («масса») 0 В
‘ Назначение PIN-контакта

Ответный

PIN-контакт

 Напряжение при подаче питания Уровни логических сигналов
2.27 Сигнал датчика давления моторного масла 2.24 от 5.243 до 5.406 В
2.28 Питание датчика давления моторного масла 2.24 от 4.9 до 5.1 В
2.29 Включение горного тормоза 2.17 0 В Включено: > 3.57 В Выключено: < 2.35 В
2.30 не используется
2.31 Дистанционное управление педалью газа, 2-ой датчик положения, питание 2.17 от 4.9 до 5.1 В
2.32 Питание датчика давления моторного масла 2.24 от 4.9 до 5.1 В
2.33 Питание датчика давления наддувного воздуха 2.17 от 4.9 до 5.1 В
2.34 Сигнал датчика давления наддувного воздуха 2.25 от 5.243 до 5.406 В
2.35 Сигнал датчика температуры охлаждающей жидкости 2.26 от 4.9 до 5.1 В
2.36 Сигнал датчика температуры поступающего воздуха 2.25 от 4.9 до 5.1 В
PIN- контакт Назначение PIN-контакта Ответный PIN-контакт Напряжение при подаче питания Уровни логических сигналов
3.01 Форсунка 1 (цилиндр 5) High End 2 1.02
3.02 Форсунка 2 (цилиндр 6) High End 2
3.03 Форсунка 3 (цилиндр 4) High End 2
3.04 Форсунка 1 (цилиндр 1) High End 1
3.05 Форсунка 2 (цилиндр 3) High End 1
3.06 Форсунка 3 (цилиндр 2) High End 1
3.07 не используется
3.08 не используется
3.09 Питание датчика дозировочного блока ТНВД 1.05 (напряжение бортовой сети – 0.26) В
3.10 Сигнал датчика дозировочного блока ТНВД 1.05 от 2.91 до 3.91 В
3.11 Форсунка 3 (цилиндр 2) High End 1
3.12 Форсунка 2 (цилиндр 3) High End 1
3.13 Форсунка 1 (цилиндр 1) High End 1
3.14 Форсунка 3 (цилиндр 4) High End 2
3.15 Форсунка 2 (цилиндр 6) High End 2
3.16 Форсунка 1 (цилиндр 5) High End 2
