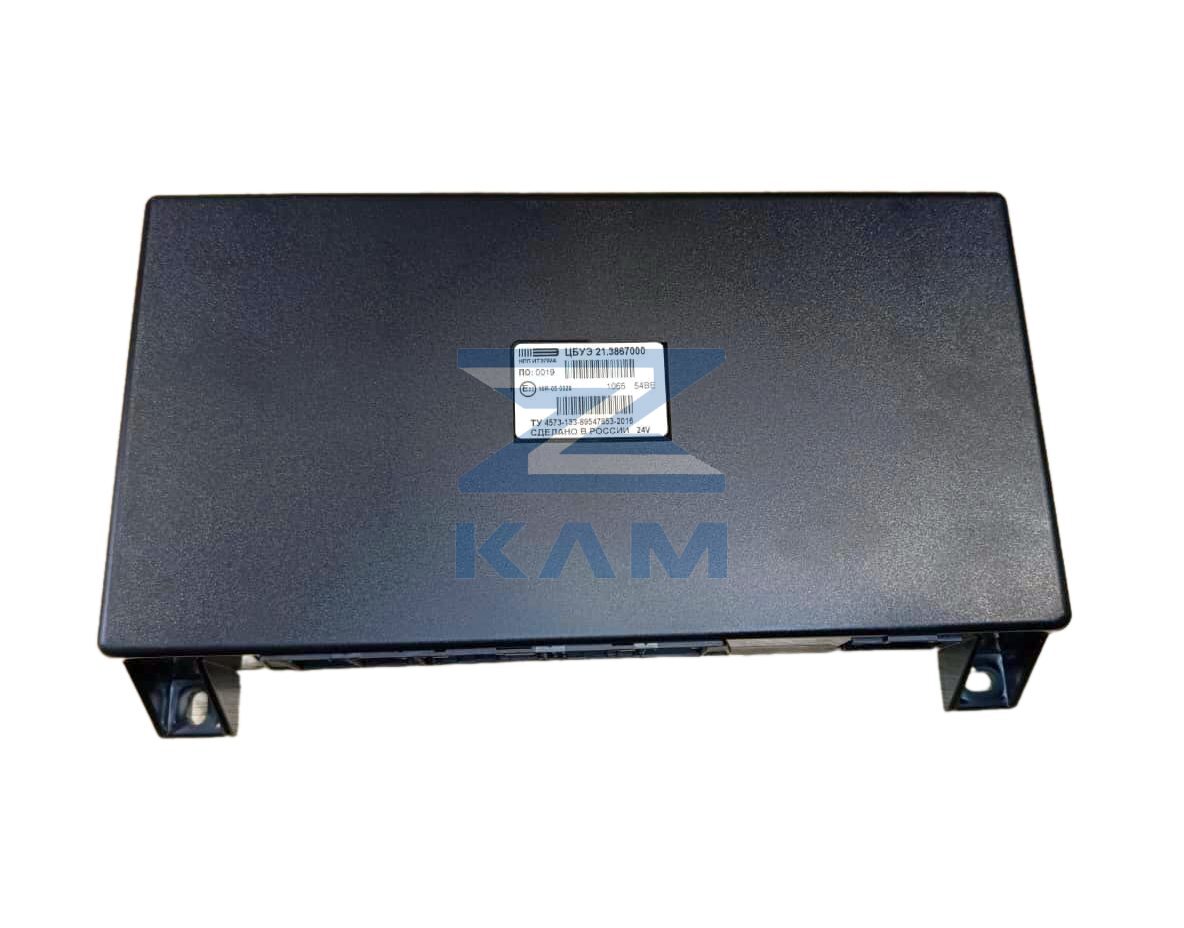

Блок управления электрооборудования центральный КАМАЗ (стар.обр. мультируль) / Итэлма

Технические характеристики

Применяемость

Изделие предназначено для использования в бортовой сети грузовых автомобилей КАМАЗ поколения К4 (включая модели 5490, 65206, 65207) и модернизированных версий с кабиной классического дизайна, оснащенных многофункциональным рулевым колесом.

Функциональные особенности

Устройство выполняет функции центрального контроллера кузовной электроники. Оно обеспечивает:

• Интеграцию органов управления на рулевой колонке с исполнительными механизмами.
• Управление внешним освещением (ближний/дальний свет, габаритные огни, указатели поворота).
• Контроль работы стеклоочистителей и омывателя ветрового стекла в различных режимах.
• Обработку сигналов от датчиков и передачу данных в диагностическую шину.
• Защиту силовых цепей от перегрузок и коротких замыканий без использования плавких предохранителей в некоторых контурах.

Конструкция и модификации

Аппаратная часть базируется на микропроцессорном управлении. В отличие от блоков предыдущих серий, данная модификация содержит программное обеспечение для дешифровки сигналов кнопок мультируля, что позволяет управлять мультимедийной системой и круиз-контролем. Корпус выполнен из термостойкого полимера, печатная плата защищена слоем диэлектрического лака для работы в условиях вибраций и перепадов влажности.

Номера кроссов и аналоги

• 21.3867 (базовая серия без поддержки мультируля)
• 45104-3867010
• 21.3867-01

Отличия

Основным отличием является наличие специфических входных каскадов для обработки сигналов с рулевого колеса и расширенная таблица CAN-сообщений. При замене блоков старых образцов на данную модель требуется проверка совместимости программного обеспечения комбинации приборов и жгутов электропроводки кабины.
