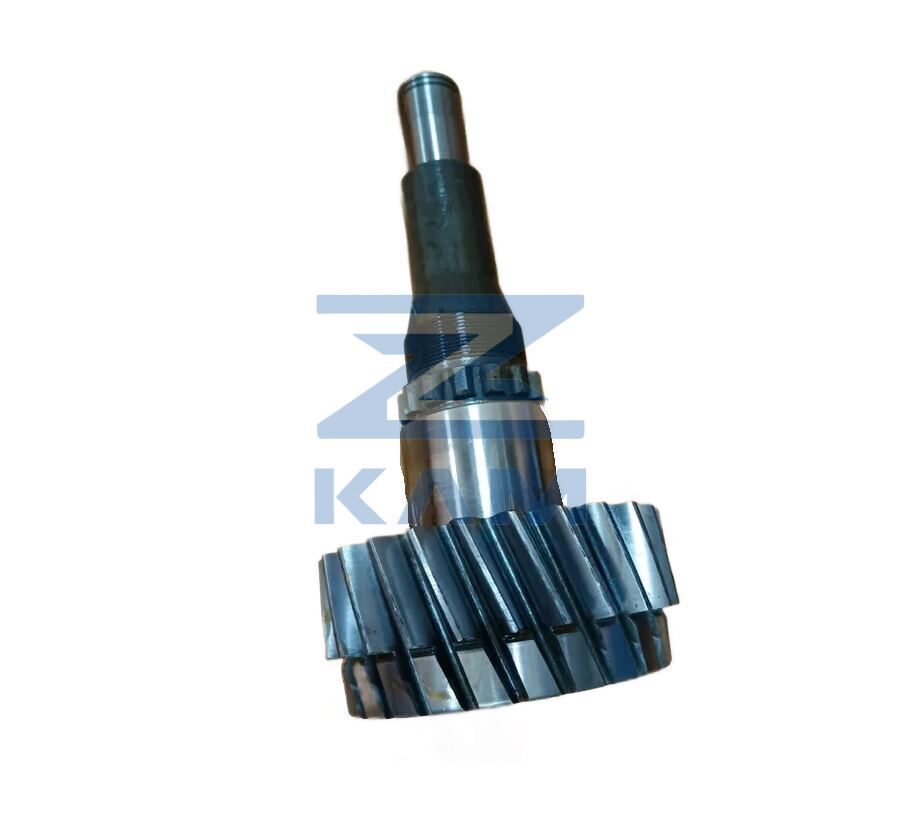

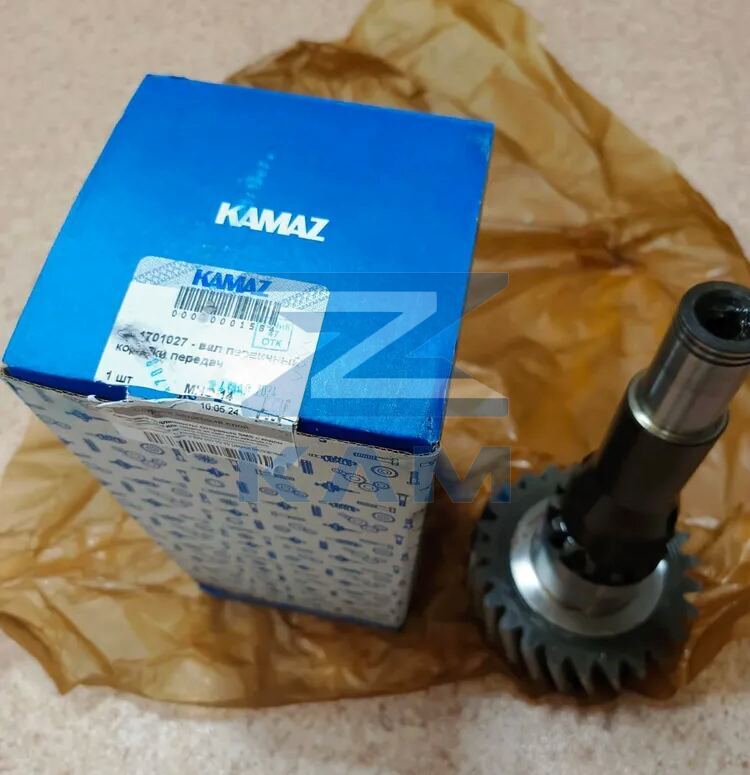

Вал первичный КПП с делителем КАМАЗ
15.1701027
со втулкой
10 800 ₽
|
||||
| Размеры | ||||
|---|---|---|---|---|
|
||||
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
19
20
21
22
23
24
25
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
| Поз. | Артикул | Название детали | 7) Модель 14 | 8) Модель 15 | Цена | |
|---|---|---|---|---|---|---|
| 14.1701010 | 14.1701010 | Картер коробки передач в сборе | 1 | 1 | - | |
| 870029 | 870029 | Болт в сборе | 1 | 1 | - | |
| 14.1701444 | 14.1701444 | Стержень указателя уровня масла | 1 | 1 | - | |
| 14.1701442 | 14.1701442 | Пробка резьбовая указателя уровня масла | 1 | 1 | - | |
| 14.1701205 | 14.1701205 | Крышка заднего подшипника вторичного вала | 1 | 1 | - | |
| 14.1701201 | 14.1701201 | Крышка заднего подшипника вторичного вала в сборе | 1 | 1 | - | |
| 1 | 870014 | Болт М10х1,25-6gх28 | 6 | - | ||
| 2 | 870851 | Шайба замковая 10 | 6 | 6 | - | |
| 3 | 15.1701040 | Крышка заднего подшипника первичного вала | 1 |
2 870 ₽ |
||
| 4 | 14.1701035 | Прокладка регулировочная | - | |||
| 5 | 14.1701036 | Прокладка регулировочная | - | |||
| 6 | 14.1701306 | Пробка сливная с магнитом в сборе | 1 | 1 | - | |
| 7 | 14.1701015 | Картер коробки передач | 1 | 1 |
70 710 ₽ |
|
| 8 | 1/02826/60 | Прокладка пробки | 6 | 6 | - | |
| 9 | 1/55400/23 | Болт М12х1,25-6gх16 | 6 | 6 | - | |
| 10 | 870632 | Шайба уплотнительная 30х42х2 | 1 | 1 | - | |
| 11 | 14.1701440 | Указатель уровня масла в коробке передач в сборе | 1 | 1 | - | |
| 12 | 14.1701047 | Вал промежуточный коробки передач в сборе | 1 | 1 |
по запросу - 36 900 ₽ |
|
| 13 | 15.1701031 | Подшипник | 1 | - | ||
| 13 | 264706 | Подшипник роликовый радиальный с длинными цилиндрическими роликами без колец | 1 | по запросу | ||
| 14 | 15.1701025 | Вал первичный в сборе | 1 |
11 110 ₽ - 17 340 ₽ |
||
| 15 | 830511 | Гайка круглая М50х1,5-6Н | 1 | - | ||
| 16 | 15.1701044 | Шайба | 1 | - | ||
| 17 | 15-1770190 | Муфта синхронизатора | 1 | - | ||
| 18 | 14.1701034 | Кольцо стопорное | 1 | 1 | - | |
| 19 | 15.1701032 | Подшипник шариковый первичного вала задний | 1 | 1 | - | |
| 19 | 170412П | Подшипник | 1 | 1 | - | |
| 20 | 15-1701027 | Вал первичный коробки передач | 1 | - | ||
| 21 | 14.1701043 | Втулка маслопропускная первичного вала | 1 | 1 | - | |
| 22 | 14.1701100 | Вал вторичный коробки передач в сборе | 1 | 1 |
81 830 ₽ |
|
| 23 | 14.1701082 | Блок шестерен заднего хода | 1 | 1 |
5 210 ₽ |
|
| 24 | 14.1701084 | Втулка промежуточная подшипников блока зубчатых колес | 1 | 1 | - | |
| 25 | 14.1701083 | Подшипник роликовый | 2 | 2 | - | |
| 25 | 64907К | Подшипник роликовый радиальный с длинными цилиндрическими роликами без колец | 2 | 2 | - | |
| 26 | 14.1701086 | Шайба упорная блока шестерен заднего хода в сборе | 2 | 2 | - | |
| 27 | 14.1701092 | Ось блока шестерен заднего хода | 1 | 1 | - | |
| 28 | 870862 | Шайба 11 стопорная | 1 | 1 | - | |
| 29 | 1/05168/73 | Шайба 10 пружинная | 1 | 1 | - | |
| 30 | 870764 | Штифт 3,6х5 | 1 | 1 | - | |
| 31 | 870030 | Болт | 1 | 1 | - | |
| 32 | 152-1701240 | Фланец крепления кардана ко вторичному валу | 1 | 1 |
2 420 ₽ |
|
| 33 | 14.1701243 | Пружина тарельчатая НД 70х40х4х1,5 ГОСТ 3057-90 | 1 | 1 | - | |
| 34 | 870510 | Гайка специальная М39х2-6Н | 1 | 1 | - | |
| 35 | 1/05200/01 | Шайба плоская 12х22х3 | 5 | 5 | - | |
| 36 | 1/05170/73 | Шайба 12 пружинная | 5 | 5 | - | |
| 37 | 1/55407/21 | Болт М12х1,25-6gх45 | 3 | 3 | - | |
| 38 | 1/55414/21 | Болт М12х1,25-6gх80 | 2 | 2 | - | |
| 39 | 14.1701200 | Крышка заднего подшипника вторичного вала в сборе | 1 | 1 | - | |
| 40 | 14.1701203 | Прокладка крышки подшипника | 1 | 1 | - | |
| 41 | 14.1701036 | Прокладка регулировочная | - | |||
| 42 | 14.1701035 | Прокладка регулировочная | - | |||
| 43 | 14.1701034 | Кольцо стопорное | 1 | 1 | - | |
| 44 | 50412 | Подшипник шариковый | 1 | 1 | - | |
| 44 | 14.1701032 | Подшипник шариковый | 1 | 1 | - | |
| 45 | 14.1701075 | Прокладка крышки заднего подшипника промежуточного вала | 2 | 2 | - | |
| 46 | 14.1701078 | Стакан заднего подшипника промежуточного вала | 1 | 1 |
4 000 ₽ |
|
| 47 | 14.1701073 | Подшипник роликовый сферический | 1 | 1 | - | |
| 48 | 14.1701060 | Шайба упорная | 1 | 1 | - | |
| 49 | 14.1701076 | Планка стопорная болтов упорной шайбы | 1 | 1 | - | |
| 50 | 1/55404/33 | Болт М12х1,25-6gх30 | 2 | 2 | - | |
| 51 | 1/55409/21 | Болт М12х1,25-6gх55 | 4 | 4 | - | |
| 52 | 1/05170/73 | Шайба 12 пружинная | 4 | 4 | - | |
| 53 | 1/05200/01 | Шайба плоская 12х22х3 | 4 | 4 | - | |
| 54 | 14.1701074 | Крышка заднего подшипника промежуточного вала | 1 | 1 | - | |
| 55 | 14.1701350 | Рым-болт | 2 | 2 | - | |
| 56 | 1/59703/21 | Болт М10х1,25-6gх16 | 12 | 12 | - | |
| 57 | 1/05168/73 | Шайба 10 пружинная | 12 | 12 | - | |
| 58 | 14.1701020 | Крышка люка привода отбора мощности коробки передач | 2 | 2 | - | |
| 59 | 14.1701021 | Прокладка крышки люка | 2 | 2 | - | |
| 60 | 45 9939 1005 | Пробка сливная | 1 | 1 | - | |
| 61 | 15.1701072 | Втулка распорная | 1 |
2 010 ₽ |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
- КамАЗ - 5320 > Коробка передач > Картер коробки передач с валами > Вал первичный в сборе
- КамАЗ - 53212 > Коробка передач > Картер коробки передач с валами > Вал первичный в сборе
- КамАЗ - 5410 > Коробка передач > Картер коробки передач с валами > Вал первичный в сборе
- КамАЗ - 54112 > Коробка передач > Картер коробки передач с валами > Вал первичный в сборе
- КамАЗ - 5511 > Коробка передач > Картер коробки передач с валами > Вал первичный в сборе
- КамАЗ - 55102 > Коробка передач > Картер коробки передач с валами > Вал первичный в сборе
- КамАЗ - Общий (5320, 53212, 5410, 54112, 5511, 55102) > Коробка передач > Картер коробки передач с валами > Вал первичный в сборе
- КамАЗ - 65115 > Коробка передач > Картер коробки передач с валами > Вал первичный в сборе
- ЗИЛ - ЗИЛ-133ГЯ > Коробка передач > Валы и шестерни десятиступенчатой коробки передач > Вал первичный коробки передач в сборе
- ЗИЛ - ЗИЛ-133ГЯ > Коробка передач > Валы и шестерни десятиступенчатой коробки передач > Вал первичный коробки передач
- КамАЗ - 5315 > Коробка передач > Коробка передач > Вал первичный коробки передач
- КамАЗ - 5320 > Коробка передач > Картер коробки передач с валами > Вал первичный коробки передач
- КамАЗ - 53212 > Коробка передач > Картер коробки передач с валами > Вал первичный коробки передач
- КамАЗ - 5410 > Коробка передач > Картер коробки передач с валами > Вал первичный коробки передач
- КамАЗ - 54112 > Коробка передач > Картер коробки передач с валами > Вал первичный коробки передач
- КамАЗ - 5511 > Коробка передач > Картер коробки передач с валами > Вал первичный коробки передач
- КамАЗ - 55102 > Коробка передач > Картер коробки передач с валами > Вал первичный коробки передач
- КамАЗ - Общий (5320, 53212, 5410, 54112, 5511, 55102) > Коробка передач > Картер коробки передач с валами > Вал первичный коробки передач
- КамАЗ - 65115 > Коробка передач > Картер коробки передач с валами > Вал первичный коробки передач
Технические характеристики и применяемость
Вал первичный с артикулом 15.1701027 предназначен для установки в коробки передач моделей КАМАЗ-15, КАМАЗ-152 и КАМАЗ-154. Данный узел является ключевым элементом трансмиссии с делителем (мультипликатором), обеспечивающим передачу крутящего момента от сцепления на промежуточный вал КПП.
| Параметр | Значение |
|---|---|
| Количество шлицов под ведомый диск сцепления | 10 |
| Количество зубьев косозубого венца | 27 |
| Диаметр по шлицам | 44 мм |
| Общая длина изделия | 365 мм |
| Масса | 5.3 – 5.5 кг |
Особенности конструкции и модификации
Деталь изготавливается методом горячей штамповки из легированной хромоникелевой стали с последующей цементацией и закалкой рабочих поверхностей зубьев и шлицов. В конструкции вала предусмотрен внутренний канал для подвода смазки к игольчатому подшипнику. Основным отличием данной модификации (индекс 15) является длина и конфигурация шестерни, оптимизированная под работу с делителем передач, что отличает его от вала КП-14 (артикул 14.1701027), используемого в пятиступенчатых коробках без делителя.
Применяемость на автомобилях
Узел применяется на следующих моделях техники:
- КАМАЗ-5320, 53212, 53215
- КАМАЗ-5410, 54112, 54115
- КАМАЗ-5511, 55111, 65115
- КАМАЗ-4310, 43114, 43118 (вездеходы)
Аналоги и кросс-номера
| Производитель | Артикул / Номер |
|---|---|
| ПАО «КАМАЗ» (Оригинал) | 15.1701027 |
| ОАО «ТМЗ» (Тутаев) | 15-1701027 |
| Заводы КНР (ТД ХАРТ) | 15.1701027-CHN |
Комплектующие для установки
При замене первичного вала 15.1701027 технический регламент предусматривает проверку и возможную замену сопутствующих элементов:
- Подшипник 170314 (передний подшипник первичного вала)
- Маслоотражательная шайба
- Гайка крепления подшипника (с левой резьбой)
- Стопорное кольцо
