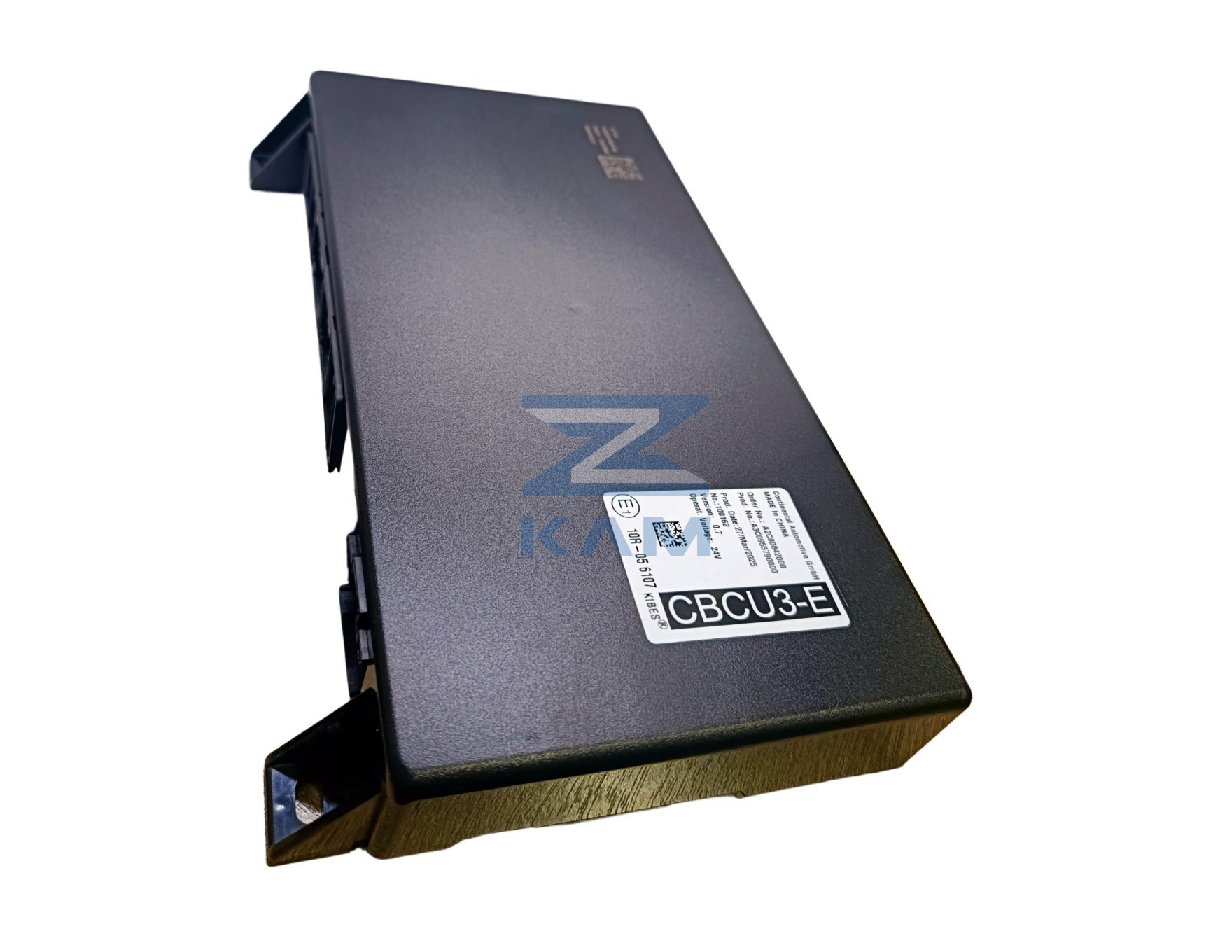

Центральный блок управления электрообрудованием (A3C0615120000) / Continental

Технические характеристики и функционал

Данный модуль представляет собой третье поколение центральных контроллеров кузовной электроники в исполнении Entry Level. Устройство предназначено для работы в бортовых сетях с номинальным напряжением 24 В. Основная задача узла заключается в управлении распределением электропитания, обработке сигналов от органов управления и координации работы периферийных систем через шину CAN.

• Интерфейсы передачи данных: CAN-bus (High Speed).
• Количество разъемов: 5 основных штекерных колодок с различной цветовой и механической кодировкой для предотвращения ошибочного подключения.
• Функции управления: внешнее освещение (фары, указатели поворота, габаритные огни), стеклоочистители и стеклоомыватели, звуковой сигнал, блокировка дверей, внутреннее освещение кабины.
• Защита: встроенная электронная защита от перегрузок и коротких замыканий в цепях потребителей, что исключает необходимость использования большого количества традиционных плавких предохранителей.

Применяемость

Узел является штатным компонентом электрооборудования для современных грузовых автомобилей тяжелого семейства. Наиболее широкое применение получил на технике поколения К4 и К5. В частности, устанавливается на модели:

• КАМАЗ-5490 (M1842)
• КАМАЗ-65206
• КАМАЗ-65207
• КАМАЗ-6580

Производитель и особенности

Разработчиком и изготовителем выступает подразделение Continental Automotive. Модификация с индексом EL (Entry Level) отличается оптимизированным набором входных и выходных каналов по сравнению с версиями High или Mid, что делает её подходящей для стандартных комплектаций грузовой техники. При замене блока требуется процедура параметрирования (прошивки) под конкретную конфигурацию автомобиля с использованием диагностического оборудования, так как логика работы выходов зависит от установленного программного обеспечения.

Идентификаторы и кросс-номера

Отличия и модификации

Существуют различные версии блоков CBCU3 (Basic, EL, Mid, High), которые различаются количеством задействованных пинов в разъемах и объемом поддерживаемых функций (например, наличие управления климат-контролем или дополнительными надстройками). Версия EL является базовой для магистральных тягачей и самосвалов, обеспечивая работу жизненно важных систем освещения и очистки стекол. При подборе следует учитывать, что блоки с разными индексами не всегда взаимозаменяемы без изменения схемы электропроводки.
