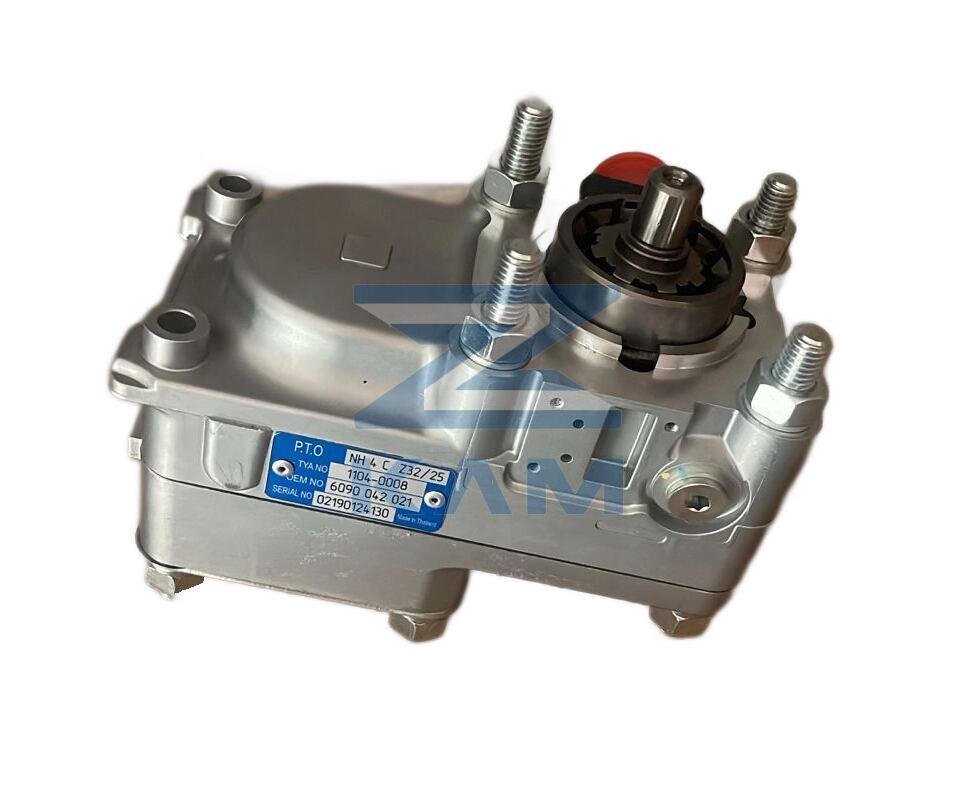

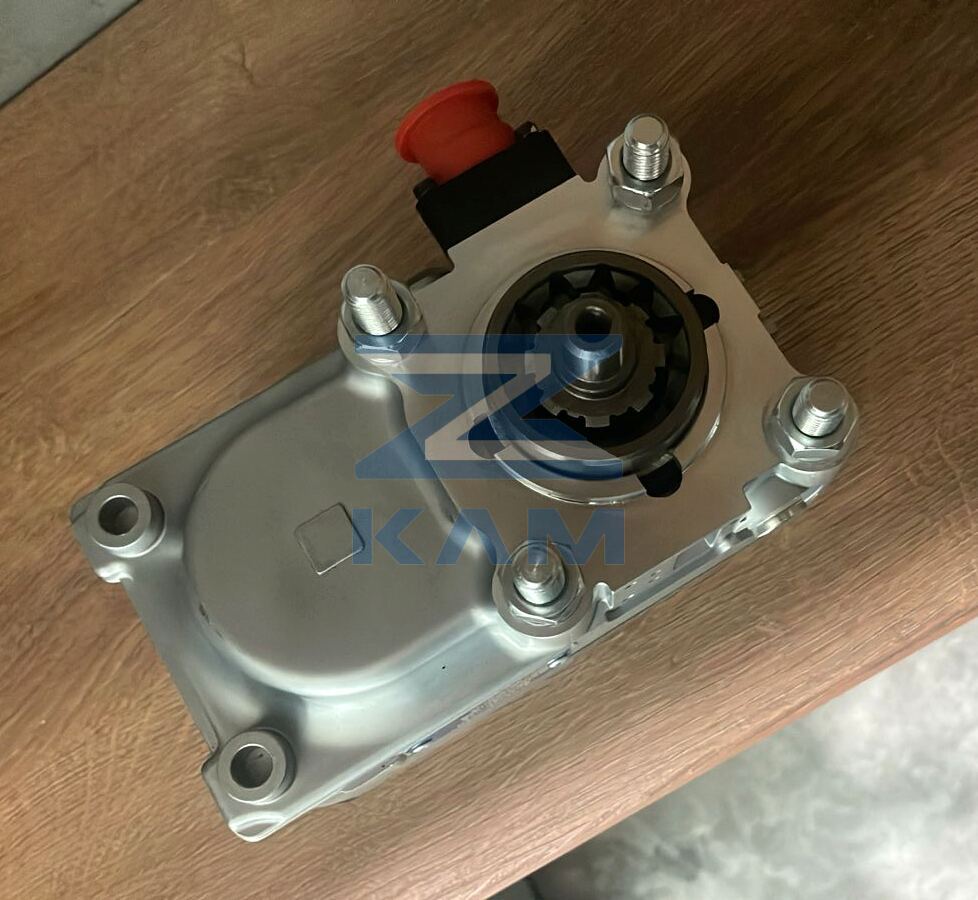

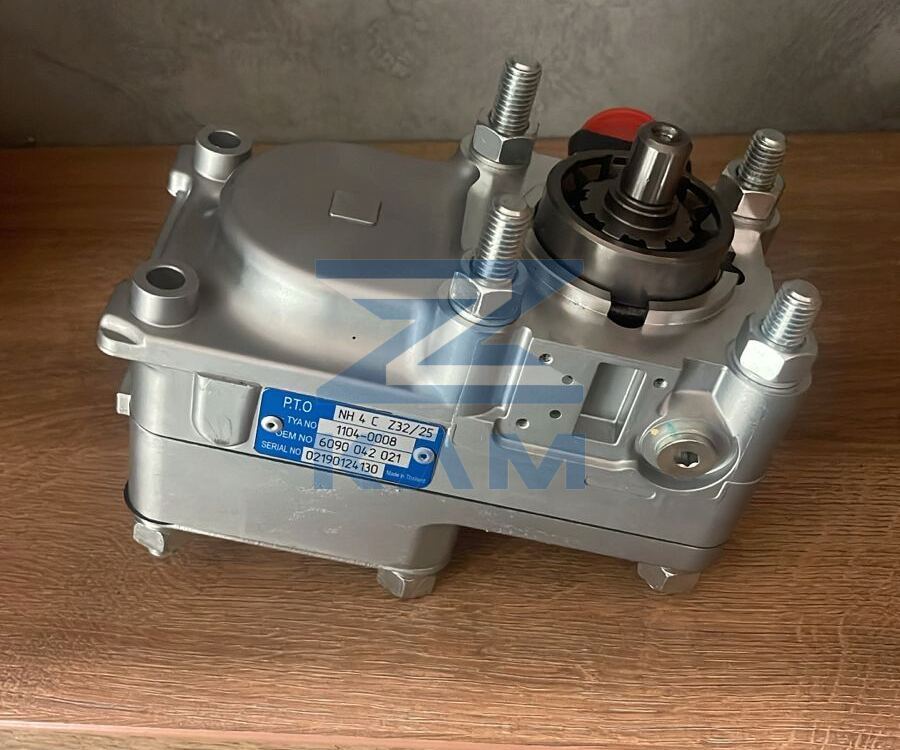

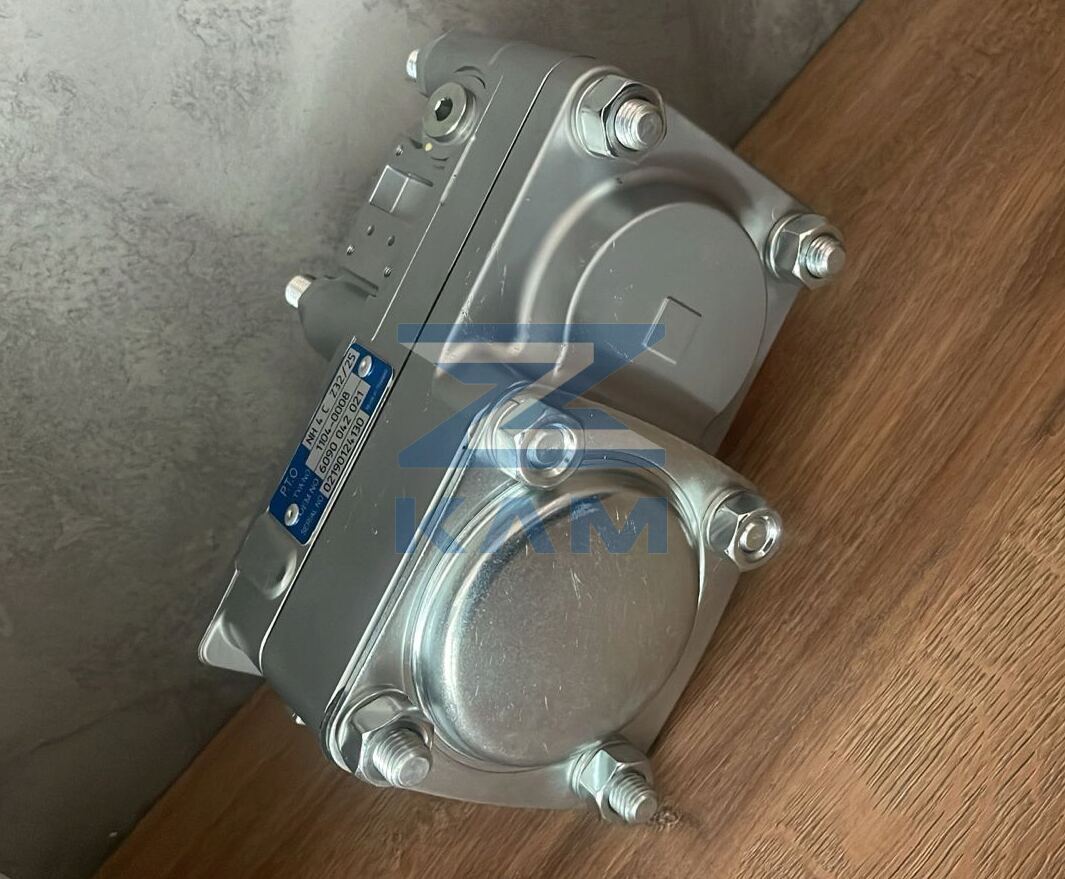

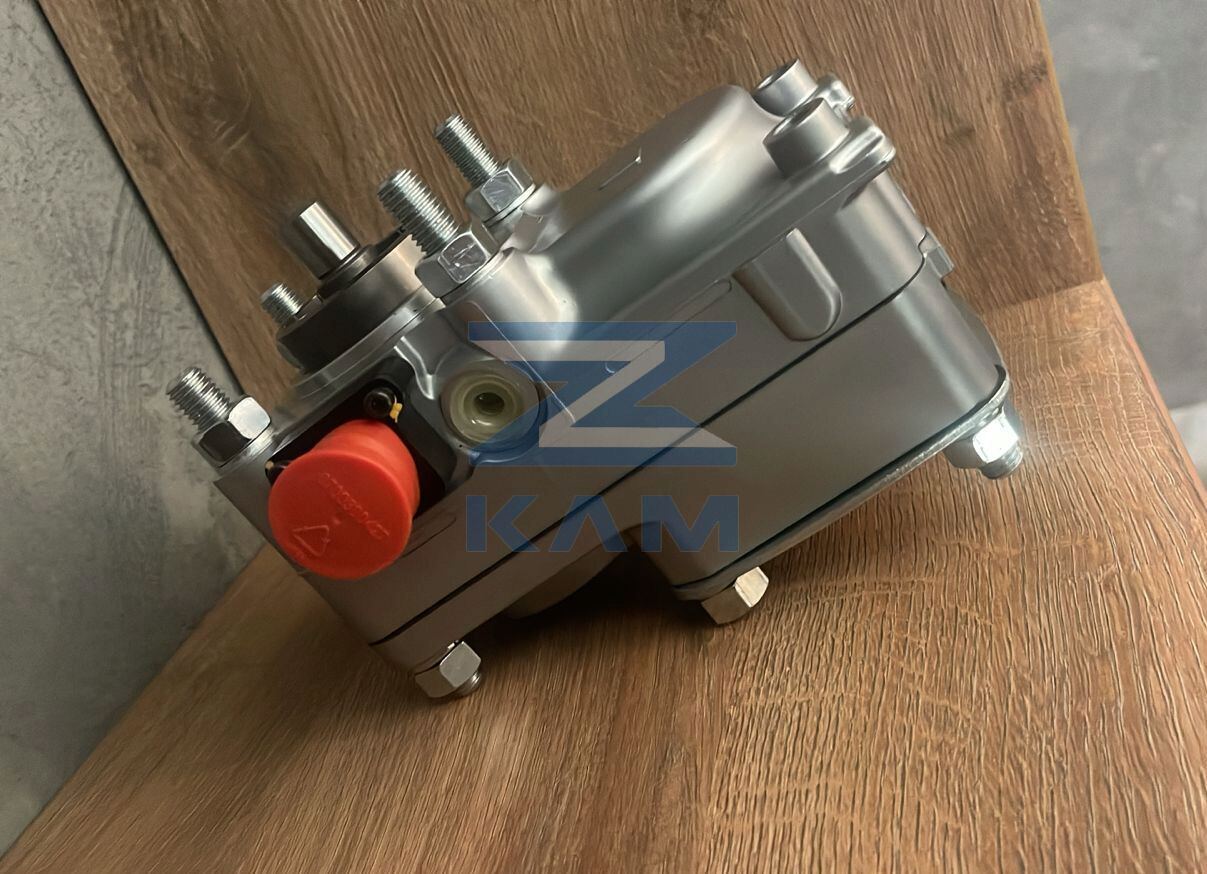

Коробка отбора мощности NH 4 C Z32/25 (ан. ZF 6090.042.021) / Таиланд

Технические характеристики и применимость

Коробка отбора мощности (КОМ) под артикулом TY1104-0008 является узлом трансмиссии, предназначенным для привода гидравлического оборудования спецтехники. Данная модификация NH 4 C Z32/25 устанавливается на механические коробки передач серии ZF 9S1310 и 16S151 (Ecosplit). Конструкция предусматривает установку на задний торец КПП.

Основные параметры:

• Тип выходного вала: стандарт Z32/25 (шлицевое соединение для прямого монтажа насоса);
• Передаточное число: 1:1.0 (зависит от модификации КПП);
• Место установки: заднее (Rear);
• Управление: пневматическое;
• Страна производства: Таиланд.

Кросс-номера и аналоги

Данный агрегат является прямым аналогом европейских и турецких производителей компонентов гидравлики:

Особенности конструкции

Модель NH 4 C отличается отсутствием собственного вала (проходная конструкция), что требует использования соединительного промежуточного вала (в комплект не входит, подбирается исходя из длины вала КПП). Корпус изготовлен методом высокоточного литья, что обеспечивает герметичность при высоких нагрузках. Предназначена для работы с шестеренными и аксиально-поршневыми насосами стандарта ISO (4 болта).

Применяемость на грузовых автомобилях

Узел широко используется на грузовых шасси, оснащенных трансмиссиями ZF:

• MAN (TGA, TGS, TGX);
• DAF (CF, XF);
• IVECO (Stralis, Trakker);
• RENAULT (Premium, Kerax);
• KAMAZ (модели с КПП 9S1310 TO и выше).
