Корпус (основной) КПП ZF 9S 1310 а/м КамАЗ, MAN / ZF
1324.201.041
| Новый в наличии | 51 670 ₽ |
|

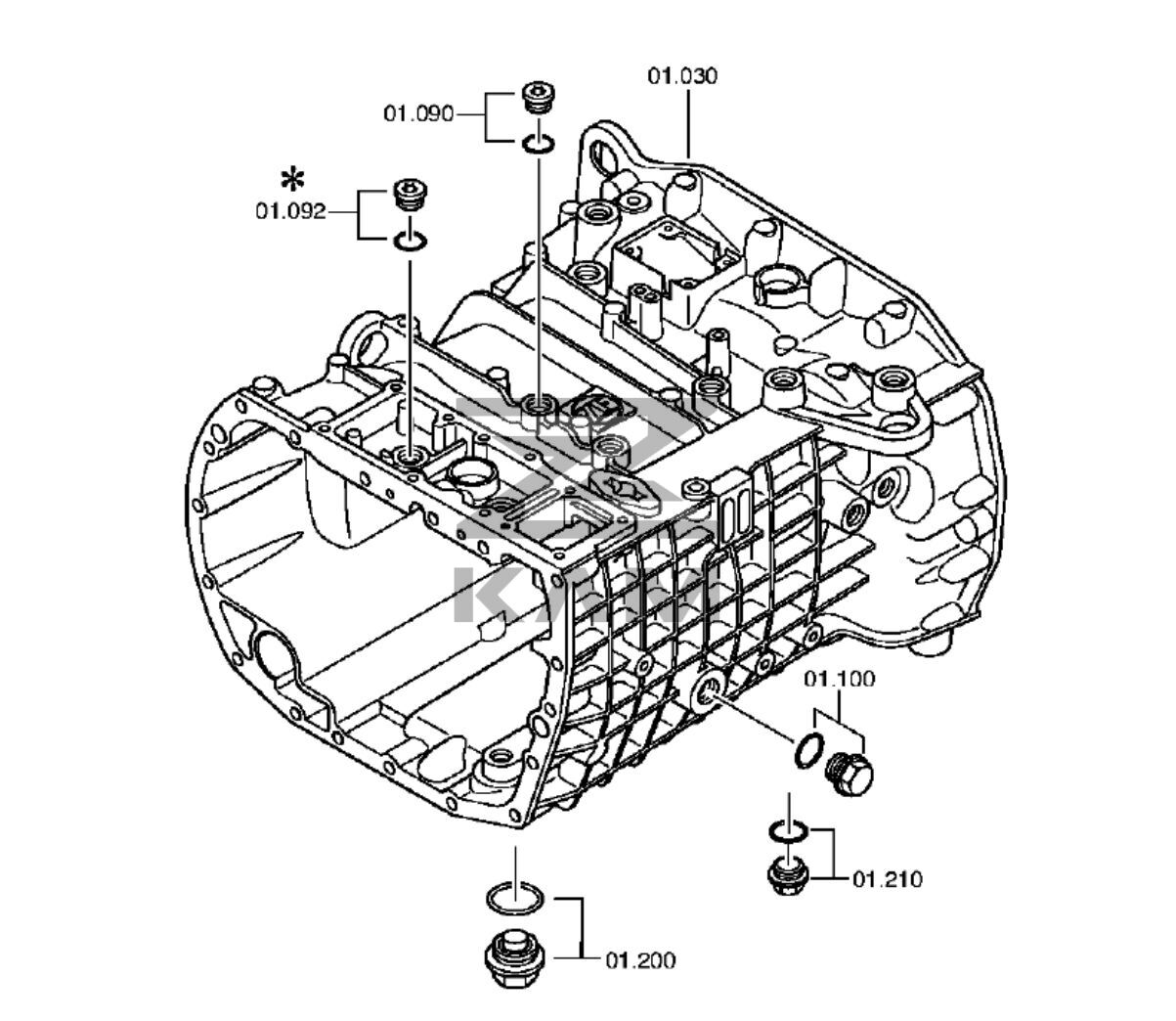

| Поз. | Артикул | Название детали | Кол-во | Цена | |
|---|---|---|---|---|---|
| 10 | 1324.301.119 | Картер | 1; | ||
| 12 | ПробкаМ16x1.5 | Пробка | 2; | - | |
| 12 | 0636.304.048 | Пробка | 2; | - | |
| 12 | 0634.801.044 | Уплотнительное кольцо | 2; |
10 ₽ |
|
| 20 | 0501.321.065 | Прокладка уплотнительная | 1; |
1 460 ₽ |
|
| 24 | 1324.201.019 | Трубка | 1; | - | |
| 30 | 1324.201.041 | Картер | 1; | 51 670 ₽ | |
| 40 | БолтМ10x70 | Болт 6-гранный | 1; | - | |
| 40 | 0736.010.180 | Болт 6-гранный | 1; | - | |
| 50 | БолтМ10x70 | Болт 6-гранный | 14; | - | |
| 50 | 0736.010.180 | Болт 6-гранный | 14; | - | |
| 80 | 0631.306.229 | CYLINDRICAL PIN | 1; | 190 ₽ | |
| 90 | ПробкаМ18x1,5 | Пробка | 1; | - | |
| 90 | 0636.302.021 | Пробка с резьбой | 1; | - | |
| 90 | 0634.801.062 | SEALING RING | 1; |
80 ₽ |
|
| 100 | ПробкаМ24x1,5 | Пробка | 1; | - | |
| 100 | 0636.304.049 | Пробка | 1; | - | |
| 100 | 0730.008.637 | SEALING RING | 1; |
140 ₽ |
|
| 120 | 0501.318.802 | Сетка | 1; |
950 ₽ |
|
| 140 | 1304.305.045 | Шестерня заднего хода | 1; | - | |
| 150 | 1304.305.030 | Болт | 1; |
6 540 ₽ |
|
| 160 | 0750.115.974 | Сепаратор | 2; |
1 250 ₽ |
|
| 170 | 0630.502.022 | RETAINING RING | 1; |
170 ₽ |
|
| 200 | ПробкаM38x1,5 | Пробка | 1; | - | |
| 200 | 0634.801.321 | Уплотнительное кольцо | 1; |
1 000 ₽ |
|
| 200 | 0736.305.052 | Пробка | 1; | - | |
| 210 | ПробкаМ24x1,5 | Пробка | 1; | - | |
| 210 | 0636.304.049 | Пробка | 1; | - | |
| 210 | 0730.008.637 | SEALING RING | 1; |
140 ₽ |
|
| 220 | Табличка | Зав. табличка | 1; | - | |
| 220 | 0730.365.241 | Зав .табличка | 1; | - | |
| 220 | 0730.365.246 | Зав. табличка | 1; | - | |
| 230 | 0731.101.049 | Заклепка глухая | 4; | - | |
| 240 | СапунM10x1KEG | Сапун | 1; | - | |
| 240 | 0501.202.797 | BREATHER | 1; | по запросу | |
| 300 | 1304.301.318 | Крышка | 1; | - | |
| 310 | 1290.301.140 | GASKET | 1; |
130 ₽ |
|
| 320 | БолтМ10ч22 | Болт 6-гранный | 6; | - | |
| 320 | 0636.015.387 | Болт 6-гранный | 6; | - |
- ZF - КПП ZF 9S1310 TO > ZF 9S109 / 9S1310 ТО > Картер коробки передач > Картер
- ЯМЗ - ЯМЗ-536-100 > Трансмиссия > Картер коробки передач > Картер
- ZF - КПП ZF 9S1310 TO > 9S-1310TO > GEARBOX HOUSING 1324.101.038, 1324.101.801 > Картер
- ZF - КПП ZF 9S1315 TO > ZF 9S1315TO > Картер КП > Картер
- ZF - КПП ZF 9S1310 TO > 9S1310 TO > Картер КП > Картер
- ZF - КПП ZF 9S1310 TO > 9S1310 TO > Картер КП > Картер
Технические характеристики и описание

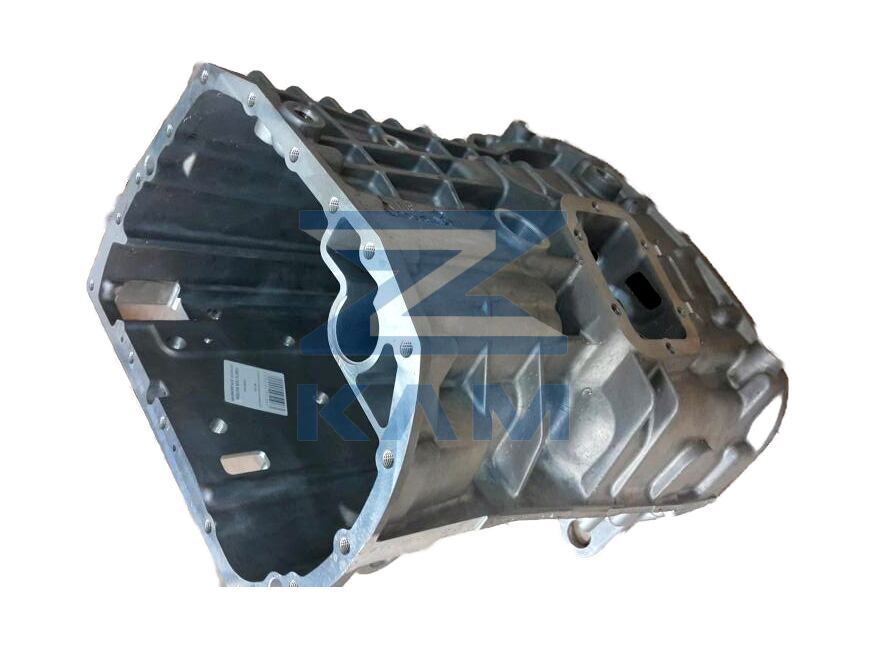

Основной корпус коробки передач ZF 9S 1310 (артикул 1324.201.041) является центральным силовым элементом картера трансмиссии. Деталь предназначена для размещения валов, шестерен и механизмов переключения передач. Изготавливается методом литья под давлением из высокопрочного алюминиевого сплава, что обеспечивает необходимую жесткость конструкции при сохранении низкого веса.
| Параметр | Значение |
|---|---|
| Тип КПП | ZF Ecomid 9S 1310 (9-ступенчатая) |
| Материал конструкции | Алюминиевый сплав |
| Вес детали | ~21-23 кг |
| Тип установки | Центральная часть картера |
Применяемость
Данный корпус используется в составе механических коробок передач серии ZF 9S 1310 TO/TD, которые устанавливаются на следующие модели грузовой техники:
- КамАЗ: 65115, 65116, 65117, 53605, 5308 (с двигателями Cummins серии B и ISBe).
- MAN: Серии TGM, TGL.
- DAF: Серии LF 55.
- Renault: Midlum.
- IVECO: Eurocargo.
Кросс-номера и аналоги
Деталь идентифицируется по каталогам различных производителей техники и трансмиссий:
- ZF: 1324201041, 1324 201 041
- КамАЗ: 1324.201.041 / 1324201041
- MAN: 81.32101.0504
Особенности конструкции и модификации
Корпус 1324.201.041 предназначен для модификаций КПП без встроенного интардера. На корпусе предусмотрены технологические приливы и сверления для крепления механизма управления (кулисы), масляного насоса и присоединения картера делителя. Внутренняя поверхность имеет прецизионно обработанные посадочные места под подшипники первичного и вторичного валов, а также промежуточного вала. Отличительной особенностью является наличие ребер жесткости на внешней поверхности для эффективного отвода тепла и повышения устойчивости к вибрационным нагрузкам.
