Синхронизатор 3/4 передачи (в сборе, с конусами) КПП ZF 9S (ан. 1324.204.008) / ZF

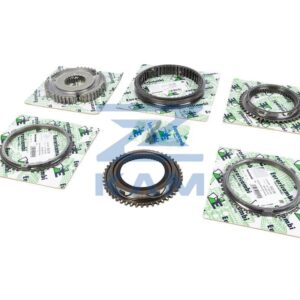

1324.298.004 Синхронизатор 3/4 передачи (в сборе, с конусами) КПП ZF 9S представляет собой комплектный узел переключения между третьей и четвертой передачами в картере коробки ZF 9S и поставляется готовым к установке.

1324.298.004 Синхронизатор 3/4 передачи (в сборе, с конусами) КПП ZF 9S: назначение и роль в трансмиссии

Синхронизатор 3/4 передачи служит для выравнивания угловых скоростей ведущей и ведомой шестерен при переключении между третьей и четвертой передачами. В конструкции КПП ZF 9S он обеспечивает плавное сцепление муфты с зубчатым венцом без ударов и повреждений шлицев и зубьев. Как сборный узел с конусами он минимизирует работу по регулировке при установке — конусы и фрикционные элементы уже подобраны по зазорам и усилию блокировки.

Практическая роль компонента: уменьшение времени и усилий при переключении передач, снижение вибраций и износа синхронизирующих поверхностей, обеспечение корректной работы механического переключения при типичных нагрузках грузовых автомобилей. При эксплуатации важно контролировать состояние фрикционных колец и конусов — снижение коэффициента трения приводит к “тяжёлому” включению и шумам.

Технические характеристики и конструктивные особенности

Конструктивно синхронизатор поставляется как готовый к установке узел: это экономит время ремонта и исключает ошибки при подборе отдельныx элементов. Важно сверить артикул и посадочные размеры — даже внутри одной серии ZF 9S встречаются варианты с отличающимися шлицами или толщинами фрикционных колец.

Состав узла и принцип работы синхронизирующей пары

• Компоненты узла:
  • корпус синхронизатора (хаб/втулка переключения);

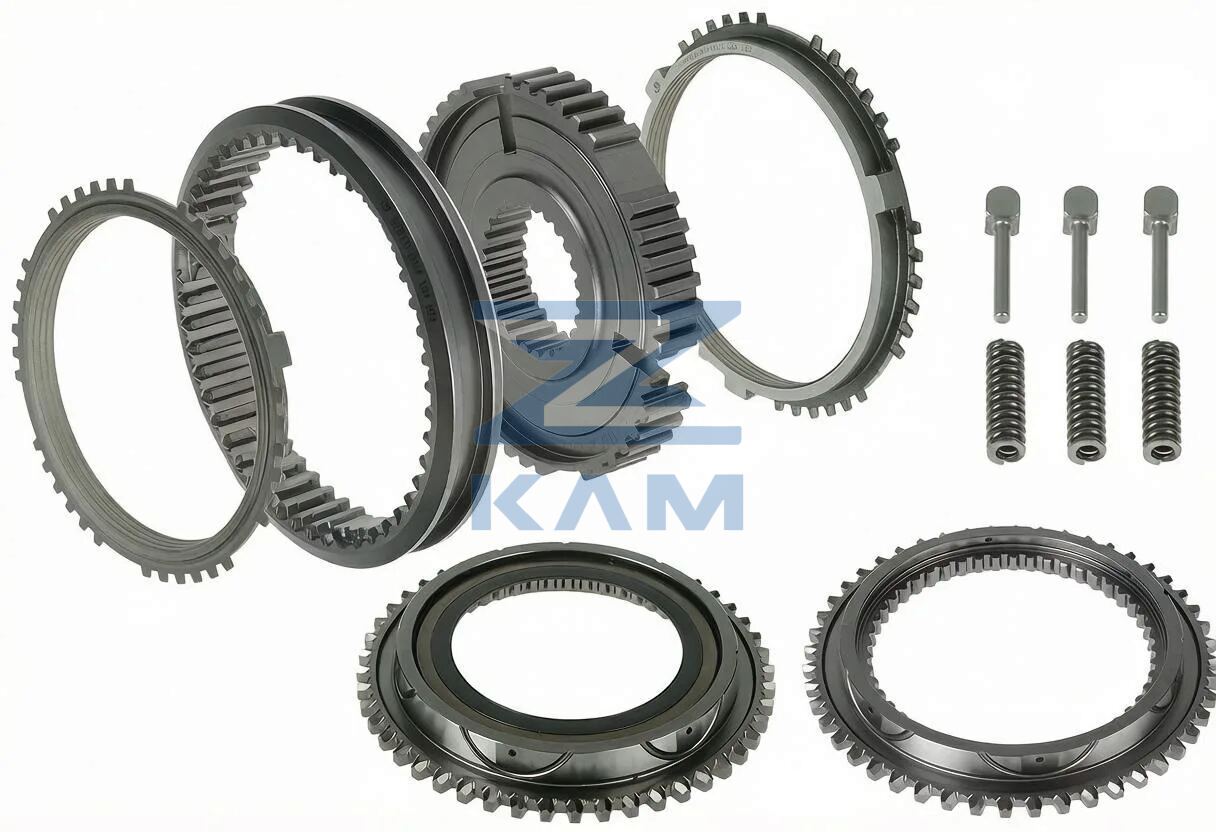

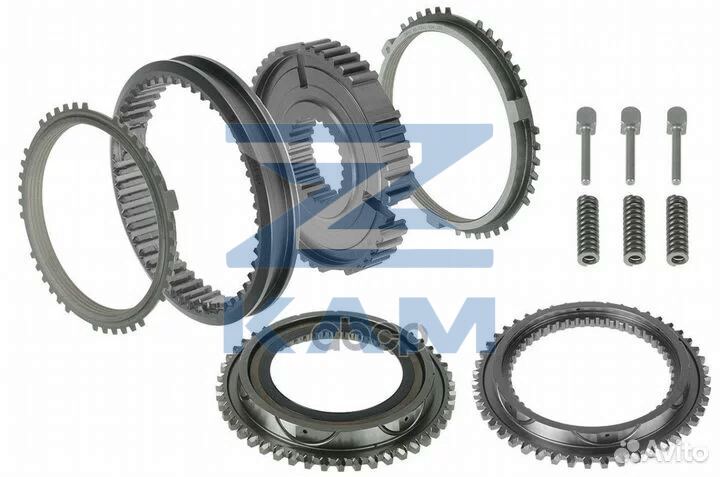

  • синхронизирующие конусы (ведущий и ведомый конусы на шестерне и втулке);
  • фрикционные кольца (составные или однослойные);
  • пружины и стопорные элементы (обеспечивают возврат и позиционирование);
  • шлицевое сопряжение и упорные кольца.
• Принцип работы по шагам:
  1. при перемещении рычага переключения втулка синхронизатора смещается вдоль оси к шестерне выбранной передачи;
  2. фрикционные кольца и конусы входят в контакт, создавая трение, которое выравнивает угловые скорости втулки и шестерни;
  3. после выравнивания скоростей муфта (втулка) накатывается на зубья шестерни и фиксируется, завершая переключение;
  4. при износе фрикционных элементов процесс выравнивания становится менее эффективен — появляются удары, проскальзывание или затруднённое включение.

На что смотреть при проверке совместимости по артикул

• Сопоставьте точный артикул: 1324.298.004 должен совпадать с указанным в каталоге КПП ZF 9S. Различие одной цифры или точки может означать другую версию синхронизатора.
• Проверьте перечень включённых деталей в позиции: “в сборе, с конусами” означает, что в комплект входят блокирующее кольцо (синхронизирующее кольцо), конусы (cone rings) и, как правило, хаб/втулка. Убедитесь, что поставщик не продаёт только один элемент под тем же артикулом.
• Сверьте геометрию шлицов и их количество: совпадение количества шлицов, диаметра внутреннего отверстия и формы профиля обязательно для посадки на первичный/вторичный вал КПП ZF 9S.
• Сравните размеры конусов и угол сопряжения: даже незначительное отличие диаметра или угла может привести к плохой синхронизации или ускоренному износу.
• Уточните совместимость с конкретной модификацией КПП ZF 9S (например, 9S-111, 9S-131 и т.п.). Разные модификации могут использовать одинаковые номера передач, но разные узлы синхронизации.
• Проверьте перекрёстные номера и аналоги у OEM и производителей запчастей: в таблице совместимости должны быть указаны все применимые артикула и номера заменителей.
• Запросите фото детали и чертёж/спецификацию от продавца: сверка по фото и размерам исключит ошибку при заказе по общему названию.
• Согласуйте данные по VIN или модели автомобиля/двигателя: у дилера или в сервисной документации укажите VIN, чтобы получить гарантированную совместимость с КПП ZF 9S на конкретном шасси.

Признаки износа и когда нужна замена

• Трудности включения 3-й или 4-й передачи: передачи “врезаются” с усилием или требуется двойное переключение — типичный симптом износа синхронизатора.
• Скрежет или хруст при переключении именно между 3-й и 4-й передачами: указывает на потерю трения в конусной паре или разрушение синхронизирующего кольца.
• Увеличенный ход переключения или нестабильное самоисключение передачи: признаки ослабления пружин или износа втулок и хаба.
• Появление металлической стружки или частиц в трансмиссионном масле: прямой признак механического износа компонентов КПП, требующий немедленной диагностики.
• Вибрация или шумы под нагрузкой после включения передачи: могут свидетельствовать о повреждении зубьев или деформации конусов.
• Повторяющиеся проблемы после регулировки сцепления или мелкого ремонта: если дефект возвращается, вероятна критическая степень износа синхронизатора и сопутствующих узлов.
• Визуальные дефекты при разборке: глубокие канавки на конусах, трещины или смятые кромки синхронизирующего кольца — замена обязательна.

Когда менять: при наличии одного из перечисленных признаков при динамической эксплуатации (вождение под нагрузкой, регулярные переключения) рекомендуется замена синхронизатора 3/4 в сборе. При обнаружении металлических частиц в масле или видимых повреждений замена не откладывается, поскольку продолжение эксплуатации может привести к поломке зубьев шестерён и более дорогостоящему ремонту КПП.

Причины ускоренного износа в эксплуатации

Неправильная эксплуатация и обслуживание ускоряют износ синхронизатора. Основные причины:

• Неполное выключение сцепления: некорректная регулировка или изношенный диск приводят к проскальзыванию и повышенным контактным нагрузкам на конусы.
• Использование неподходящего или загрязнённого трансмиссионного масла: низкая вязкость, потеря противоизносных присадок или наличие абразива повышают износ поверхностей трения.
• Частые тяжёлые переключения и вождение с высокими нагрузками: постоянные высокие нагрузки на коробку приводят к ускоренной деградации синхронизирующих деталей.
• Неправильная установка или сборка: неточная посадка, отсутствие необходимого усилия пружин, неправильно выбранный момент затяжки — причины преждевременных повреждений.
• Попадание посторонних частиц и коррозия: герметичность коробки и чистота масла критичны; вода или грязь ускоряют износ и вызывают коррозионные дефекты на конусах.
• Сопутствующие проблемы: изношенные подшипники, смещение валов или деформация шлицевой посадки приводят к неравномерному контакту и локальному перегрузу синхронизатора.

Меры снижения износа: регулярная замена масла по регламенту, проверка и регулировка сцепления, использование рекомендованных типов масла и своевременная диагностика при первых симптомах. Это уменьшит вероятность досрочной замены синхронизатора и риск повреждения КПП.

Как подобрать и купить правильный синхронизатор для КПП ZF 9S

Подбор синхронизатора начинается с подтверждения точного артикула и варианта КПП. Для 1324.298.004 важно установить, предназначен ли узел именно для версии ZF 9S, используемой на вашем грузовом автомобиле, и входит ли в поставку набор конусов. Различия между ревизиями и модификациями коробки (год выпуска, исполнение первичного/вторичного вала, заводские доработки) влияют на совместимость даже при совпадающем артикулирующем номере.

Последовательность действий при покупке:

• Собрать идентифицирующие данные (артикул, маркировки на корпусе КПП, VIN автомобиля, год и модификация двигателя).
• Сверить артикул с каталожными карточками ZF и альтернативными поставщиками; проверить наличие примечаний о совместимости и ревизиях.
• Определить комплектацию: готовый в сборе синхронизатор с конусами (preferred для минимизации работ) или только кольца/пары конусов.
• Запросить у поставщика фотографии детали, сертификаты (если имеются), гарантийные условия и перечень комплектующих (кольца, конусы, подшипники, стопорные кольца).
• Уточнить сроки поставки и условия доставки (упаковка, страхование, таможенные расходы при импорте), способы оплаты и политику возврата/обмена.

При заказе отдавайте приоритет полному совпадению артикула и физическим измерениям узла, а не только совпадению наименований. Небольшие отклонения в геометрии конусов, числе шлицов или посадочных диаметрах приводят к шумам, пробуксовкам и ускоренному износу.

Какие данные подготовить перед заказом

• Артикул детали: 1324.298.004 и возможные OEM-заменители или номера ZF.
• Маркировка КПП: точное обозначение ZF (например, ZF 9S) и заводской индекс/серия коробки.
• VIN, марка и модель автомобиля, год выпуска и тип двигателя (для проверки применимости узлов).
• Фотографии существующего узла: общий план, торцы шлицев, посадочные поверхности конусов, маркировки/клейма.
• Физические измерения (если возможно): число шлицов, диаметр шлицевой ступени, наружный диаметр конуса, ширина и шаг шлицев.
• Пробег автомобиля и история ремонтов КПП (ремонт по гарантии, замены комплектующих).
• Требуемая комплектация: в сборе с конусами или только синхронизирующие кольца; необходимость дополнительных деталей (подшипники, фиксаторы).
• Срочность поставки и адрес доставки (для расчёта стоимости доставки и вариантов доставки).
• Контактные данные лица, принимающего груз, и требования к упаковке/маркировке.

Установка, обслуживание и рекомендации по эксплуатации

Монтаж синхронизатора 3/4 передачи (артикул 1324.298.004) требует системности: подготовьте чистое рабочее место, набор калиброванных инструментов и сервисную документацию КПП ZF 9S. Перед установкой очистите все сопрягаемые поверхности от старого масла, шагрени и металлической пыли; замените уплотнения и стопорные элементы, которые нельзя надежно вернуть в сервисное состояние.

При сборке соблюдайте моменты затяжки и порядок операций, указанные в заводском руководстве. Особое внимание — правильной посадке конусов и направлению шлицев: конусы должны контактировать всей рабочей кромкой без перекосов. Для сборки используйте только рекомендованные смазочные материалы и монтажные пасты; избегайте нанесения смазки внутрь фрикционного пояса синхронизатора, если того не требует инструкция.

После установки выполните контрольные операции: проверку свободного перемещения муфты, отсутствие закусываний, контроль осевого биения и люфта. Залейте трансмиссионное масло по спецификации ZF и проверьте герметичность. При первом запуске и обкатке следите за характером переключения передач и шумами; после первых эксплуатационных часов рекомендуется повторная проверка и при необходимости докрутка крепежа по регламенту.

Плановое обслуживание: проверяйте уровень и состояние масла при каждом ТО КПП, контролируйте наличие металлической стружки на магнитных пробках и фильтрах. При появлении признаков перекусывания или затруднённого включения передач устраняйте причины немедленно — продолжительная эксплуатация с неисправным синхронизатором приводит к повреждению шестерён и вилок.

Типичные ошибки при монтаже

• Неполная очистка деталей — частички грязи и стружки повреждают фрикционные поверхности и ускоряют износ.
• Неправильная ориентация конусов или кольца — приводит к плохому синхронизирующему контакту и пробуксовкам при переключениях.
• Нарушение моментов затяжки крепёжных деталей — недостаточная затяжка вызывает самоотвинчивание, избыточная — деформацию фланцев и посадочных мест.
• Использование неподходящей смазки или нанесение её на фрикционные пояса — снижает коэффициент трения и ухудшает работу синхронизатора.
• Удары по шлицам и hub при посадке молотком — деформация шлицев ведёт к заеданию и преждевременному износу.
• Игнорирование состояния вилок и направляющих — деформированные вилки вызывают неверное положение муфты и повреждение зубьев.
