GEAR SHIFT SYSTEM 1324.106.004
/ ZF КПП ZF 9S1310 TO

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

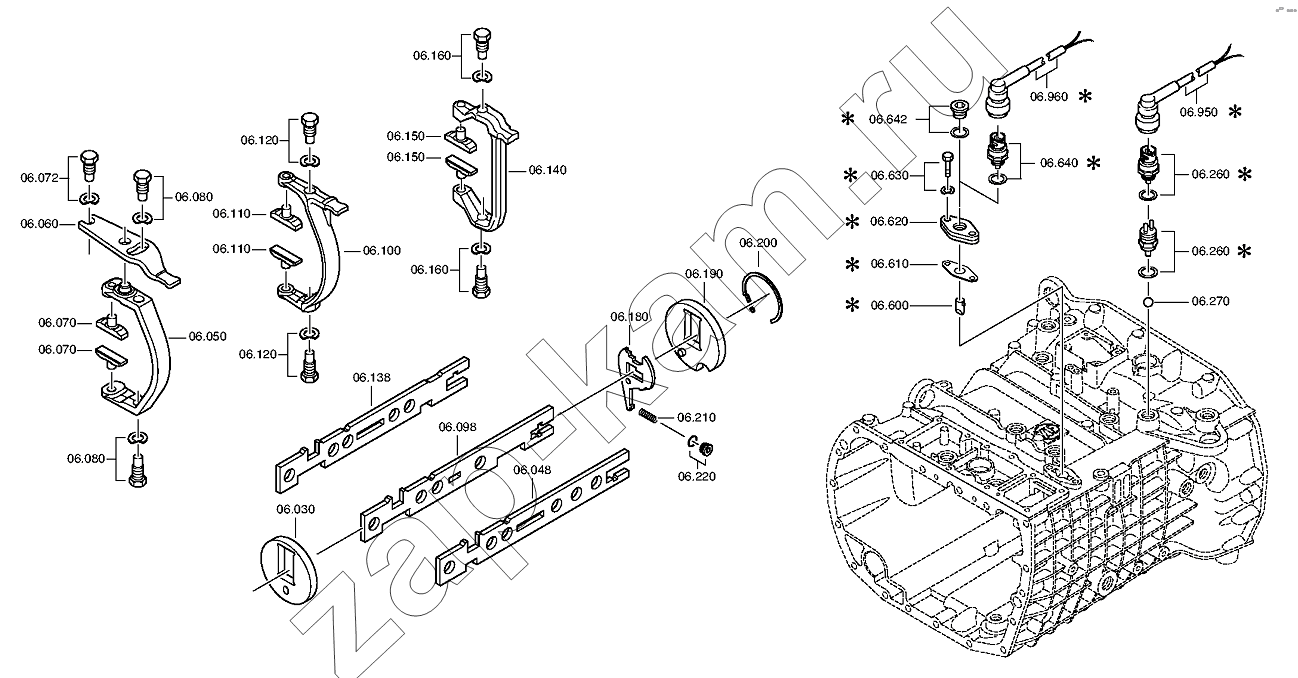

Схема/чертеж: GEAR SHIFT SYSTEM 1324.106.004 / ZF КПП ZF 9S1310 TO
30
48
50
60
70
70
72
72
72
80
80
80
80
98
100
110
110
120
120
120
120
138
140
150
150
160
160
160
160
180
180
180
190
200
210
220
220
220
260
260
260
260
260
270
600
610
620
630
630
630
640
640
640
640
Поз. Артикул Название детали Кол-во Цена
30 1304.306.089 Опорная пласт. 1; от 3 910
48 1324.306.027 Шток вилки переключения передач 1; 5 330
50 1324.306.031 Вилка включения передач 1; -
60 1324.306.040 RELAY LEVER 1; -
70 1304.306.107 Ползун 2; -
72 1346.306.089 ARTICULATION BOLT 1; 1 070
72 0730.301.379 SPRING WASHER 1; по запросу
80 1346.306.089 ARTICULATION BOLT 2; 1 070
80 0730.301.379 SPRING WASHER 2; по запросу
98 1324.306.026 Шток вилки 1; от 3 720
100 1324.306.013 Вилка включения передач 1; 27 900
110 1290.306.066 SLIDING PAD 2; от 620
120 1346.306.089 ARTICULATION BOLT 2; 1 070
120 0730.301.379 SPRING WASHER 2; по запросу
138 1324.306.025 Шток вилки переключения передач 1; 5 580
140 1324.306.039 GEAR SHIFT FORK 1; -
150 1316.306.015 Ползун 2; от 420
160 1346.306.089 ARTICULATION BOLT 2; 1 070
160 0730.301.379 SPRING WASHER 2; по запросу
180 1324.306.034 Предохранитель включения передач 1; 360
180 1324.306.033 Предохранитель включения передач 1; -
190 1304.306.090 Опорная пластина 1; от 1 550
200 0730.300.430 SNAP RING 1; 200
210 0732.041.374 Нажимная пружина 1; -
220 0636.100.689 SCREW PLUG 1; 310
220 0634.801.217 SEALING RING 1; 80
260 0501.210.058 SWITCH 1; 5 760
260 0634.801.062 SEALING RING 1; 80
260 0700.300.427 PROTECTING CAP 1; -
270 0635.460.024 Шарик 1; -
600 1304.207.002 Палец 1; -
610 1268.307.170 Уплотнительная прокладка 1; -
620 1304.307.083 Пластина 1; 460
630 0636.016.414 HEXAGON BOLT 2; -
630 0630.100.295 WASHER 2; -
640 SWITCH SWITCH 1; -
640 0501.216.474 SWITCH 1; -
640 0634.801.062 SEALING RING 1; 80
640 0700.300.427 PROTECTING CAP 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
