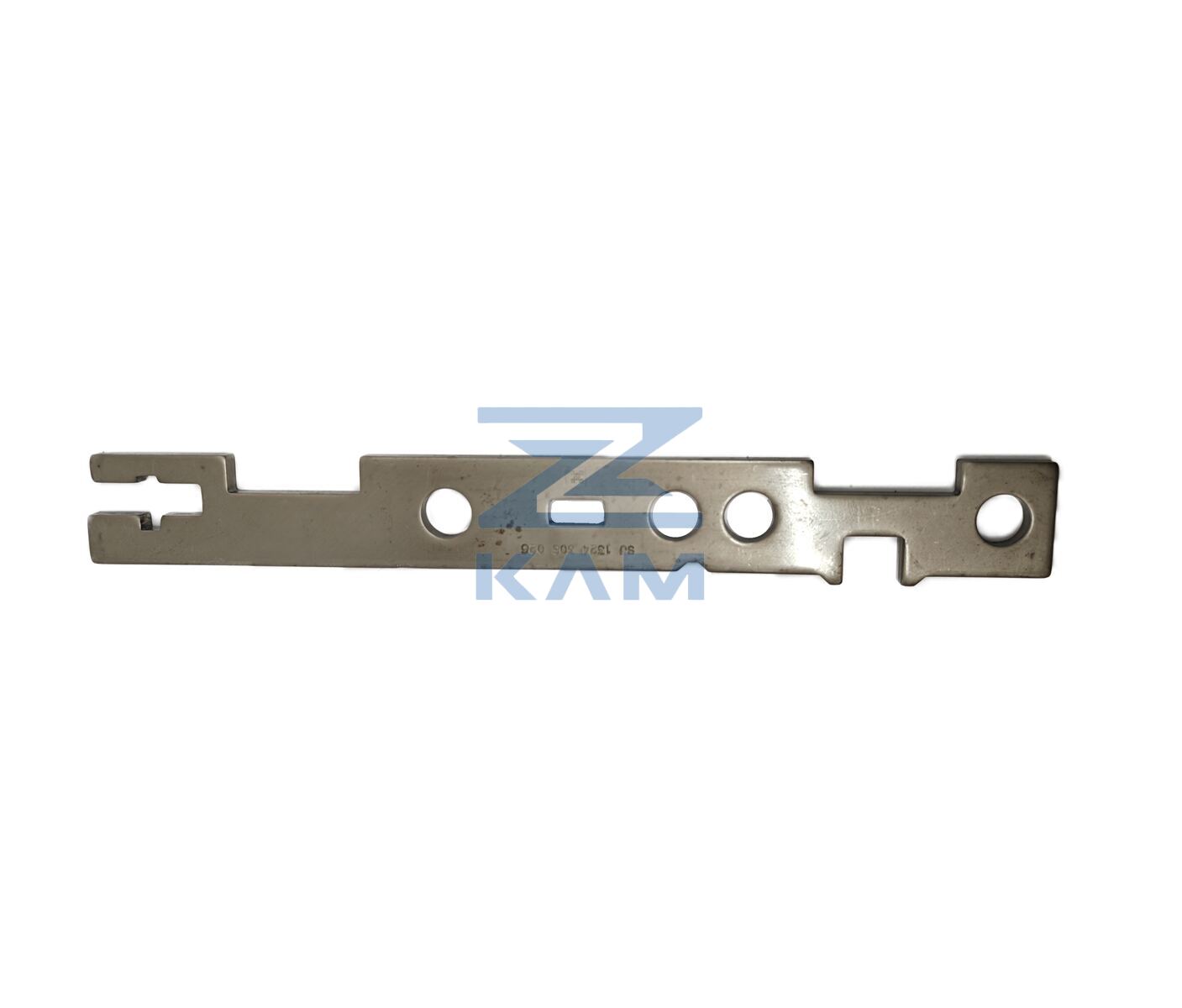

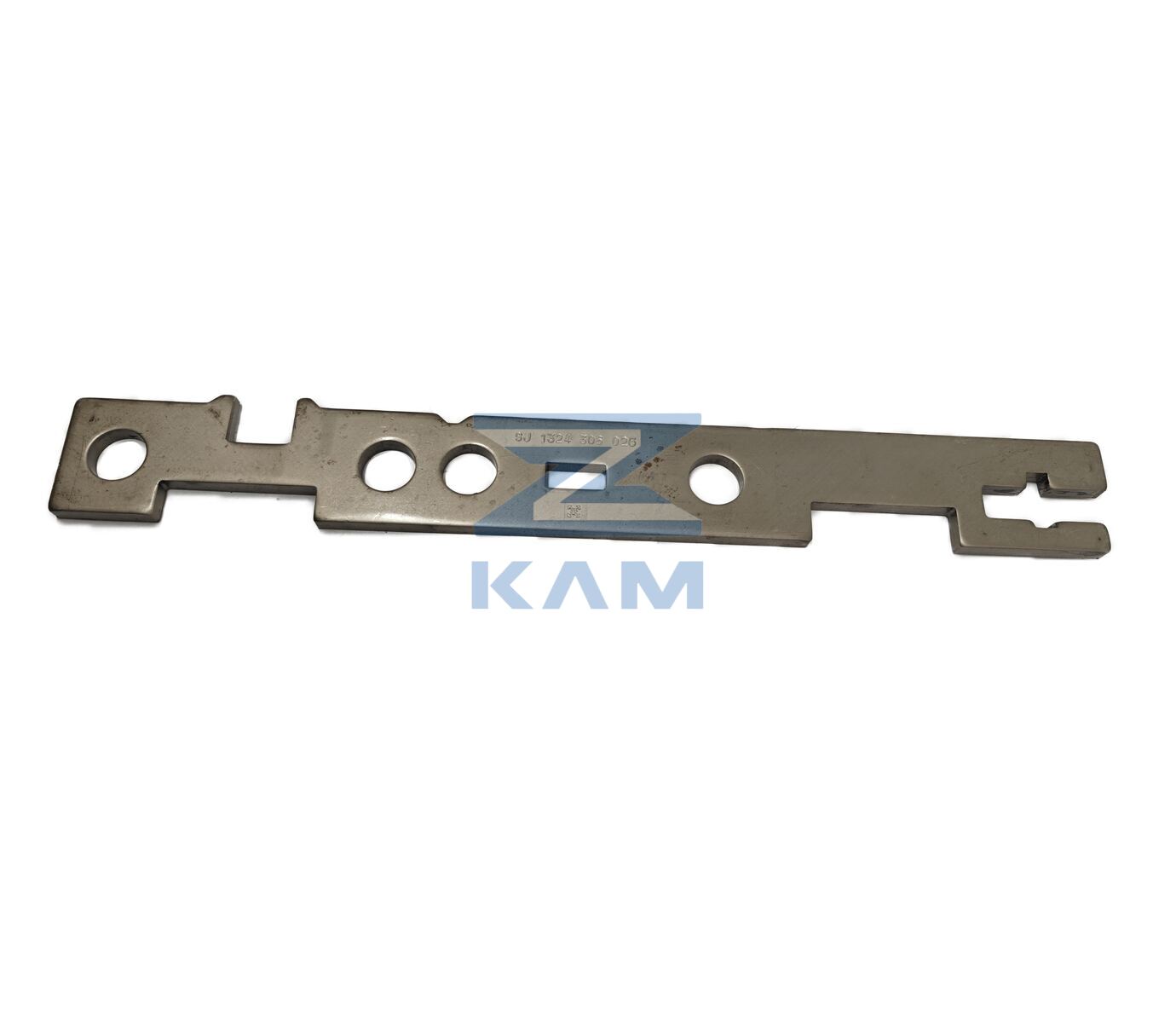

Шток вилки переключения 1/2 передач ZF 9s1310 / ZF
1324.306.026
замена на 8100 300 039 (устар. 1324.306.043)
| Новый в наличии | 4 680 ₽ | |
| Демонтаж с новой КПП, без пробега. в наличии | 3 720 ₽ |
|
30
48
50
60
70
70
72
72
72
80
80
80
80
98
100
110
110
120
120
120
120
138
140
150
150
160
160
160
160
180
180
180
190
200
210
220
220
220
260
260
260
260
270
600
610
620
630
630
630
640
640
640
| Поз. | Артикул | Название детали | Кол-во | Цена | |
|---|---|---|---|---|---|
| 30 | 1304.306.089 | Опорная пласт. | 1; | от 3 910 ₽ | |
| 48 | 1324.306.027 | Шток вилки переключения передач | 1; | 5 330 ₽ | |
| 50 | 1324.306.031 | Вилка включения передач | 1; | - | |
| 60 | 1324.306.029 | Угловой рычаг | 1; | - | |
| 70 | 1304.306.107 | Ползун | 2; | - | |
| 72 | БолтM18x1.5SK6 | Шарнирный болт | 1; | - | |
| 72 | 0730.300.093 | Пружинная шайба | 1; | - | |
| 72 | 1304.306.108 | Шарнирный болт | 1; | - | |
| 80 | БолтM18x1.5SK6 | Шарнирный болт | 2; | - | |
| 80 | 0730.300.093 | Пружинная шайба | 2; | - | |
| 80 | 1304.306.108 | Шарнирный болт | 2; | - | |
| 98 | 1324.306.026 | Шток вилки | 1; | от 3 720 ₽ | |
| 100 | 1324.306.013 | Вилка включения передач | 1; | ||
| 110 | 1290.306.066 | SLIDING PAD | 2; |
700 ₽ |
|
| 120 | БолтM18x1.5SK6 | Шарнирный болт | 2; | - | |
| 120 | 0730.300.093 | Пружинная шайба | 2; | - | |
| 120 | 1304.306.108 | Шарнирный болт | 2; | - | |
| 138 | 1324.306.025 | Шток вилки переключения передач | 1; | 5 580 ₽ | |
| 140 | 1324.306.037 | Вилка включения передач | 1; | - | |
| 150 | 1316.306.015 | Ползун | 2; |
430 ₽ |
|
| 160 | 0730.300.093 | Пружинная шайба | 2; | - | |
| 160 | БолтM18x1.5SK6 | Шарнирный болт | 2; | - | |
| 160 | 1304.306.108 | Шарнирный болт | 2; | - | |
| 180 | Предохранитель | Предохранитель включения передач | 1; | - | |
| 180 | 1324.306.034 | Предохранитель включения передач | 1; |
2 980 ₽ |
|
| 180 | 1324.306.033 | Предохранитель включения передач | 1; | - | |
| 190 | 1304.306.090 | Опорная пластина | 1; | 6 200 ₽ | |
| 200 | 0730.514.017 | Пружинное стопорное кольцо | 1; | - | |
| 210 | 0732.041.374 | Нажимная пружина | 1; | - | |
| 220 | ПробкаM14x1.5 | Пробка с резьбой | 1; | - | |
| 220 | 0636.302.068 | Пробка с резьбой | 1; | - | |
| 220 | 0730.008.057 | Уплотнительное кольцо | 1; | - | |
| 260 | 0634.801.062 | SEALING RING | 1; |
80 ₽ |
|
| 260 | 0501.210.058 | SWITCH | 1; |
5 760 ₽ |
|
| 260 | ВыключательSСНL | Выключатель | 1; | - | |
| 270 | 0635.460.024 | Шарик | 1; | - | |
| 600 | 1304.207.002 | Палец | 1; | - | |
| 610 | 1268.307.170 | Уплотнительная прокладка | 1; | - | |
| 620 | 1304.307.083 | Пластина | 1; |
580 ₽ |
|
| 630 | БолтM8x28 | Болт 6-гранный | 2; | - | |
| 630 | 0636.015.411 | Болт 6-гранный | 2; | - | |
| 630 | 0630.302.090 | Пружинная шайба | 2; | - | |
| 640 | ВыключательOEFF | Выключатель | 1; | - | |
| 640 | 0501.215.297 | Выключатель | 1; | - | |
| 640 | 0634.801.062 | SEALING RING | 1; |
80 ₽ |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
- ZF - КПП ZF 9S1310 TO > ZF 9S109 / 9S1310 ТО > Механизм переключения > Шток вилки
- ЯМЗ - ЯМЗ-536-100 > Трансмиссия > Переключение > Шток вилки переключения передач
- ZF - КПП ZF 9S1310 TO > 9S-1310TO > GEAR SHIFT SYSTEM 1324.106.004 > Шток вилки
- ZF - КПП ZF 9S1315 TO > ZF 9S1315TO > Shift system > Шток вилки
- ZF - КПП ZF 9S1310 TO > 9S1310 TO > Механизм переключения > Шток вилки
- ZF - КПП ZF 9S1310 TO > 9S1310 TO > Механизм переключения > Шток вилки
- ZF - КПП ZF 9S1315 TO > ZF 9S1315TO > Shift system > Gear shift rail
- ZF - КПП ZF 9S1310 TO > 9S1310 TO > Механизм переключения > Gear shift rail
- ZF - КПП ZF 9S1310 TO > 9S1310 TO > Механизм переключения > Gear shift rail
Шток вилки переключения 1-й и 2-й передач является компонентом механизма управления коробки передач серии ZF Ecomid. Деталь предназначена для передачи осевого усилия от механизма выбора передач на вилку, которая перемещает муфту синхронизатора для включения первой или второй передачи.
Технические характеристики
| Параметр | Значение |
|---|---|
| Артикул производителя | 1324.306.026 |
| Производитель | ZF Friedrichshafen AG |
| Совместимые КПП | ZF 9S1310, 9S1310 TO, 9S1310 TD |
| Материал | Сталь с термообработкой |
| Место установки | Внутренний механизм переключения передач |
Применяемость
Данный шток используется в девятиступенчатых коробках передач ZF 9S1310, которые устанавливаются на грузовые автомобили следующих производителей:
- КАМАЗ (модели 65115, 65117, 53605, 43118 и другие модификации с двигателями Cummins или 740)
- MAN (серии TGL, TGM)
- DAF (серии CF65, LF55)
- IVECO (Eurocargo)
- Renault Trucks (Midlum, Premium)
Номера кросс-референсов и аналоги
| Производитель / Бренд | Артикул |
|---|---|
| ZF | 1324.306.026 / 1324306026 |
| MAN | 81.32415.0118 / 81324150118 |
| DAF | 1306352 |
| IVECO | 42536343 |
| Renault Trucks | 5001852445 |
| KAMAZ | 1324.306.026 |
| Euroricambi | 98530814 |
| CEI | 157.574 |
Особенности и модификации
Шток имеет прецизионную шлифовку рабочей поверхности для обеспечения плавного скольжения в направляющих отверстиях картера. Конструкция включает технологические проточки для фиксации вилки и пазы под фиксаторы положений, что исключает самопроизвольное выключение передачи под нагрузкой. При проведении ремонтных работ требуется проверка состояния сопряженных сухарей вилки и блокирующих пружин фиксаторов.
