Топливный насос Б10 (Рис. 24)
/ УралАЗ УРАЛ-375

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

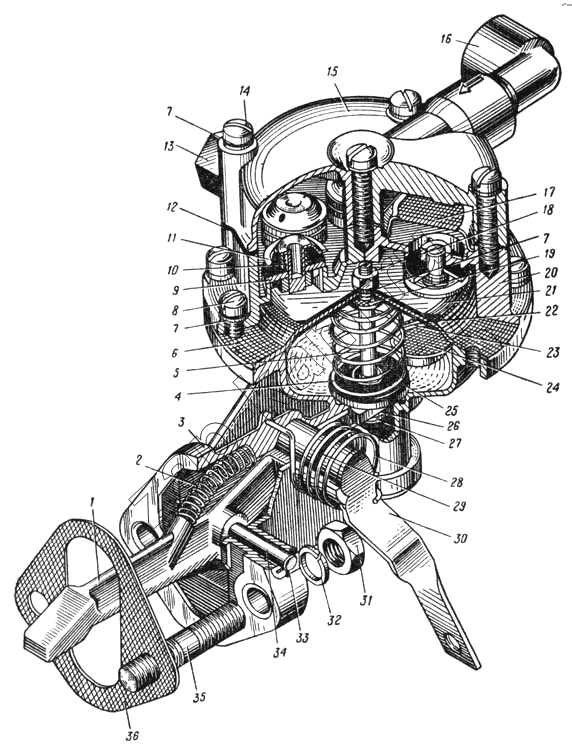

Схема/чертеж: Топливный насос Б10 (Рис. 24) / УралАЗ УРАЛ-375
1
2
3
4
5
6
7
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
Поз. Артикул Название детали 1) Урал-3752) Урал-375Д3) Урал-375С4) Урал-3775) Урал-377С Цена
130Т-1106055 130Т-1106055 Толкатель в сборе 11111 -
130Т-1106050 130Т-1106050 Диафрагма с толкателем в сборе 11111 -
1 130-1106078-Б Коромысло 11111 -
2 11-1013 Пружина коромысла возвратная 11111 3 030 ₽ - 24 750 ₽
3 130Т-1106094-В Корпус топливного насоса 11111 -
4 130Т-1106061 Пружина диафрагмы 11111 -
5 130-1106053 Толкатель 11111 -
6 130Т-1106051 Диск диафрагмы 11111 -
7 252153-П2 Шайба 5 пружинная 11111 -
8 440780-П8 Винт М5х16 крепления головки 1010101010 -
9 130-1106026 Клапан 66666 -
10 130-1106028 Пружина клапана 66666 -
11 130-1106027 Обойма клапана 66666 -
12 130Т-1106037 Прокладка крышки-демпфера 11111 -
13 300304-П29 Штуцер топливного насоса 11111 -
14 440785-П8 Винт М5х28 крепления крышки 55555 -
15 130Т-1106036 Крышка-демпфер 11111 -
16 339115-П29 Угольник М14х1,5 К1/4" 11111 -
17 130Т-1106045 Фильтр топливного насоса 11111 -
18 250464-П8 Гайка М5 11111 -
19 130-1106056 Шайба толкателя 11111 -
20 130Т-1106018 Головка топливного насоса 11111 -
21 130Т-1106057-А Шайба диафрагмы верхняя 11111 -
22 130Т-1106146-А Шайба диафрагмы нижняя 11111 -
23 130Т-1106096 Шайба сетки 11111 -
24 130-1106097 Сетка фильтра 11111 -
25 130Т-1106178 Сальник толкателя 11111 -
26 130-1106059 Прокладка упорной шайбы 11111 -
27 130-1106063 Шайба упорная 11111 -
28 130-1106099-Б Пружина 11111 -
29 485-4223029-Б Сальник штока шинного крана 11111 -
30 130-1106095-Б Валик ручного привода в сборе 11111 -
31 303112-П8 Гайка М10х1 22222 -
32 252136-П2 Шайба 10 пружинная 22222 -
33 258000-П8 Шплинт 1,5х10 оси коромысла 22222 -
34 130-1106128 Ось коромысла 11111 -
35 307156-П8 Шпилька М10-М10х1х28 22222 -
36 111-1106170 Прокладка топливного насоса 11111 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
