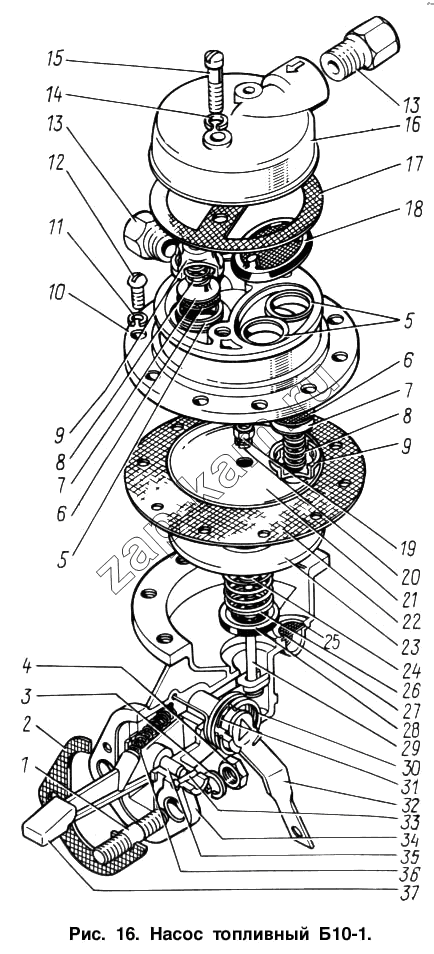

Насос топливный Б10-1
/ ЗИЛ-131
1
2
3
4
5
5
6
6
7
7
8
8
9
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
| Поз. | Артикул | Название детали | 1) ЗИЛ-131Н | 2) ЗИЛ-131НА | 3) ЗИЛ-131НВ | 4) ЗИЛ-137Т | |
|---|---|---|---|---|---|---|---|
| 130Т-1106015-Б | 130Т-1106015-Б | Головка топливного насоса с клапанами в сборе | 1 | 1 | 1 | 1 | |
| 130Т-1106050 | 130Т-1106050 | Диафрагма с толкателем в сборе | 1 | 1 | 1 | 1 | |
| 1 | 307156-П8 | Шпилька | 2 | 2 | 2 | 2 | |
| 2 | 111-1106170 | Прокладка топливного насоса | 1 | 1 | 1 | 1 | |
| 3 | 252136-П2 | Шайба пружинная | 2 | 2 | 2 | 2 | |
| 4 | 303112-П8 | Гайка | 2 | 2 | 2 | 2 | |
| 5 | 130-1106024 | Седло клапана | 3 | 3 | 3 | 3 | |
| 6 | 130-1106026-В | Клапан топливного бака | 3 | 3 | 3 | 3 | |
| 7 | 130-1106023-Б | Пластина клапана | 3 | 3 | 3 | 3 | |
| 8 | 130-1106028 | Пружина клапана | 3 | 3 | 3 | 3 | |
| 9 | 130-1106027-Б | Обойма клапана | 3 | 3 | 3 | 3 | |
| 10 | 130Т-1106018-Б | Головка топливного насоса | 1 | 1 | 1 | 1 | |
| 11 | 252153-П2 | Шайба пружинная | 10 | 10 | 10 | 10 | |
| 12 | 220080-П8 | Винт | 10 | 10 | 10 | 10 | |
| 13 | 300304-П8 | Штуцер | 2 | 2 | 2 | 2 | |
| 14 | 252154-П2 | Шайба пружинная | 2 | 2 | 2 | 2 | |
| 15 | 222532-П8 | Винт | 2 | 2 | 2 | 2 | |
| 16 | 130-1106036-Б | Крышка-демпфер | 1 | 1 | 1 | 1 | |
| 17 | 130-1106037 | Прокладка крышки топливного насоса | 1 | 1 | 1 | 1 | |
| 18 | 130Т-1106045-Б | Фильтр топливного насоса | 1 | 1 | 1 | 1 | |
| 19 | 250464-П8 | Гайка | 1 | 1 | 1 | 1 | |
| 20 | 252153-П2 | Шайба пружинная | 1 | 1 | 1 | 1 | |
| 21 | 130Т-1106057-А | Шайба диафрагмы верхняя | 1 | 1 | 1 | 1 | |
| 22 | 130Т-1106051 | Диск диафрагмы топливного насоса | 1 | 1 | 1 | 1 | |
| 23 | 130Т-1106146-А | Шайба диафрагмы нижняя | 1 | 1 | 1 | 1 | |
| 24 | 130-1106056 | Шайба толкателя | 1 | 1 | 1 | 1 | |
| 25 | 130Т-1106096 | Шайба-сетка | 1 | 1 | 1 | 1 | |
| 26 | 130Т-1106061 | Пружина диафрагмы | 1 | 1 | 1 | 1 | |
| 27 | 130-1106097 | Сетка фильтра | 1 | 1 | 1 | 1 | |
| 28 | 130Т-1106178 | Манжета толкателя | 1 | 1 | 1 | 1 | |
| 29 | 130Т-1106055 | Толкатель в сборе | 1 | 1 | 1 | 1 | |
| 30 | 130-1106099-Б | Пружина | 1 | 1 | 1 | 1 | |
| 31 | 485-4223029-Б | Манжета | 1 | 1 | 1 | 1 | |
| 32 | 130-1106095-Б2 | Валик ручного привода в сборе | 1 | 1 | 1 | 1 | |
| 33 | 252948-П8 | Заклепка | 2 | 2 | 2 | 2 | |
| 34 | 130Т-1106094-В | Корпус топливного насоса | 1 | 1 | 1 | 1 | |
| 35 | 130-1106128-Б | Ось коромысла | 1 | 1 | 1 | 1 | |
| 36 | 11-1013 | Пружина возвратная коромысла | 1 | 1 | 1 | 1 | |
| 37 | 130-1106078-Б | Коромысло привода | 1 | 1 | 1 | 1 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
