ТНВД ЯЗДА 337-20.05 - на двиг. 740.31 (240л.с.) КамАЗ Евро-2
ТНВД ЯЗДА 337-20.05 - на двиг. 740.31 (240л.с.) КамАЗ Евро-2

ТНВД 337-20.05 – на двиг. 740.31 (240л.с.) КамАЗ Евро-2 / Ярославль

337.1111005-20.05
0

Плунжерная пара: 337.1111150-21. Топливо-подкачка: 332, Модель форсунки: 273-20(273-50).

Пока нет в наличии.

Введите свой e-mail, и мы уведомим вас, когда он снова появится в продаже.

Добавить в избранноеВ избранномУдалено из избранного 0
Производитель:
Артикул: 337.1111005-20.05
337-1111005-20.05, 33711110052005
Категории: , ,


Характеристики ТНВД

Параметр 337-20.05
Диаметр плунжера, мм 11
Ход плунжера, мм 13
Способ дозирования топлива Спиральной кромкой
Средняя цикловая подача топлива на номинальном режиме, мм3 /цикл 99,0 –103,0
Номинальная частота вращения кулачкового вала, мин -1 1100±10
Средняя цикловая подача топлива на режиме минимального холостого хода, мм3 /цикл 15 – 20
Частота вращения на режиме минимального холостого хода, мин -1 300±10
Частота вращения на режиме максимального крутящего момента, мин -1 700±10
Средняя цикловая подача топлива при частоте вращения, соответствующей максимальному крутящему моменту, мм 3 /цикл 103,0 – 110,0
Средняя цикловая подача топлива при частоте вращения n=500 мин-1 , мм3 /цикл 87,5 – 97,5
Средняя цикловая подача топлива на пусковом режиме (n=100 мин-1 ) должна быть, мм3 /цикл 195,0 – 220,0
Давление воздуха, соответствующее началу действия корректора по наддуву в сторону увеличения подачи топлива, МПа (кгс/см2 ) 0,01 – 0,015 (0,10 – 0,15)
Давление воздуха, соответствующее окончанию действия корректора по наддуву в сторону увеличения подачи топлива, МПа (кгс/см2 ) 0,025 – 0,03 (0,55 – 0,30)

Двигатели КАМАЗ мод. 740.31-240, 740.30-260, 740.51-320 и 740.50-360 в серийном производстве комплектуются топливными насосами высокого давления (ТНВД):
– типа 337  г. Ярославль
– типа Р7100 “БОШ”.

Ярославский ТНВД  типа 337. Конструкция блочного V-образного насоса состоит из насоса высокого давления, насоса топливного низкого давления, регулятора частоты вращения и корректора по надувочному воздуху. Топливный насос низкого давления подает под необходимым давлением топливо к нагнетательным секциям ТНВД, которые размещены в V-образном корпусе насоса.

Класс

ТНВД
Изготовитель

АО Ярославский завод дизельной аппаратуры
Размеры
Вес 25,5 кг
Размеры 50 × 40 × 40 см
zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

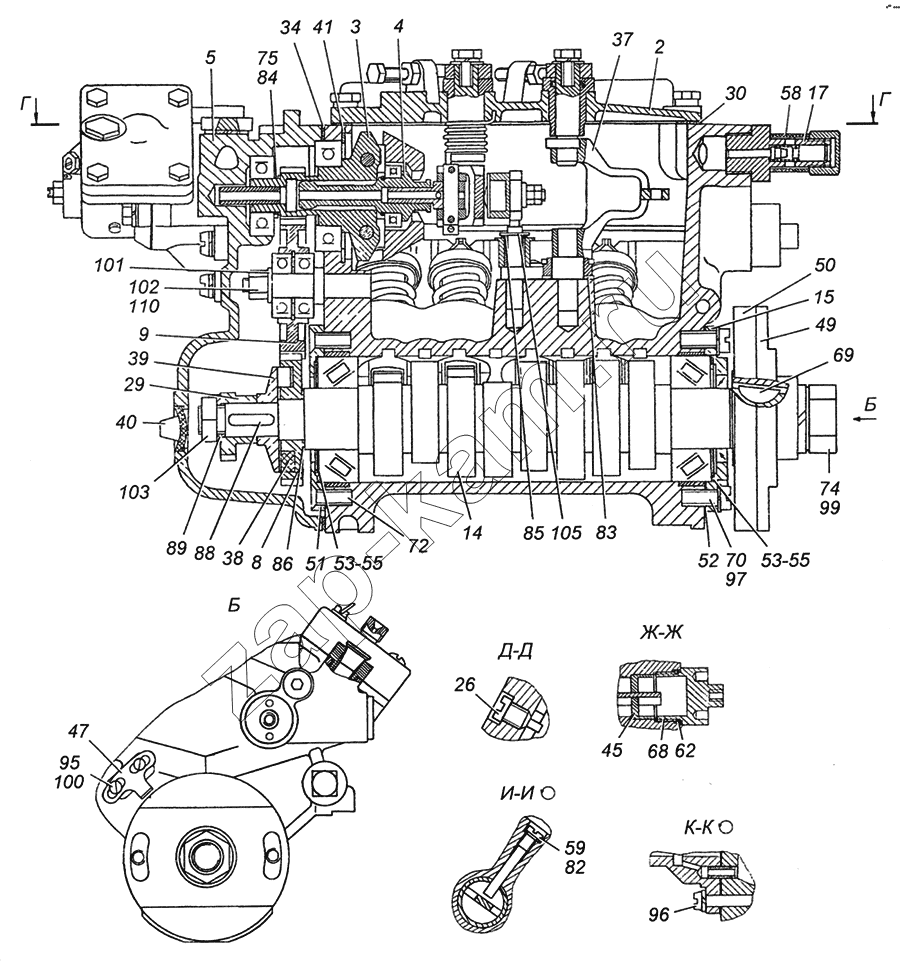

Схема/чертеж: Насос топливный высокого давления (ТНВД) в сборе / КамАЗ 6520 (Euro-2, 3)
337.1111005-20
337.1111005-20.01
337.1111005-20.02
337.1111005-20.03
337.1111005-20.04
337.1111005-20.05
2
3
4
5
8
9
14
15
17
26
29
30
34
37
38
39
40
41
45
47
49
50
51
52
53
53
54
54
55
55
58
59
62
68
69
70
72
74
75
82
83
84
85
86
88
89
95
96
97
99
100
101
102
103
105
110
Поз. Артикул Название детали Кол-во Цена
337.1111005-20 337.1111005-20 Насос топливный высокого давления ; - 189 760 ₽
337.1111005-20.01 337.1111005-20.01 Насос топливный высокого давления (ТНВД) в сборе ; -
337.1111005-20.02 337.1111005-20.02 Насос топливный высокого давления (ТНВД) в сборе ; -
337.1111005-20.03 337.1111005-20.03 Насос топливный высокого давления ; 189 760 ₽
337.1111005-20.04 337.1111005-20.04 Насос топливный высокого давления ;
337.1111005-20.05 337.1111005-20.05 Насос топливный высокого давления (ТНВД) в сборе ;
33.1106904 33.1106904 Чехол защитный 1; -
1 332.1106010 Топливный насос низкого давления 1; -
2 33.1110024 Крышка регулятора верхняя в сборе 1; -
3 333.1110040-20 Державка грузов регулятора 1; -
4 33.1110060 Муфта регулятора 1; -
5 333.1110128-30 Крышка регулятора задняя 1; -
6 333.1110160-32 Рычаги с корректорами 1; -
6 333.1110160-32.03 Рычаги с корректорами 1; -
7 33.1110505 Рычаг стартовой пружины 1; -
8 333.1110515-30 Шестерня регулятора ведущая 1; -
9 333.1110670-30 Шестерня регулятора промежуточная 1; -
10 333.1110700-30 Корректор подачи топлива по наддуву 1; -
12 337.1111020-30 Корпус топливного насоса 1; -
13 323.1111039-01 Секция топливного насоса 8; -
14 337.1111050-01 Вал кулачковый 1; -
15 337.1111070-21 Крышка подшипника кулачкового вала 1; -
16 337.1111110 Толкатель плунжера 8; -
17 338.1111140-20 Клапан перепускной 1; -
18 337.1111180 Рейка правая 1; -
19 337.1111181 Рейка левая 1; -
20 33.1111400 Рычаг реек в сборе 1; -
23 33.1106240 Толкатель 1; -
24 236.1106242 Ролик 1; -
25 33.1106244 Ось ролика толкателя 1; -
26 33.1106245-10 Винт стопорный 1; -
27 33.1106248 Пружина толкателя 1; -
28 33.1106285 Прокладка топливного насоса 1; -
29 332.1106352 Эксцентрик привода топливного насоса 1; -
30 33.1110026 Прокладка верхней крышки регулятора 1; -
31 33.1110088 Ось рычага регулятора 1; -
32 33.1110089 Втулка дистанционная 1; -
33 33.1110117 Пломба 8; -
34 332.1110154-10 Прокладка задней крышки регулятора 1; -
35 332.1110448 Пружина рычага реек 1; -
36 33.1110462-10 Пружина регулятора 1; -
37 33.1110466 Рычаг пружины 1; -
38 33.1110517-10 Сухарь ведущей шестерни 4; -
39 33.1110521 Фланец ведущей шестерни 1; -
40 33.1110656 Заглушка задней крышки регулятора 1; -
41 33.1110684 Кольцо пружинное упорное 1; -
42 333.1110707-30 Наконечник шпильки 1; -
43 333.1110984 Прокладка корректора 1; -
44 33.1111028 Палец 4; -
45 33.1111042 Втулка рейки 4; -
47 337.1111056 Указатель 1; -
49 337.1111059-01 Фланец ведомой полумуфты 1; -
50 337.1111066-01 Полумуфта ведомая 1; -
51 337.1111074 Крышка подшипника задняя 1; -
52 337.1111076 Прокладка 1; -
53 78.1111077 Прокладка 2; -
54 78.1111078 Прокладка 3; -
55 78.1111079 Прокладка 2; -
56 33.1111098 Кожух защитный 2; -
57 33.1111126 Винт крепления кожуха 2; -
58 33.1111306-01 Заглушка 1; -
59 33.1111418 Винт стопорный 2; -
60 33.1111575 Пята толкателя 8; -
61 33.1111910 Гвоздь нарезной 2; -
62 33.1112342 Кольцо уплотнительное 2; -
63 337.3904016-20 Табличка 1; -
63 337.3904016-20.01 Табличка 1; -
63 337.3904016-20.02 Табличка 1; -
63 337.3904016-20.03 Табличка 1; -
63 337.3904016-20.04 Табличка 1; -
63 337.3904016-20.05 Табличка 1; -
68 320-31007 Пробка М27х1,5 2; -
69 320-35001 Шпонка 6х9 1; -
70 320-88145 Винт М8х20 7; -
71 320-88150 Винт М6х43 5; -
72 311200 Винт М8 6; -
73 320-88166 Винт М6х43 1; -
74 320-88337 Гайка М20х1,5-6Н 1; -
75 320-88720 Шайба 17 3; -
76 320-88727 Шайба плоская 10х18 16; -
80 870003 Болт М6-6gх20 2; -
81 870355 Винт М6-6gх32 2; -
82 870455 Прокладка 8х12х1 2; -
83 870456 Шайба 16 1; -
84 870614 Шайба 17 2; -
85 870615 Шайба 7 1; -
86 870643 Шайба 21,5х40х0,5 1; -
87 870701 Проволока пломбировочная 8; -
88 870800 Шпонка 5х5х22 1; -
89 870868 Шайба стопорная 15 1; -
90 870880 Пробка М10х1,25 1; -
91 37.1111930 Заглушка 1; -
92 870941 Заглушка штуцера 8; -
95 1/03746/01 Винт М4-6gх6 2; -
96 1/03780/11 Винт М6х70 1; -
97 1/05166/77 Шайба 8 пружинная 10; -
98 1/05168/77 Шайба 10 пружинная 16; -
99 1/05174/71 Шайба пружинная 1; -
100 1/05192/01 Шайба плоская 4х9 2; -
101 1/05196/01 Шайба плоская 8х17 2; -
102 1/07344/01 Шплинт разводной 2х25 1; -
103 1/07913/11 Гайка низкая М14х1,5-6Н 1; -
104 1/09026/21 Болт М6-6gх25 6; -
105 1/10877/76 Шайба стопорная 5х11х0,7 1; -
106 1/11977/71 Шайба коническая пружинная 6х12 15; -
107 1/21647/21 Гайка М10х1,25-6Н 16; -
108 1/58962/11 Гайка ЕМ6-6Н 1; -
109 1/61008/21 Гайка М8-6Н 3; -
110 1/61056/11 Гайка М8-6Н 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
