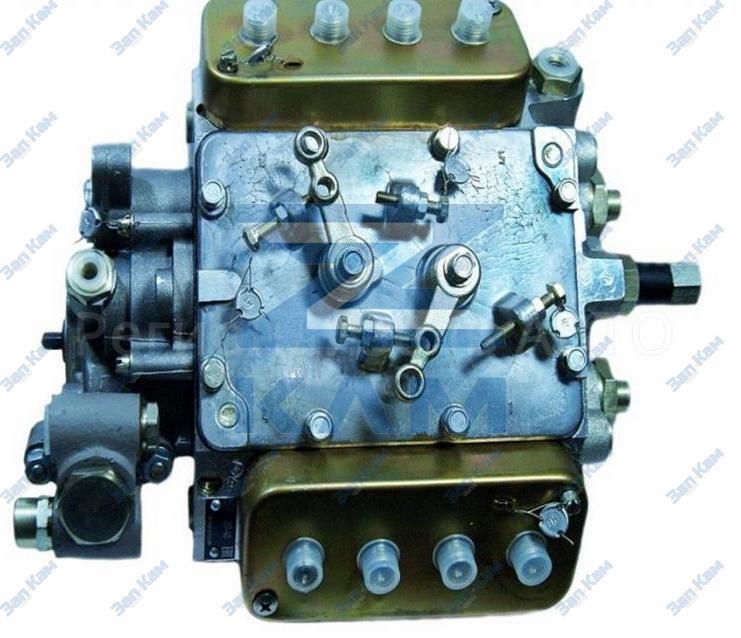

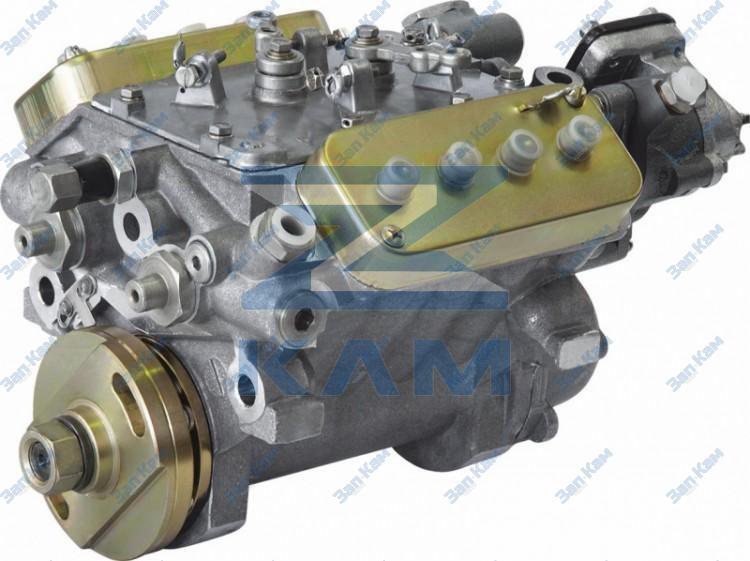

ТНВД 337-42 (без муфты) на двиг. 740.13 (260л.с.) Камаз Евро-1 / Ярославль
337.1111005-42
V-образный топливный насос высокого давления для двигателей КАМАЗ. Модель форсунки – 273-20 (273-50).
| Новый в наличии | 161 870 ₽ |
Характеристики ТНВД
| Наименование параметра | ТНВД 337.42 |
| Диаметр плунжера, мм | 11 |
| Ход плунжера, мм | 13 |
| Способ дозирования топлива | Спиральной кромкой |
| Средняя цикловая подача топлива на номинальном режиме, мм3 /цикл | 103,0 – 107,0 |
| Номинальная частота вращения кулачкового вала, мин-1 | 1100±10 |
| Средняя цикловая подача топлива на режиме минимального холостого хода, мм3 /цикл | 15 – 20 |
| Частота вращения на режиме минимального холостого хода, мин-1 | 300±10 |
| Частота вращения на режиме максимального крутящего момента, мин-1 | 700±10 |
| Средняя цикловая подача топлива при частоте вращения, соответствующей максимальному крутящему моменту, мм 3 /цикл | 107,5 – 113,5 |
| Средняя цикловая подача топлива при частоте вращения n=500 мин-1 , мм3 | 87,5 – 96,5 |
| Средняя цикловая подача топлива на пусковом режиме (n=100 мин-1) должна быть, мм3 /цикл | 195,0 – 220,0 |
Двигатели КамАЗ 740.11-240 и 740.13-260 комплектуются топливными насосами высокого давления (ТНВД) типа 337 производства г. Ярославль. Конструкция V-образного насоса состоит из насоса высокого давления (ТНВД), насоса топливного низкого давления (ТННД) и регулятора частоты вращения.
ТНВД подает под необходимым давлением топливо к нагнетательным секциям ТНВД, которые размещены в V-образном корпусе насоса. ТНВД, в определенные порядком работы двигателя интервалы времени, подает в цилиндры двигателя строго дозированные порции топлива под высоким давлением.
Регулятор частоты вращения – всережимный, прямого действия, механический, изменяет количество топлива подаваемого в цилиндры в зависимости от нагрузки. На крышке насоса располагается рычаг управления регулятором и рычаг останова двигателя. Ход рычагов ограничивается болтами-упорами.
|
||||
| Размеры | ||||
|---|---|---|---|---|
|
||||
1
2
3
4
5
6
7
8
10
11
12
13
14
15
15
16
17
18
19
20
21
| Поз. | Артикул | Название детали | Кол-во | Цена | |
|---|---|---|---|---|---|
| 1 | 54115-1108010 | Педаль управления подачи топлива | 1 | - | |
| 2 | 53205-1108025 | Подпятник | 1 | - | |
| 3 | 4502-8614027-10 | Болт М10х1,25-6g | 1 | - | |
| 4 | 1/21647/11 | Гайка М10х1,25-6Н | 1 | - | |
| 5 | 5425-1108016 | Кронштейн | 1 | - | |
| 6 | 6520-1108040 | Толкатель | 1 | - | |
| 7 | 5425-1108130 | Тяга ручного останова двигателя | 1 | - | |
| 8 | 5320-1108120-99 | Тяга ручного управления подачи топлива | 1 | - | |
| 10 | 54115-1108115 | Рычаг педали | 1 | - | |
| 11 | 53205-1108311 | Поводок | 1 | - | |
| 12 | 53205-1108018 | Рычаг в сборе со втулками | 1 | - | |
| 13 | 53205-1108020 | Кронштейн | 1 | - | |
| 14 | 6520-1108068 | Пружина | 1 | - | |
| 15 | 740.1108072 | Рычаг привода управления регулятором | 2 | - | |
| 16 | 740.1108038 | Кронштейн вала привода управления регулятором в сборе | 1 | - | |
| 17 | 740.1108045-20 | Вал привода управления регулятором | 1 | - | |
| 18 | 740.1108050 | Тяга рычага управления регулятором в сборе | 1 | - | |
| 19 | 337.1111005-42 | Топливный насос высокого давления в сборе | 1 | - 161 870 ₽ | |
| 20 | 33.1110150 | Рычаг управления регулятором | 2 | - | |
| 21 | 5425-1108305 | Кронштейн | 1 | - |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
- КамАЗ - 6520 > Система питания > Установка управления подачи топлива > Топливный насос высокого давления в сборе
- КамАЗ - 6540 > Система питания > Установка ТНВД > Топливный насос высокого давления в сборе
- КамАЗ - 53228, 65111 > Система питания > Установка и привод ТНВД > Топливный насос высокого давления в сборе
- КамАЗ - 43261 (Евро-1, 2) > Система питания > Система питания двигателя > Топливный насос высокого давления в сборе
- КамАЗ - 65115 > Система питания > Установка и привод ТНВД > Топливный насос высокого давления в сборе
- КамАЗ - 65115 > Система питания > Система питания двигателя > Топливный насос высокого давления в сборе
- КамАЗ - 65115 > Система питания > Система питания двигателя > Топливный насос высокого давления в сборе
- КамАЗ - 53229 (Евро 2) > Система питания > Система питания двигателя > Топливный насос высокого давления в сборе
- КамАЗ - 740.13-260 (Евро 1) > Система питания > Установка и привод ТНВД > Топливный насос высокого давления в сборе
- КамАЗ - 740.13-260 (Евро 1) > Система питания > Система питания двигателя (ТНВД и форсунка) > Топливный насос высокого давления в сборе
- КамАЗ - 740.13-260 (Евро 1) > Система питания > Установка полумуфты ведомой > Топливный насос высокого давления в сборе
