Поз.
Артикул
Название детали
Кол-во
Цена
7403.1118000-12
7403.1118000-12
Установка турбокомпрессоров на двигателе
-
1
7403.1118010
Турбокомпрессор ТКР 7Н-1
2
-
3
7406.1118220
Трубка слива масла правая
1
-
4
7403.1118222
Трубка подвода масла правая
1
-
6
7403.1118223-20
Трубка подвода масла левая
1
-
7
7405.1118224-11
Трубка слива масла левая
1
-
8
5320-1303031
Хомут 72 в сборе
4
-
10
7403.1118042
Прокладка
2
-
11
7403.1118189
Прокладка турбины
2
-
19
7403.1118278
Рукав 56х69-0,98 L-65 мм.
2
-
20
7405.1118280
Трубка
2
-
21
7406.1118320
Рукав 22х29-0,098
2
300 ₽
24
740.3407034
Прокладка
2
-
28
1/60434/21
Болт М8-6gх20
4
-
29
1/61008/11
Гайка М8х1,25-6Н
2
-
30
1/21647/27
Гайка М10х1,25-6Н
8
-
33
1/02800/60
Прокладка уплотнительная 14х20х1,5
3
-
36
1/05166/73
Шайба 8 пружинная
9
-
37
1/05168/77
Шайба 10 пружинная
1
-
39
1/26386/01
Шайба плоская 10,6х18х2
1
-
41
1/34495/33
Шпилька М10х1,25х15х25
8
-
43
870031
Болт М14х1,5-6gх50
1
60 ₽
45
870935
Кляммер
2
-
47
970860
Шайба тарельчатая 11
8
-
50
853894
Хомут в сборе
4
-
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер

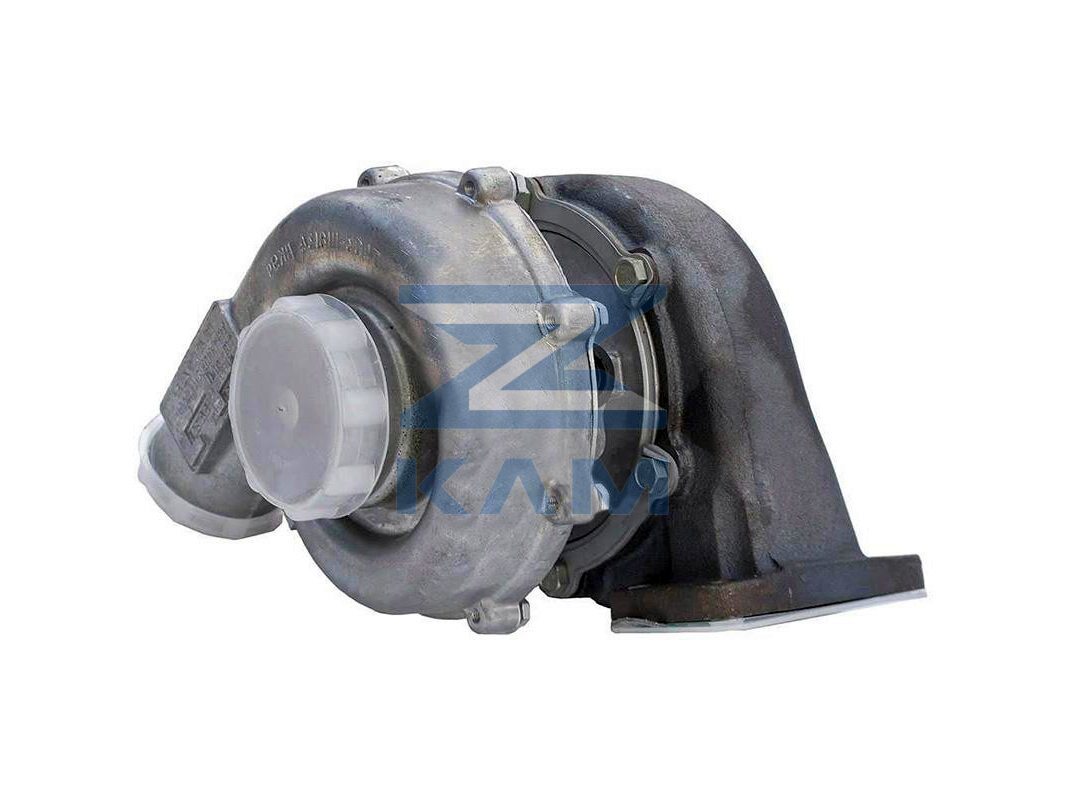

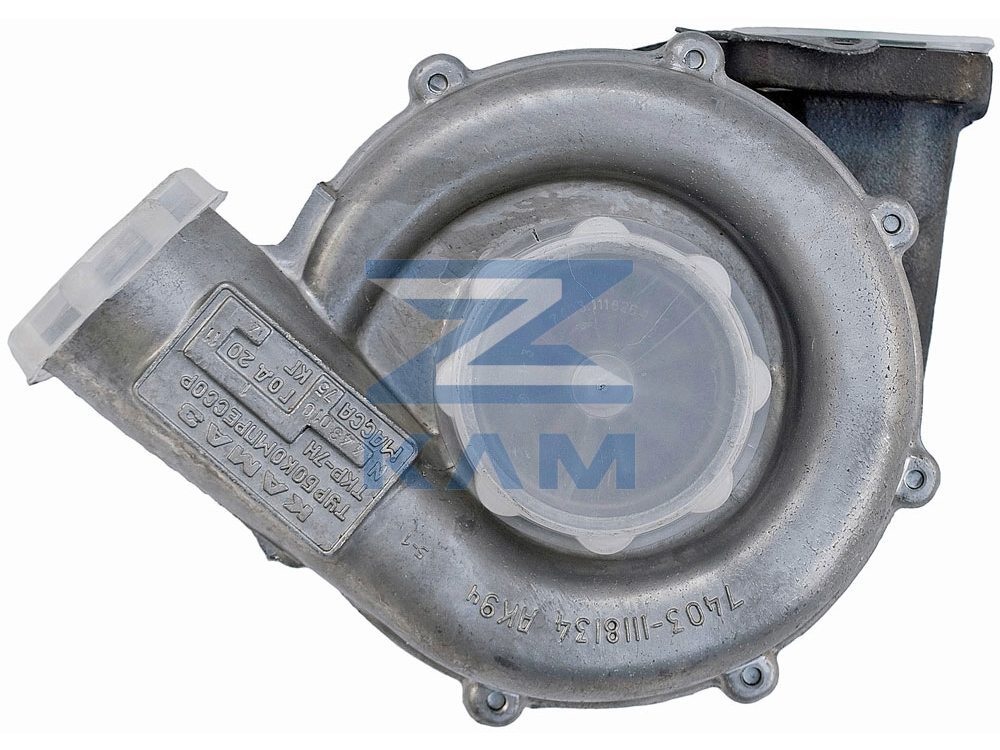

Данный агрегат предназначен для обеспечения принудительного нагнетания воздуха в цилиндры дизельных двигателей внутреннего сгорания. Узел устанавливается с левой стороны V-образного восьмицилиндрового двигателя и работает за счет энергии отработавших газов, преобразуя её в кинетическую энергию вращения ротора для сжатия воздушного потока.
Технические характеристики
Параметр
Значение
Степень повышения давления
1,8 – 2,0
Производительность (массовый расход воздуха), кг/с
0,15 ± 0,001
Максимальная частота вращения ротора, об/мин
100 000
КПД компрессора, не менее
0,72
КПД турбины, не менее
0,68
Допустимая температура газа перед турбиной, °C
650
Давление масла на входе, МПа
0,3 – 0,7
Применяемость
Изделие разработано для эксплуатации в составе силовых установок экологического стандарта Евро-0. Основная применяемость включает следующие модификации двигателей:
7403.10
7403.10-04
7403.10-07
Агрегат устанавливается на грузовые автомобили и шасси:
Семейство 4310 (43101, 43106)
Семейство 53212 (53213)
Семейство 54112
Семейство 55111
Конструктивные особенности
Конструкция включает радиальный центробежный компрессор и радиальную центростремительную турбину. Корпус турбины изготовлен из жаропрочного чугуна, способного выдерживать длительные термические нагрузки без деформации. Вал ротора установлен на подшипниках скольжения (плавающих втулках), смазка которых интегрирована в общую масляную магистраль двигателя. Уплотнительные кольца препятствуют попаданию масла в проточные части компрессора и турбины.
Аналоги и кросс-номера
Для подбора замены или идентификации узла используются следующие кросс-номера и модификации:
ТКР 7Н-1 (производства БЗА, Борисов)
7403-1118010 (ПАО КАМАЗ)
К27-115 (аналог производства CZ Strakonice, требует сверки по присоединительным размерам)
Отличия и модификации
Основным отличием данного узла является пространственная ориентация улиток компрессора и турбины, предназначенная строго для левого ряда цилиндров. Правый нагнетатель для аналогичных двигателей имеет зеркальное исполнение и маркируется дополнительным индексом в артикуле (-10). При установке необходимо соблюдать герметичность соединений масляных трубок и чистоту воздушных каналов, так как попадание посторонних предметов ведет к мгновенному выходу из строя крыльчатки, вращающейся на высоких оборотах.
