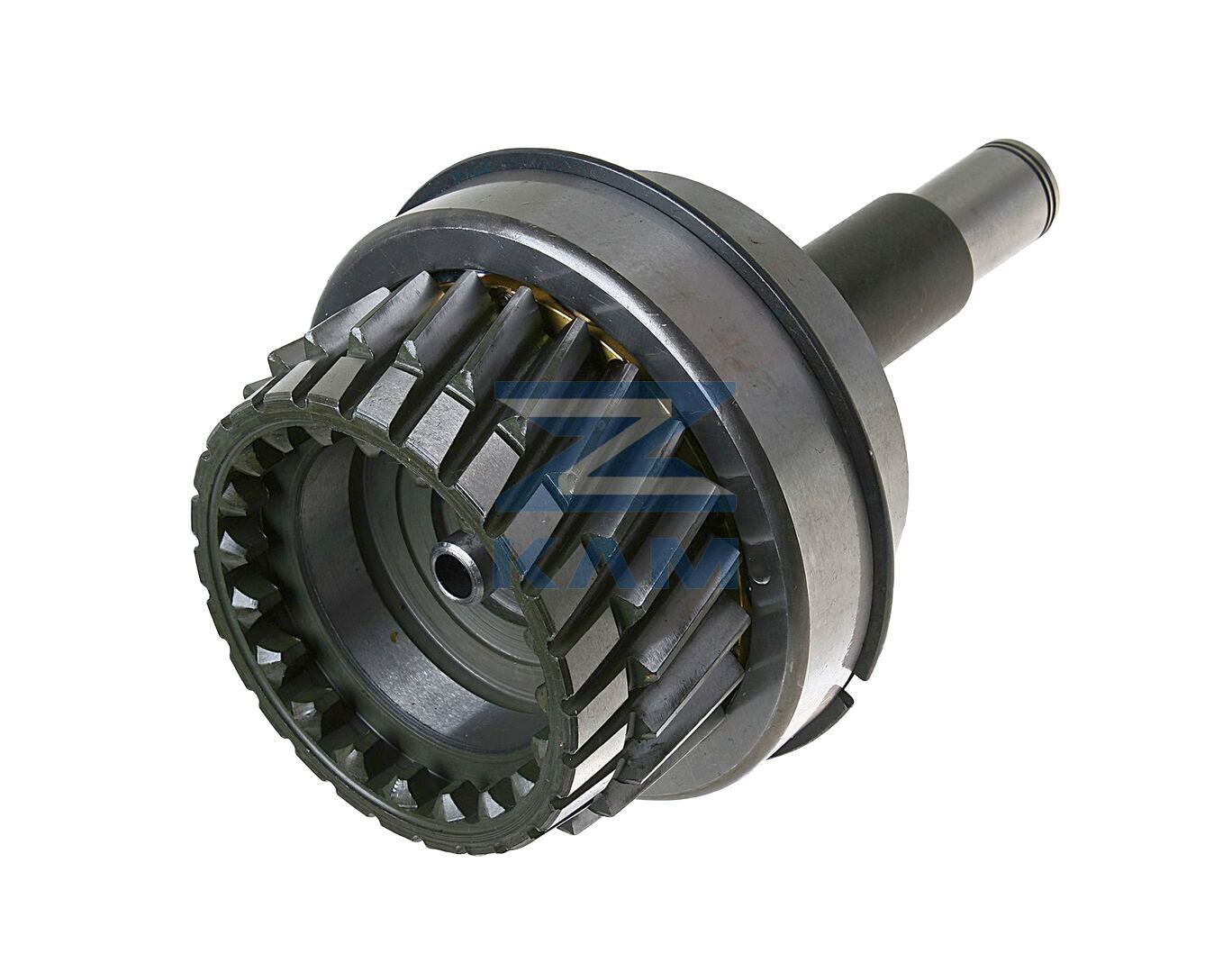

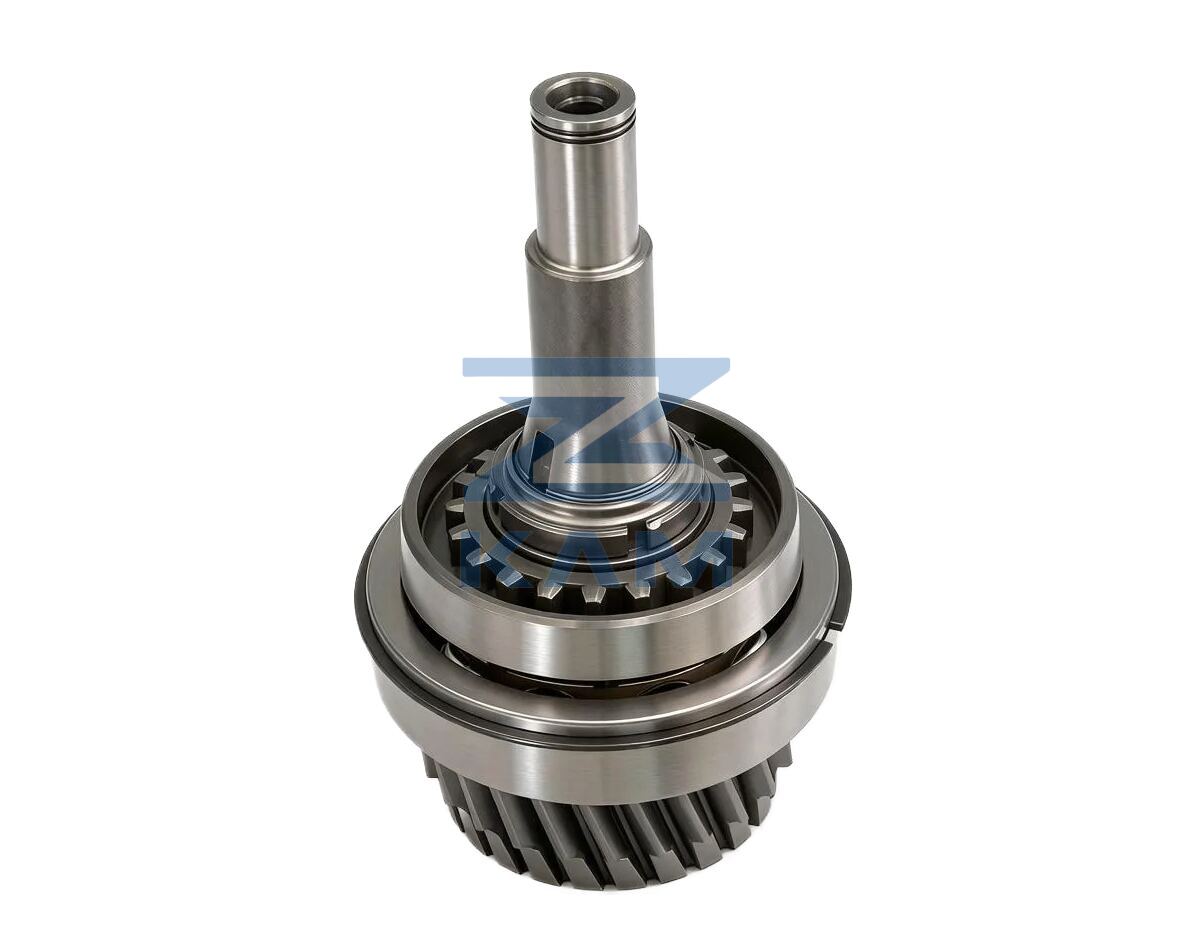

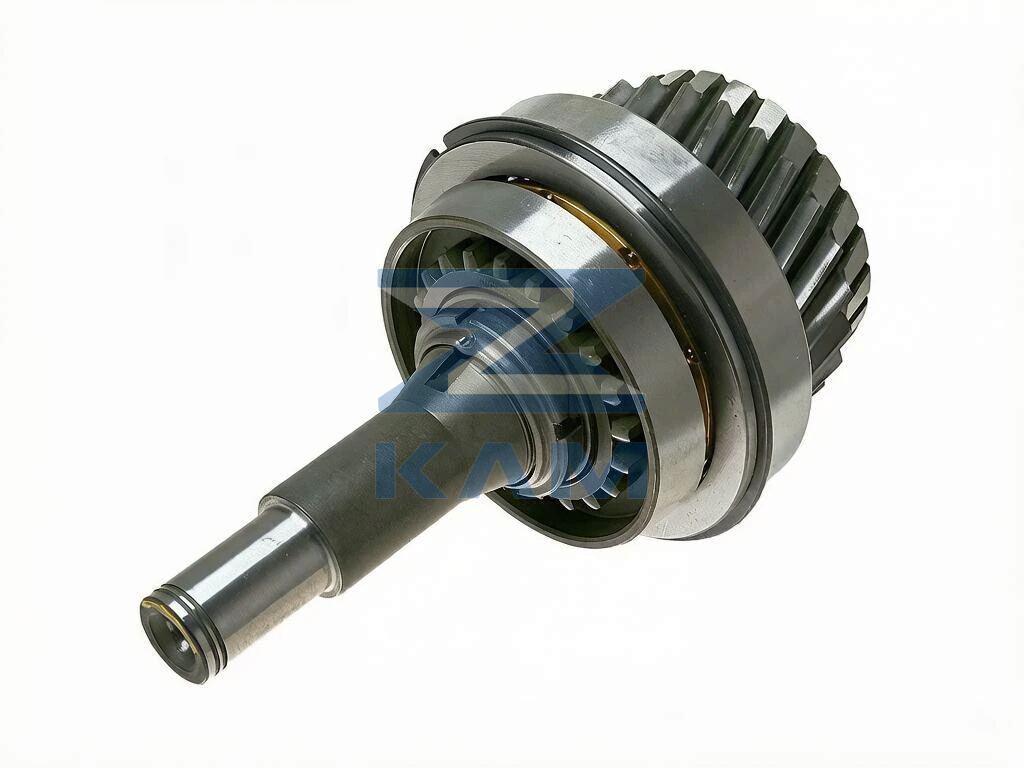

Вал первичный КПП-152 в сборе КАМАЗ (с подшипником и муфтой) / ПАО КАМАЗ
152.1701025
– Вал первичный КПП – 152 …027 голый
– Гайка (на 027 вал)
– Кольцо установочное подшипников 170314, 170412, 50412 (БОЛЬШОЕ)
– Муфта синхронизатора КПП – 152
– Подшипник 6-170412 / Волжский стандарт
– Шайба тарельчатая (на 027 вал)
20 730 ₽
|
||||
| Размеры | ||||
|---|---|---|---|---|
|
||||
1
3
5
7
9
13
15
17
19
21
23
25
25
27
27
29
31
33
35
37
39
41
43
45
47
49
49
51
53
55
57
59
61
63
65
67
69
71
73
75
77
77
77
79
79
79
81
81
81
81
81
83
83
83
85
87
89
91
93
95
97
99
| Поз. | Артикул | Название детали | Кол-во | Цена | |
|---|---|---|---|---|---|
| 1 | 14.1701010 | Картер коробки передач в сборе | - | ||
| 3 | 152.1701025 | Вал первичный коробки передач в сборе |
20 730 ₽ |
||
| 5 | 14.1701047 | Вал промежуточный коробки передач в сборе |
по запросу - 36 900 ₽ |
||
| 7 | 14.1701086 | Шайба упорная блока шестерен заднего хода в сборе | - | ||
| 9 | 142.1701100 | Вал вторичный коробки передач в сборе | - | ||
| 13 | 14.1701200 | Крышка заднего подшипника вторичного вала в сборе | - | ||
| 15 | 14.1701440 | Указатель уровня масла в коробке передач в сборе | - | ||
| 17 | 14.1702005-10 | Механизм переключения передач в сборе | 55 460 ₽ | ||
| 19 | 14.1701020 | Крышка люка привода отбора мощности коробки передач | - | ||
| 21 | 14.1701021-01 | Прокладка крышки люка привода отбора мощности коробки передач | - | ||
| 23 | 14.1701034 | Кольцо стопорное | - | ||
| 25 | 14.1701035 | Прокладка регулировочная | - | ||
| 27 | 14.1701036 | Прокладка регулировочная | - | ||
| 29 | 15.1701040 | Крышка заднего подшипника первичного вала |
2 870 ₽ |
||
| 31 | 14.1701060 | Шайба упорная | - | ||
| 33 | 14.1701074 | Крышка заднего подшипника промежуточного вала | - | ||
| 35 | 14.1701075 | Прокладка крышки заднего подшипника промежуточного вала | - | ||
| 37 | 14.1701076 | Планка стопорная болтов упорной шайбы | - | ||
| 39 | 14.1701078 | Стакан заднего подшипника промежуточного вала |
4 000 ₽ |
||
| 41 | 14.1701082 | Блок шестерен заднего хода |
5 210 ₽ |
||
| 43 | 14.1701084 | Втулка промежуточная подшипников блока зубчатых колес | - | ||
| 45 | 14.1701092 | Ось блока шестерен заднего хода | - | ||
| 47 | 14.1701203 | Прокладка крышки подшипника | - | ||
| 49 | 142.1701240 | Фланец крепления кардана к вторичному валу коробки передач |
3 810 ₽ |
||
| 51 | 14.1702014 | Прокладка верхней крышки коробки передач | - | ||
| 53 | 14.3802033 | Червяк привода спидометра | - | ||
| 55 | 50412АК | Подшипник шариковый радиальный однорядный с канавкой на наружном кольце ГОСТ 520-89 | - | ||
| 57 | 53610К | Подшипник роликовый радиальный сферический двухрядный ГОСТ 520-89 | - | ||
| 59 | 14.1701243 | Пружина тарельчатая НД 70х40х4х1,5 ГОСТ 3057-90 | - | ||
| 61 | 1/59703/21 | Болт М10х1,25-6gх16 | - | ||
| 63 | 1/59705/21 | Болт М10х1,25-6gх20 | - | ||
| 65 | 1/13070/21 | Болт М10х1,25-6gх40 | - | ||
| 67 | 1/12880/21 | Болт М10х1,25-6gх60 | - | ||
| 69 | 1/55404/33 | Болт М12х1,25-6gх30 | - | ||
| 71 | 1/55407/21 | Болт М12х1,25-6gх45 | - | ||
| 73 | 1/55409/21 | Болт М12х1,25-6gх55 | - | ||
| 75 | 1/55414/21 | Болт М12х1,25-6gх80 | - | ||
| 77 | 1/26386/01 | Шайба плоская 10,6х18х2 | - | ||
| 79 | 1/05200/01 | Шайба плоская 12х22х3 | - | ||
| 81 | 1/05168/73 | Шайба 10 пружинная | - | ||
| 83 | 1/05170/73 | Шайба 12 пружинная | - | ||
| 85 | 870014 | Болт М10х1,25-6gх28 | - | ||
| 87 | 870024 | Болт М10х1,25-6gх40 | - | ||
| 89 | 870510 | Гайка специальная М39х2-6Н | - | ||
| 91 | 870632 | Шайба уплотнительная 30х42х2 | - | ||
| 93 | 870851 | Шайба замковая 10 | - | ||
| 95 | 870862 | Шайба 11 стопорная | - | ||
| 97 | 870884 | Пробка КГ 1/8" масляного канала | - | ||
| 99 | 64907К | Подшипник роликовый радиальный с длинными цилиндрическими роликами без колец | - |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
- КамАЗ - 6540 > Коробка передач > Коробка передач в сборе > Вал первичный коробки передач в сборе
- КамАЗ - 43118 > Коробка передач > Коробка передач > Вал первичный коробки передач в сборе
- КамАЗ - 43118 > Коробка передач > Вал первичный коробки передач > Вал первичный коробки передач в сборе
- КамАЗ - 740.31-240 (Евро 2) > Коробка передач > 152.1700151 Коробка передач > Вал первичный коробки передач в сборе
- КамАЗ - 740.31-240 (Евро 2) > Коробка передач > 152.1700155 Коробка передач > Вал первичный коробки передач в сборе
- КамАЗ - 43261 (Евро-1, 2) > Коробка передач > 152.1700156 Коробка передач > Вал первичный коробки передач в сборе
- КамАЗ - 43253 (Часть-1) > Коробка передач > 152.1700151 Коробка передач > Вал первичный коробки передач в сборе
- КамАЗ - 53229 (Евро 2) > Коробка передач > 152.1700151 Коробка передач > Вал первичный коробки передач в сборе
- КамАЗ - 6540 > Коробка передач > Вал первичный коробки передач в сборе > Вал первичный коробки передач с втулкой в сборе
- КамАЗ - 43118 > Коробка передач > Вал первичный коробки передач > Вал первичный коробки передач с втулкой в сборе
- КамАЗ - 43118 > Коробка передач > Вал первичный коробки передач с втулкой > Вал первичный коробки передач с втулкой в сборе
- КамАЗ - 740.31-240 (Евро 2) > Коробка передач > 152.1701025 Вал первичный коробки передач > Вал первичный коробки передач с втулкой в сборе
- КамАЗ - 43261 (Евро-1, 2) > Коробка передач > 152.1701025 Вал первичный коробки передач > Вал первичный коробки передач с втулкой в сборе
- КамАЗ - 43253 (Часть-1) > Коробка передач > 152.1701025 Вал первичный коробки передач > Вал первичный коробки передач с втулкой в сборе
- КамАЗ - 53229 (Евро 2) > Коробка передач > 152.1701025 Вал первичный коробки передач > Вал первичный коробки передач с втулкой в сборе
Технические характеристики
| Артикул | 152.1701025 |
| Наименование | Вал первичный делителя передач в сборе |
| Количество зубьев | 27 шт. |
| Количество шлицов | 10 шт. |
| Материал | Легированная сталь с термообработкой |
| Вес, кг | 7.8 – 8.2 |
| Производитель | ПАО «КАМАЗ» (г. Набережные Челны) |
Состав комплекта (в сборе)
Данный узел поставляется в предсборе для оперативной установки в коробку передач. В комплект входят:
- Вал первичный делителя 152.1701030;
- Шариковый подшипник 1701031 (размер 50х110х27);
- Муфта включения делителя 15.1770160;
- Стопорные кольца и маслонаправляющее кольцо.
Применяемость
Вал предназначен для установки на автомобили КАМАЗ, оснащенные 10-ступенчатыми механическими коробками передач моделей 152 и 154:
- КАМАЗ-53215, 54115, 55111, 43114, 43118;
- Модельный ряд с двигателями КАМАЗ-740.31-240, 740.30-260 (Евро-2, Евро-3).
Особенности и модификации
Вал 152.1701025 является модернизированной версией вала 15.1701025. Основные отличия заключаются в усиленной конструкции шестерни и оптимизированной геометрии зубьев, что позволяет выдерживать повышенные крутящие моменты современных двигателей. Вал 152-й серии полностью заменяет вал 15-й серии, однако при замене рекомендуется проверять сопрягаемую шестерню промежуточного вала на соответствие количеству зубьев.
Кросс-номера и аналоги
| Производитель / Номер | Тип детали |
|---|---|
| 152.1701025 | Оригинал ПАО КАМАЗ |
| 152.1701030 | Вал (голый, без подшипника и муфты) |
| 15.1701025 | Взаимозаменяемый аналог старого образца |
Дефектовка и рекомендации
Замена вала требуется при обнаружении следующих признаков износа:
- Выкрашивание или сколы на зубьях шестерни.
- Износ шлицевой части в месте сопряжения с ведомым диском сцепления.
- Выработка посадочного места под передний подшипник.
- Повреждение резьбовой части или проточек под стопорные кольца.
Гарантия
| Дается гарантия производителя, если в счете-оферте на оплату ну указано другое. Гарантия сохраняется при отсутствии механических повреждений и признаков нештатного использования. Установку агрегатов и запчастей должен проводить специализированный сервис. |
Возврат и обмен
| Предоставляем возможность возврата / обмена запасных частей при следующих условиях: - Прошло не более 14 дней с даты получения; - Не нарушена целостность упаковки; - Деталь должна иметь изначальный товарный вид, не должна иметь следов установки и эксплуатации; - Для произведенных под заказ карданных валов или нестандартных агрегатов возврат не производится. |
