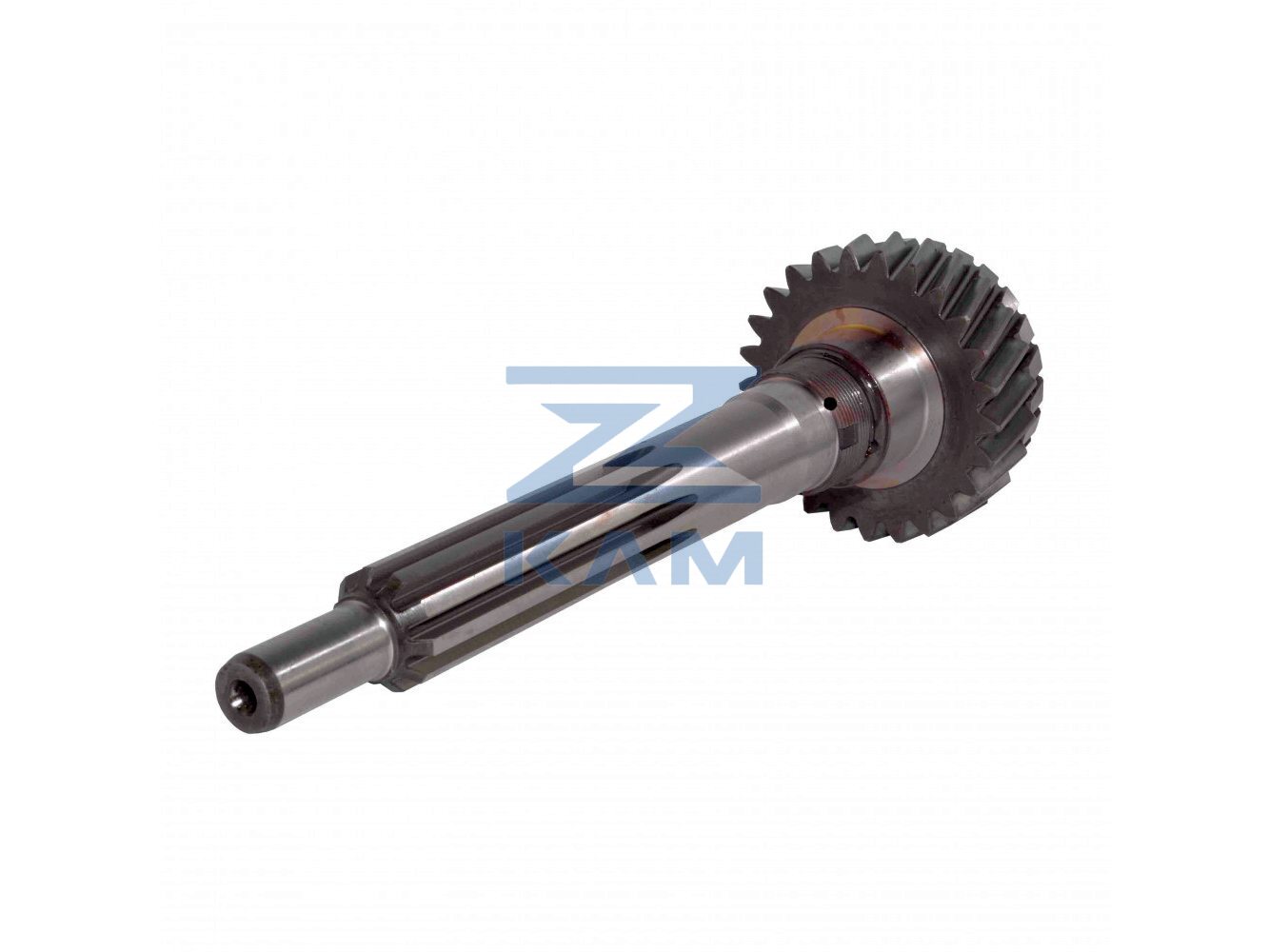

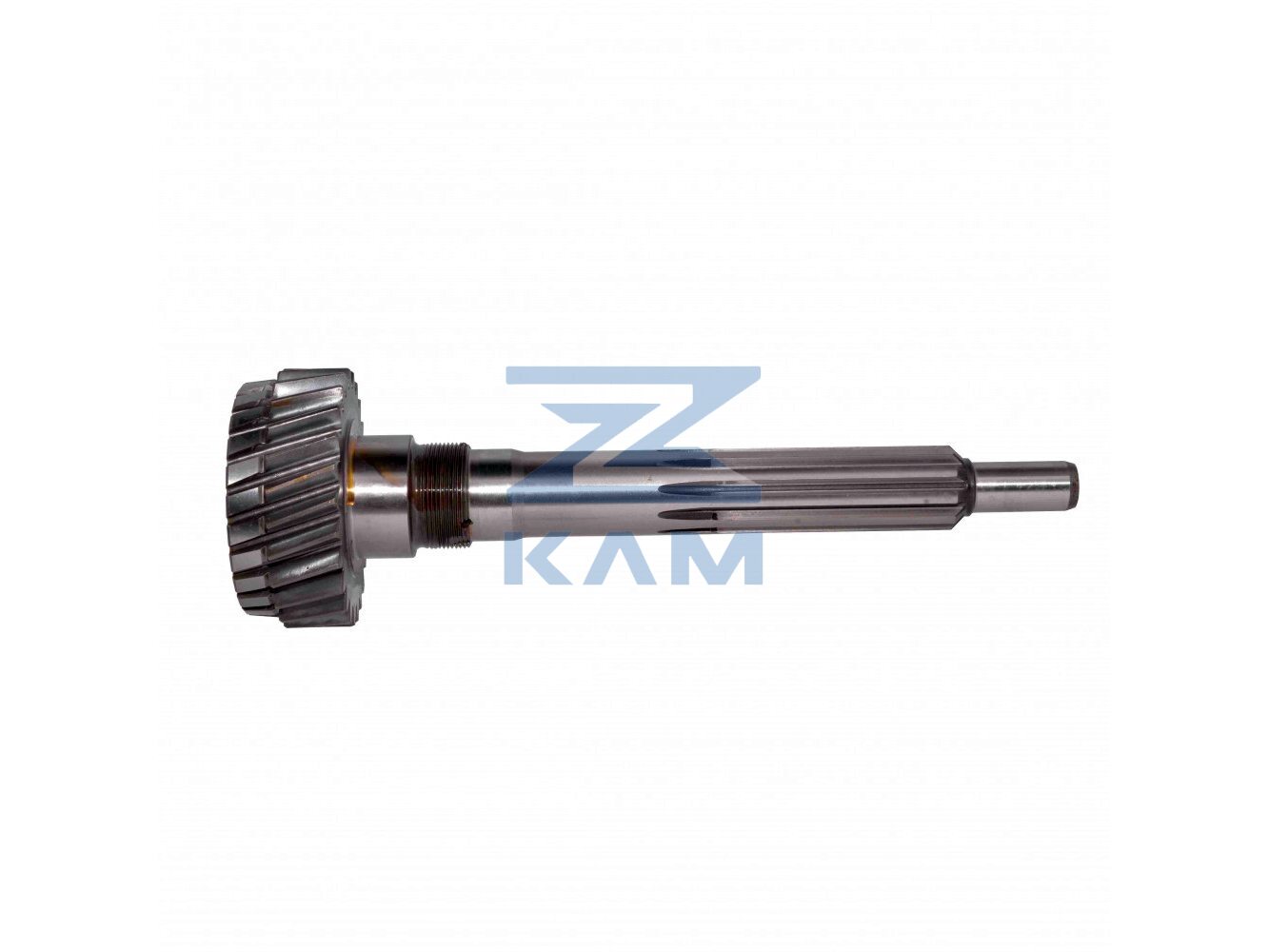

Вал первичный КПП без делителя КАМАЗ
14.1701027
9 130 ₽
|
||||
| Размеры | ||||
|---|---|---|---|---|
|
||||
1
2
3
4
5
6
7
7
8
8
9
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
| Поз. | Артикул | Название детали | Кол-во | Цена | |
|---|---|---|---|---|---|
| 1 | 1/13069/21 | Болт М10х1,25-6gх30 | 6 | - | |
| 2 | 870851 | Шайба замковая 10 | 1 | - | |
| 3 | 14.1701040 | Крышка подшипника | 1 |
4 620 ₽ - 7 240 ₽ |
|
| 4 | 14.1701230-01 | Манжета с пружиной в сборе | 1 | - | |
| 5 | 14.1701238-01 | Манжета с пружиной в сборе | 1 | - | |
| 6 | 14.1701042 | Прокладка крышки первичного вала | 1 | - | |
| 7 | 6-205К | Подшипник | 1 | - | |
| 7 | 14.1701035 | Прокладка регулировочная | 10 | - | |
| 8 | 141701340 | Манжета с пружиной | 1 | - | |
| 8 | 14.1701036 | Прокладка регулировочная | 6 | - | |
| 9 | 14.1701306 | Пробка сливная с магнитом в сборе | 1 | - | |
| 19 | 870512 | Гайка специальная М52х2-Л-6Н | 1 | - | |
| 20 | 14.1701096 | Кольцо маслонагнетающее | 1 | - | |
| 21 | 14.1701034 | Кольцо стопорное | 3 | - | |
| 22 | 170412АКЛ | Подшипник шариковый радиальный однорядный ГОСТ 520-89 | 1 | - | |
| 23 | 14.1701030 | Вал первичный коробки передач | 1 |
6 430 ₽ |
|
| 24 | 14.1701043 | Втулка маслопропускная первичного вала | 1 | - | |
| 25 | 864711 | Шарик-фиксатор БV7.938 мм | 1 | - | |
| 26 | 14.1701027 | Вал первичный | 1 |
9 130 ₽ |
|
| 27 | 14.1701105 | Вал вторичный коробки передач | 1 |
11 200 ₽ |
|
| 28 | 1/55400/23 | Болт М12х1,25-6gх16 | 6 | - | |
| 29 | 1/02826/60 | Прокладка пробки | 6 | - | |
| 30 | 14.1701440 | Указатель уровня масла в коробке передач в сборе | 1 | - | |
| 31 | 870632 | Шайба уплотнительная 30х42х2 | 1 | - | |
| 32 | 14.1701047 | Вал промежуточный коробки передач в сборе | 1 |
по запросу - 36 900 ₽ |
|
| 33 | 14.1701082 | Блок шестерен заднего хода | 1 |
5 210 ₽ |
|
| 34 | 14.1701084 | Втулка промежуточная подшипников блока зубчатых колес | 1 | - | |
| 35 | 64907К | Подшипник роликовый радиальный с длинными цилиндрическими роликами без колец | 2 | - | |
| 36 | 14.1701086 | Шайба упорная блока шестерен заднего хода в сборе | 2 | - | |
| 37 | 14.1701092 | Ось блока шестерен заднего хода | 1 | - | |
| 38 | 870862 | Шайба 11 стопорная | 1 | - | |
| 39 | 1/05168/73 | Шайба 10 пружинная | 1 | - | |
| 40 | 870764 | Штифт 3,6х5 | 1 | - | |
| 41 | 870030 | Болт | 1 | - | |
| 42 | 14.1701240 | Крышка | 1 |
3 330 ₽ |
|
| 43 | 14.1701243 | Пружина тарельчатая НД 70х40х4х1,5 ГОСТ 3057-90 | 1 | - | |
| 44 | 870510 | Гайка специальная М39х2-6Н | 1 | - | |
| 45 | 50412АК | Подшипник шариковый радиальный однорядный с канавкой на наружном кольце ГОСТ 520-89 | 1 | - | |
| 46 | 14.1701034 | Кольцо стопорное | 3 | - | |
| 47 | 141.1701242 | Втулка распорная | 1 | - | |
| 48 | 14.1701035 | Прокладка регулировочная | 10 | - | |
| 49 | 14.1701036 | Прокладка регулировочная | 6 | - | |
| 50 | 14.1701203 | Прокладка крышки подшипника | 1 | - | |
| 51 | 141.1701205 | Крышка подшипника | 1 | - | |
| 52 | 1/55407/21 | Болт М12х1,25-6gх45 | 3 | - | |
| 53 | 864180 | Манжета с пружиной в сборе | 1 | - | |
| 54 | 1/55414/21 | Болт М12х1,25-6gх80 | 2 | - | |
| 55 | 1/05170/73 | Шайба 12 пружинная | 9 | - | |
| 56 | 1/05200/01 | Шайба плоская 12х22х3 | 9 | - | |
| 57 | 1/55404/33 | Болт М12х1,25-6gх30 | 2 | - | |
| 58 | 14.1701076 | Планка стопорная болтов упорной шайбы | 1 | - | |
| 59 | 14.1701060 | Шайба упорная | 1 | - | |
| 60 | 3610 | Подшипник роликовый сферический | 1 |
430 ₽ - 11 190 ₽ |
|
| 61 | 14.1701078 | Стакан заднего подшипника промежуточного вала | 1 |
4 000 ₽ |
|
| 62 | 14.1701075 | Прокладка крышки заднего подшипника промежуточного вала | 3 | - | |
| 63 | 14.1701350 | Рым-болт | 2 | - | |
| 64 | 14.1701021-01 | Прокладка крышки люка привода отбора мощности коробки передач | 2 | - | |
| 65 | 141701020 | Крышка люка отбора мощности | 2 | - | |
| 66 | 1/05168/73 | Шайба 10 пружинная | 12 | - | |
| 67 | 1/59703/21 | Болт М10х1,25-6gх16 | 12 | - | |
| 68 | 1/55409/21 | Болт М12х1,25-6gх55 | 4 | - | |
| 69 | 1/05170/73 | Шайба 12 пружинная | 9 | - | |
| 70 | 1/05200/01 | Шайба плоская 12х22х3 | 9 | - | |
| 71 | 14.1701074 | Крышка заднего подшипника промежуточного вала | 1 | - | |
| 72 | 14.1701075 | Прокладка крышки заднего подшипника промежуточного вала | 3 | - | |
| 73 | 45 9939 1005 | Пробка сливная | 1 | - | |
| 74 | 14.1701010 | Картер коробки передач в сборе | 1 | - | |
| 75 | 14.1701069 | Прокладка | 1 | - | |
| 76 | 14.1701068 | Крышка переднего подшипника промежуточного вала | 1 | - | |
| 77 | 870851 | Шайба замковая 10 | 5 | - | |
| 78 | 1/59707/21 | Болт М10х1,25-6gх25 | 5 | - |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
Технические характеристики 14.1701027
Вал первичный предназначен для передачи крутящего момента от ведомого диска сцепления на промежуточный вал коробки передач. Данная деталь устанавливается в пятиступенчатые КПП моделей 14 и 142.
| Параметр | Значение |
|---|---|
| Количество зубьев шестерни | 25 |
| Количество шлицев под диск сцепления | 10 |
| Наружный диаметр шлицевой части | 44,5 мм |
| Длина общая | 345 мм |
| Масса | 5,3 кг |
Применяемость
Изделие применяется на автомобилях КАМАЗ, оснащенных двигателями мощностью до 240 л.с. и механическими коробками передач без делителя:
- КАМАЗ-5320, 53212
- КАМАЗ-5410, 54112
- КАМАЗ-5511, 55102
- КАМАЗ-4310, 43101 (вездеходы)
Особенности конструкции и модификации

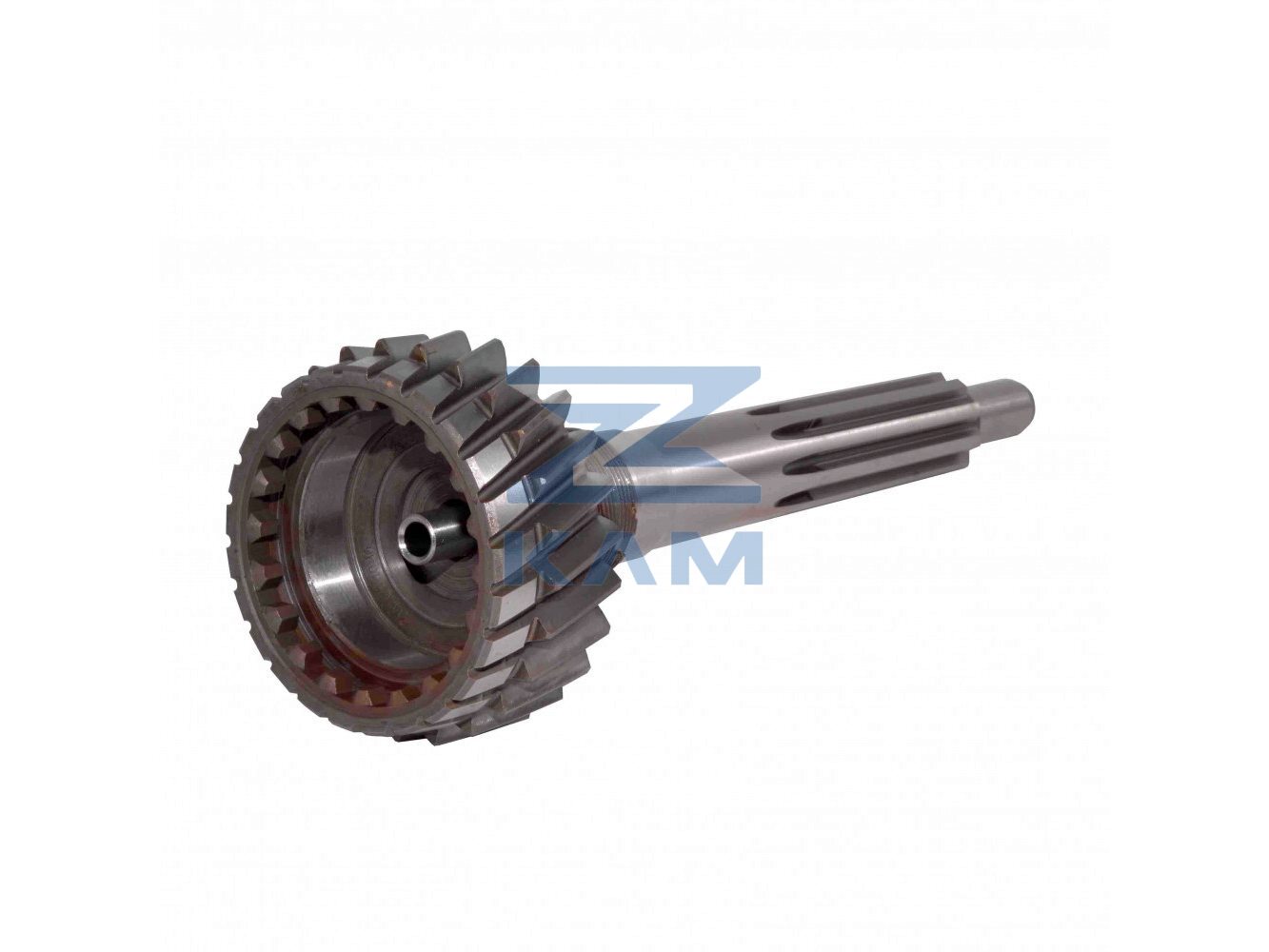

Вал 14.1701027 является монолитной деталью с нарезанной косозубой шестерней постоянного зацепления. В торцевой части вала выполнено отверстие для установки переднего подшипника вторичного вала (роликовый подшипник 170314Л). В отличие от модели 15.1701027 (для КПП с делителем), данный вал имеет значительно большую длину, так как он проходит сквозь картер сцепления непосредственно в картер КПП.
Номера кроссов и производители
Основным производителем является ПАО «КАМАЗ». На рынке представлены сертифицированные аналоги:
- 14-1701027 — ПАО «КАМАЗ» (оригинал)
- 14.1701027 — ОАО «ТМЗ» (Тутаевский моторный завод)
- 14.1701027 — Производства КНР (маркируется брендами Shaft-Gear, Shaft)
Эксплуатационные отличия
При подборе следует учитывать тип используемого сцепления. Вал 14.1701027 рассчитан на классическое двухдисковое сцепление с диаметром шлицевой части 44,5 мм. В случае переоборудования автомобиля под однодисковое сцепление (например, Sachs), данный вал не является взаимозаменяемым из-за различий в диаметре и количестве шлицев.
