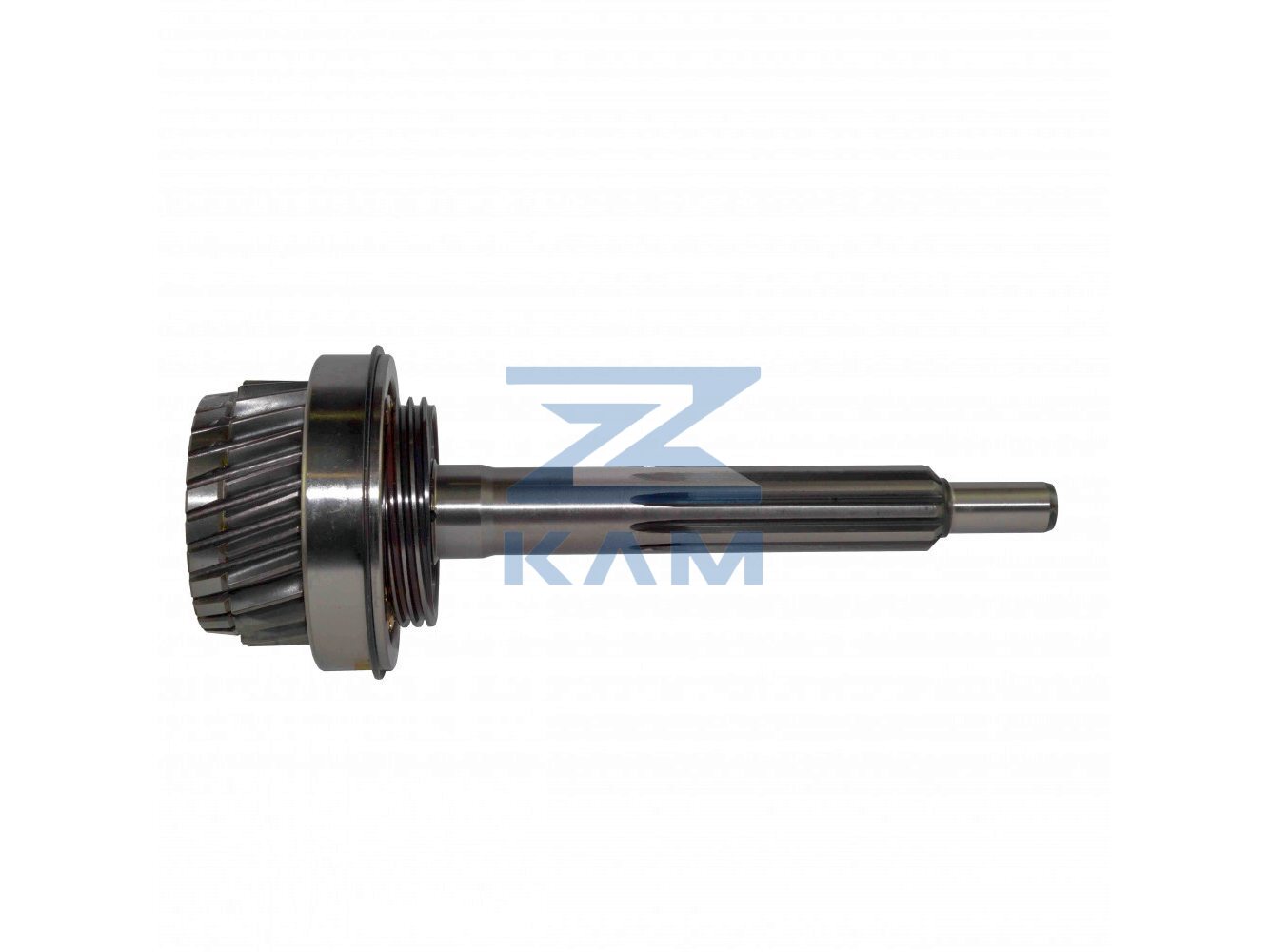

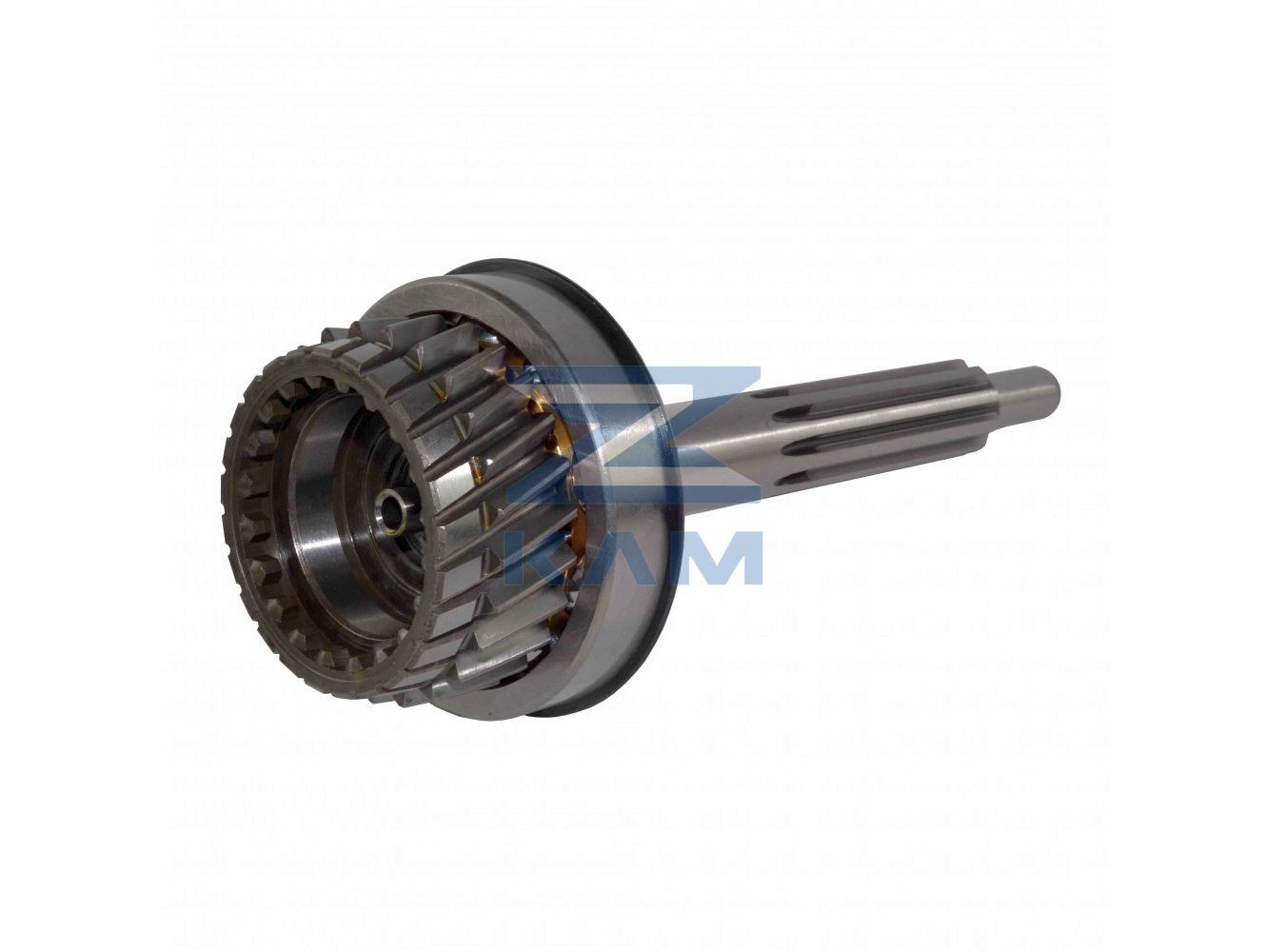

Вал первичный КПП с подшипником КАМАЗ в сборе
14.1701025
18 580 ₽
|
||||
| Размеры | ||||
|---|---|---|---|---|
|
||||
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
| Поз. | Артикул | Название детали | Кол-во | Цена | |
|---|---|---|---|---|---|
| 1/43290/07 | 1/43290/07 | Заглушка чашечная | 2 | - | |
| 1/59705/21 | 1/59705/21 | Болт М10х1,25-6gх20 | 1 | - | |
| 870754 | 870754 | Штифт-заглушка | 1 | - | |
| 14.1701088 | 14.1701088 | Штифт упорной шайбы | 2 | - | |
| 14.1701087 | 14.1701087 | Шайба упорная блока зубчатых колес | 2 | - | |
| 14.1701444 | 14.1701444 | Стержень указателя уровня масла | 1 | - | |
| 864179 | 864179 | Пружина манжеты | 1 | - | |
| 14.1701346 | 14.1701346 | Пружина манжеты | 1 | - | |
| 14.1701245 | 14.1701245 | Пружина | 1 | - | |
| 14.1701442 | 14.1701442 | Пробка резьбовая указателя уровня масла | 1 | - | |
| 870884 | 870884 | Пробка КГ 1/8" масляного канала | 6 | - | |
| 864181 | 864181 | Манжета в сборе | 1 | - | |
| 864709 | 864709 | Подшипник шариковый | 1 | - | |
| 14.1701010 | 14.1701010 | Картер коробки передач в сборе | 1 | - | |
| 14.1701039 | 14.1701039 | Крышка подшипника первичного вала в сборе | 1 |
по запросу - 3 950 ₽ |
|
| 141.1701201-10 | 141.1701201-10 | Крышка заднего подшипника вторичного вала с манжетой в сборе | 1 | - | |
| 14.1701308 | 14.1701308 | Магнит с основанием в сборе | 1 | - | |
| 14.1701342 | 14.1701342 | Манжета | 1 | - | |
| 14.1701244-01 | 14.1701244-01 | Манжета | 1 | - | |
| 14.1701233-01 | 14.1701233-01 | Манжета | 1 | - | |
| 14.1701340 | 14.1701340 | Манжета в сборе | 1 | - | |
| 1 | 1/13069/21 | Болт М10х1,25-6gх30 | 6 | - | |
| 2 | 870851 | Шайба замковая 10 | 1 | - | |
| 3 | 14.1701040 | Крышка подшипника | 1 |
4 620 ₽ - 7 240 ₽ |
|
| 4 | 14.1701230-01 | Манжета с пружиной в сборе | 1 | - | |
| 5 | 14.1701238-01 | Манжета с пружиной в сборе | 1 | - | |
| 6 | 14.1701042 | Прокладка крышки первичного вала | 1 | - | |
| 7 | 14.1701035 | Прокладка регулировочная | - | ||
| 8 | 14.1701036 | Прокладка регулировочная | - | ||
| 9 | 14.1701306 | Пробка сливная с магнитом в сборе | 1 | - | |
| 10 | 14.1701315 | Кольцо запорное магнита | 1 | - | |
| 11 | 1/03776/03 | Винт крепления магнита | 1 | - | |
| 12 | 14.1701310 | Магнит | 1 | - | |
| 13 | 870637 | Шайба магнита | 2 | - | |
| 14 | 14.1701313 | Кожух магнита | 1 | - | |
| 15 | 14.1701314 | Кольцо пружинное магнита | 7 | - | |
| 16 | 14.1701312 | Основание магнита | 1 | - | |
| 17 | 1/58962/11 | Гайка ЕМ6-6Н | 1 | - | |
| 18 | 14.1701316 | Пробка сливная | 1 | - | |
| 19 | 870512 | Гайка специальная М52х2-Л-6Н | 1 | - | |
| 20 | 14.1701096 | Кольцо маслонагнетающее | 1 | - | |
| 21 | 14.1701034 | Кольцо стопорное | 1 | - | |
| 22 | 15.1701032 | Подшипник шариковый первичного вала задний | 1 | - | |
| 23 | 14.1701030 | Вал первичный коробки передач | 1 |
6 430 ₽ |
|
| 24 | 14.1701043 | Втулка маслопропускная первичного вала | 1 | - | |
| 25 | 864711 | Шарик-фиксатор БV7.938 мм | 1 | - | |
| 26 | 14.1701025 | Вал первичный коробки передач в сборе | 1 |
18 580 ₽ |
|
| 27 | 14.1701100 | Вал вторичный коробки передач в сборе | 1 |
81 830 ₽ |
|
| 28 | 1/55400/23 | Болт М12х1,25-6gх16 | 6 | - | |
| 29 | 1/02826/60 | Прокладка пробки | 6 | - | |
| 30 | 14.1701440 | Указатель уровня масла в коробке передач в сборе | 1 | - | |
| 31 | 870632 | Шайба уплотнительная 30х42х2 | 1 | - | |
| 32 | 14.1701047 | Вал промежуточный коробки передач в сборе | 1 |
по запросу - 36 900 ₽ |
|
| 33 | 14.1701082 | Блок шестерен заднего хода | 1 |
5 210 ₽ |
|
| 34 | 14.1701084 | Втулка промежуточная подшипников блока зубчатых колес | 1 | - | |
| 35 | 14.1701083 | Подшипник роликовый | 2 | - | |
| 36 | 14.1701086 | Шайба упорная блока шестерен заднего хода в сборе | 2 | - | |
| 37 | 14.1701092 | Ось блока шестерен заднего хода | 1 | - | |
| 38 | 870862 | Шайба 11 стопорная | 1 | - | |
| 39 | 1/05168/73 | Шайба 10 пружинная | 1 | - | |
| 40 | 870764 | Штифт 3,6х5 | 1 | - | |
| 41 | 870030 | Болт | 1 | - | |
| 42 | 141.1701240 | Фланец крепления кардана к вторичному валу | 1 | - | |
| 43 | 14.1701243 | Пружина тарельчатая НД 70х40х4х1,5 ГОСТ 3057-90 | 1 | - | |
| 44 | 870510 | Гайка специальная М39х2-6Н | 1 | - | |
| 45 | 14.1701032 | Подшипник шариковый | 1 | - | |
| 46 | 14.1701034 | Кольцо стопорное | 1 | - | |
| 47 | 141.1701242 | Втулка распорная | 1 | - | |
| 48 | 14.1701035 | Прокладка регулировочная | - | ||
| 49 | 14.1701036 | Прокладка регулировочная | - | ||
| 50 | 14.1701203 | Прокладка крышки подшипника | 1 | - | |
| 51 | 141.1701205 | Крышка подшипника | 1 | - | |
| 52 | 1/55407/21 | Болт М12х1,25-6gх45 | 3 | - | |
| 53 | 864180 | Манжета с пружиной в сборе | 1 | - | |
| 54 | 1/55414/21 | Болт М12х1,25-6gх80 | 2 | - | |
| 55 | 1/05170/73 | Шайба 12 пружинная | 5 | - | |
| 56 | 1/05200/01 | Шайба плоская 12х22х3 | 5 | - | |
| 57 | 1/55404/33 | Болт М12х1,25-6gх30 | 2 | - | |
| 58 | 14.1701076 | Планка стопорная болтов упорной шайбы | 1 | - | |
| 59 | 14.1701060 | Шайба упорная | 1 | - | |
| 60 | 14.1701073 | Подшипник роликовый сферический | 1 | - | |
| 61 | 14.1701078 | Стакан заднего подшипника промежуточного вала | 1 |
4 000 ₽ |
|
| 62 | 14.1701075 | Прокладка крышки заднего подшипника промежуточного вала | 1 | - | |
| 63 | 14.1701350 | Рым-болт | 2 | - | |
| 64 | 14.1701021 | Прокладка крышки люка | 2 | - | |
| 65 | 14.1701020 | Крышка люка привода отбора мощности коробки передач | 2 | - | |
| 66 | 1/05168/73 | Шайба 10 пружинная | 12 | - | |
| 67 | 1/59703/21 | Болт М10х1,25-6gх16 | 12 | - | |
| 68 | 1/55409/21 | Болт М12х1,25-6gх55 | 4 | - | |
| 69 | 1/05170/73 | Шайба 12 пружинная | 4 | - | |
| 70 | 1/05200/01 | Шайба плоская 12х22х3 | 4 | - | |
| 71 | 14.1701074 | Крышка заднего подшипника промежуточного вала | 1 | - | |
| 72 | 14.1701075 | Прокладка крышки заднего подшипника промежуточного вала | 1 | - | |
| 73 | 45 9939 1005 | Пробка сливная | 1 | - | |
| 74 | 14.1701015 | Картер коробки передач | 1 |
70 710 ₽ |
|
| 75 | 14.1701069 | Прокладка | 1 | - | |
| 76 | 14.1701068 | Крышка переднего подшипника промежуточного вала | 1 | - | |
| 77 | 870851 | Шайба замковая 10 | 5 | - | |
| 78 | 1/59707/21 | Болт М10х1,25-6gх25 | 5 | - |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
- КамАЗ - 43101 > Коробка передач > Коробка передач > Вал первичный коробки передач в сборе
- КамАЗ - 4310 > Коробка передач > Коробка передач > Вал первичный коробки передач в сборе
- КамАЗ - 5320 > Коробка передач > Вал первичный коробки передач модели 14 и 15 > Вал первичный коробки передач в сборе
- КамАЗ - 53212 > Коробка передач > Вал первичный коробки передач модели 14 и 15 > Вал первичный коробки передач в сборе
- КамАЗ - 5410 > Коробка передач > Вал первичный коробки передач модели 14 и 15 > Вал первичный коробки передач в сборе
- КамАЗ - 54112 > Коробка передач > Вал первичный коробки передач модели 14 и 15 > Вал первичный коробки передач в сборе
- КамАЗ - 5511 > Коробка передач > Вал первичный коробки передач модели 14 и 15 > Вал первичный коробки передач в сборе
- КамАЗ - 55102 > Коробка передач > Вал первичный коробки передач модели 14 и 15 > Вал первичный коробки передач в сборе
- КамАЗ - Общий (5320, 53212, 5410, 54112, 5511, 55102) > Коробка передач > Вал первичный коробки передач модели 14 и 15 > Вал первичный коробки передач в сборе
- КамАЗ - 4310 > Коробка передач > Коробка передач > Вал первичный коробки передач в сборе
Общие сведения и применяемость
Вал первичный КПП в сборе (артикул 14.1701025) является ключевым элементом трансмиссии грузовых автомобилей КАМАЗ. Данный узел предназначен для передачи крутящего момента от ведомого диска сцепления на промежуточный вал коробки передач. Устанавливается на автомобили КАМАЗ моделей 5320, 53212, 5410, 54112, 5511, 55102 и другие модификации, оснащенные стандартными 5-ступенчатыми КПП модели 14 (без делителя) или в составе узлов КПП-15 (с делителем).
Технические характеристики
| Параметр | Значение |
|---|---|
| Количество шлицев для диска сцепления | 10 |
| Количество зубьев ведущей шестерни | 25 |
| Наружный диаметр шлицевой части | 44 мм |
| Общая длина вала | 314 мм |
| Масса изделия | 6.25 – 6.45 кг (в зависимости от комплектации) |
Комплектация и конструктивные особенности
Изделие поставляется в сборе, что сокращает время на ремонт и гарантирует правильную посадку подшипника. В состав узла 14.1701025 входят следующие компоненты:
- Вал первичный (голый) артикул 14.1701030;
- Подшипник передний согласно ГОСТ 520 (тип 170312Л или аналог);
- Стопорные кольца и маслонагнетающее кольцо;
- Гайка крепления подшипника с левой резьбой.
Шестерня вала изготовлена методом горячей штамповки из легированной стали 25ХГТ с последующей цементацией и закалкой до твердости 58-62 HRC. Шлицы под диск сцепления подвергаются поверхностной закалке для предотвращения преждевременного износа.
Кросс-номера и аналоги
| Производитель / Категория | Номер артикула |
|---|---|
| ПАО “КАМАЗ” (Оригинал) | 14.1701025 |
| ПАО “КАМАЗ” (Вал без подшипника) | 14.1701030 |
| Аналог (Тюмень) | 14-1701025-10 |
| Евро-аналог (усиленный) | 14.1701025-20 |
Отличительные признаки
При подборе следует учитывать, что вал 14.1701025 предназначен для коробок передач старого образца. От модификаций для КПП-15 (с делителем) данный вал отличается длиной и конфигурацией задней части, которая входит в зацепление с шестернями делителя. Основное отличие оригинального изделия — наличие клейма завода-изготовителя на нерабочей поверхности между шестерней и шлицами, а также высокое качество финишной шлифовки зубьев шестерни.
