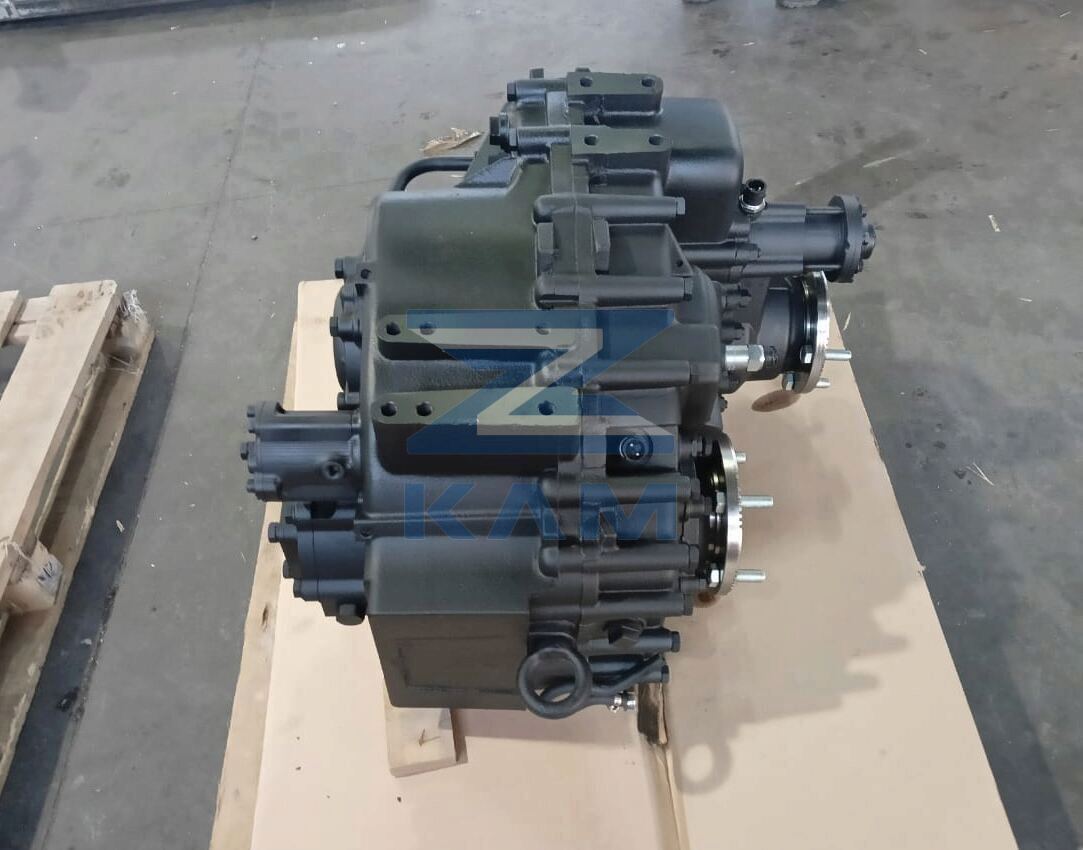

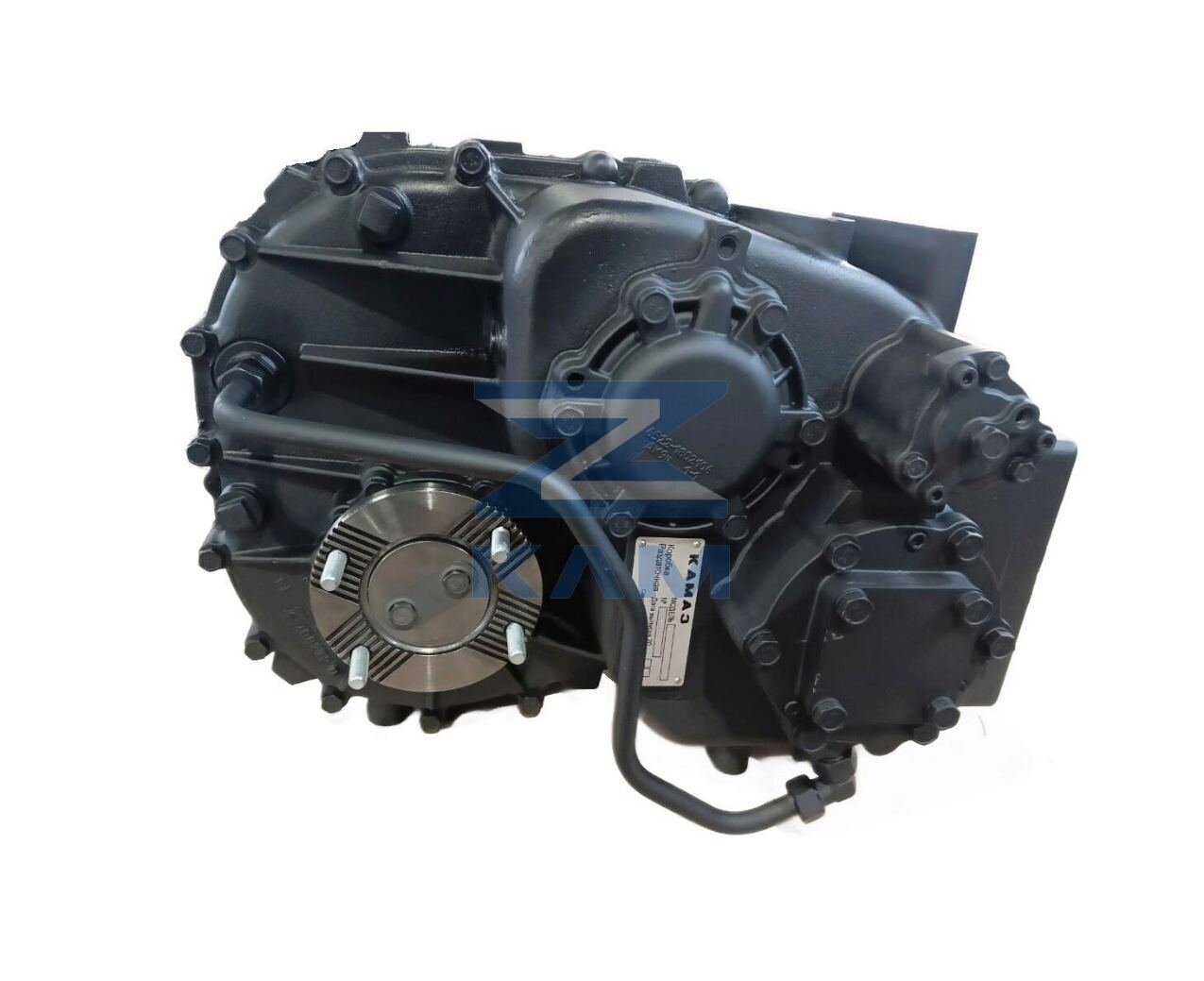

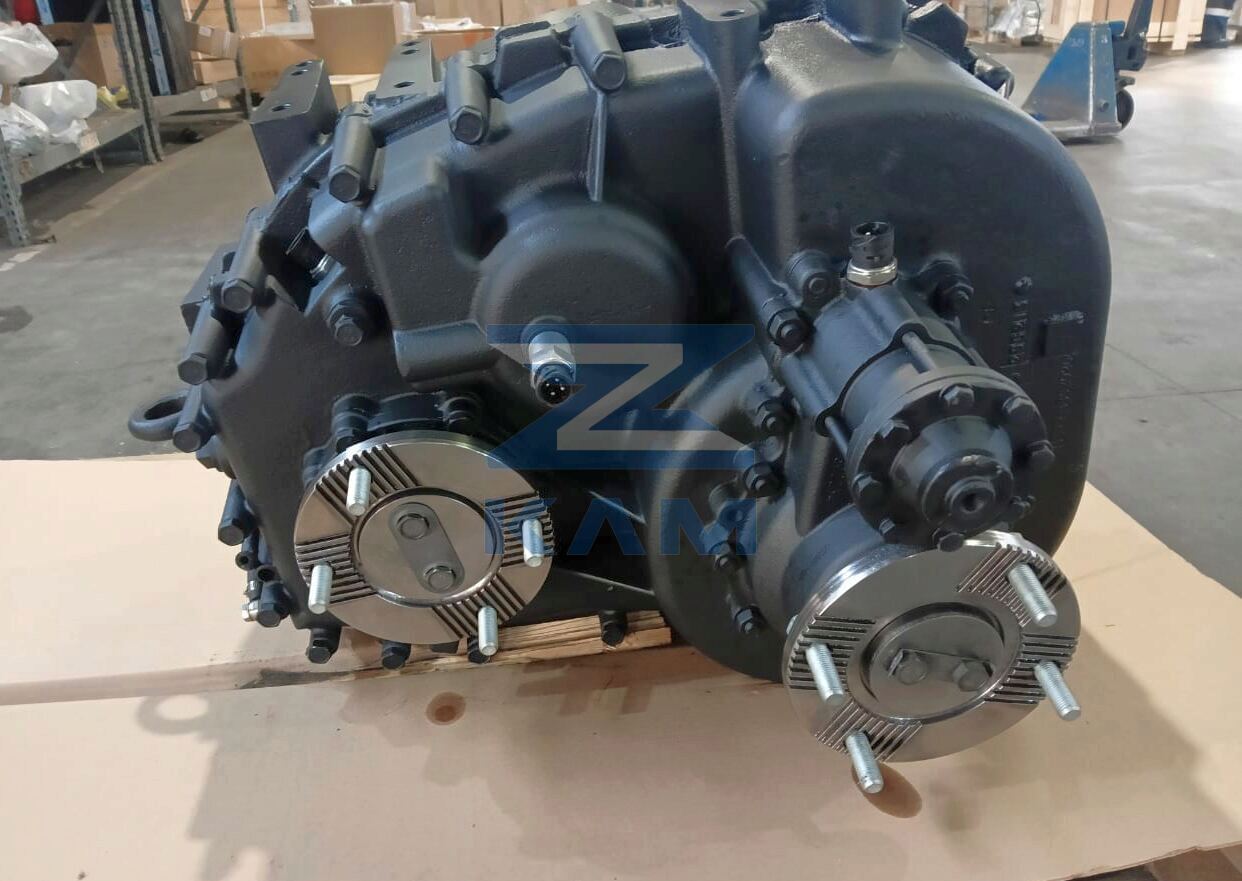

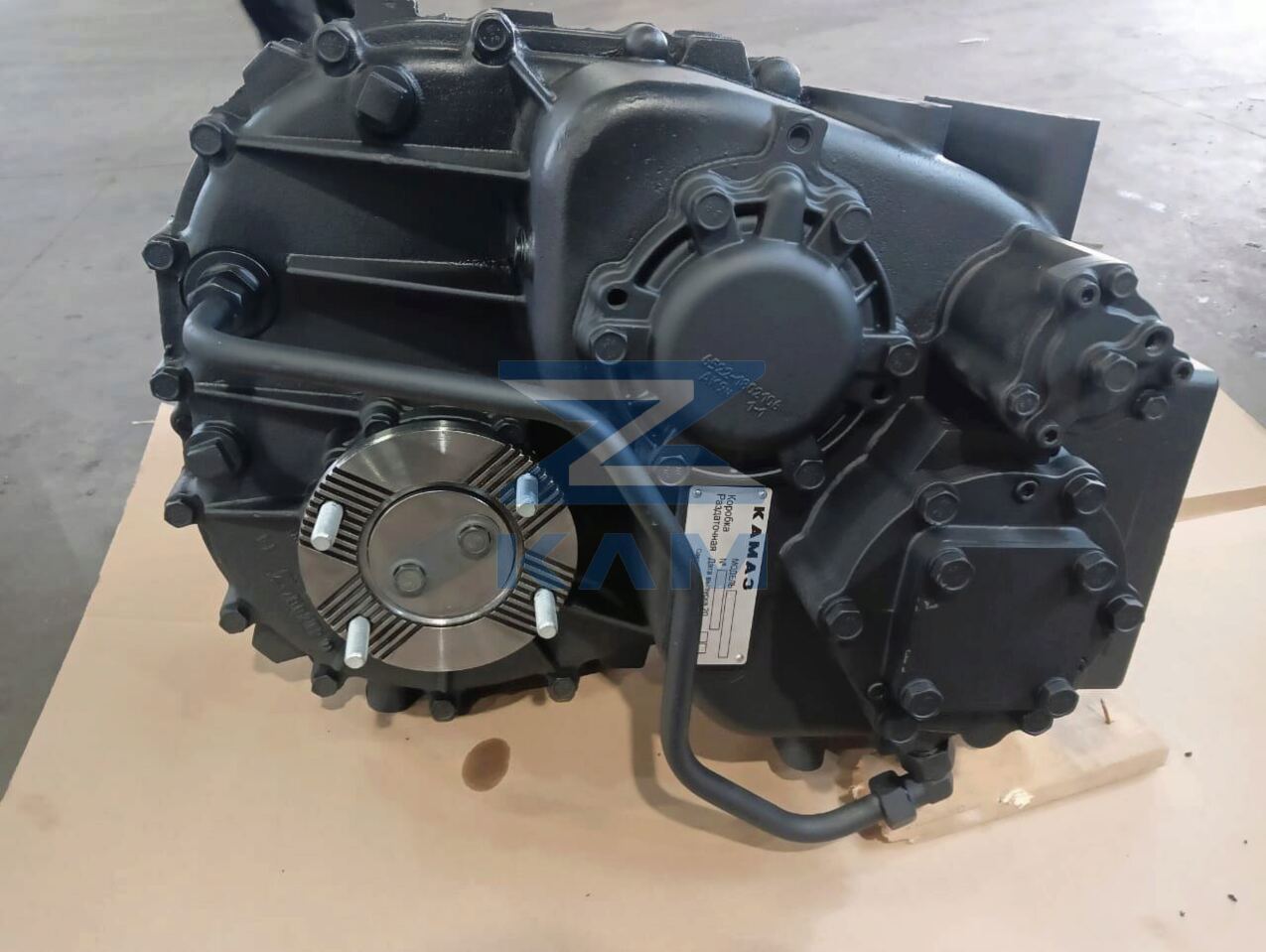

Коробка раздаточная КАМАЗ РК 6522

Данная модель раздаточной коробки представляет собой камазовский аналог узлов ZF 1600, но не взаимозаменяема с ними, необходимо переоборудование – подробнее. Раздатка 6522 устанавливается на самосвалы, седельные тягачи, и прочие модификации популярных российских грузовиков на базе шасси 6522.

Раздаточная коробка предусматривает два режима движения автомобиля: по бездорожью (в раздаточной коробке включается низшая передача) и по дорогам общего пользования (в раздаточной коробке включается высшая передача). У раздаточной коробки КамАЗ 6522 есть три фиксированных положения: нейтраль, первая (низшая) и вторая (повышенная) передачи. Переключение происходит при помощи рукоятки.

Двухступенчатая РК, установленная на КамАЗах, состоит из следующих деталей:

• Картер раздаточной коробки – 6522-1802010
• Вал первичный в сборе – 6522-1802024
• Вал промежуточный – 6522-1802083
• Дифференциал – 6522-1802150

Объём заливаемого масла в раздатку КамАЗ 6522 – 6,2 литра. Рекомендуется использовать масла уровня не ниже SAE 85W90 или SAE 85W140.
Периодичность замены масла – 30’000 – 60’000 километров пробега.

Чем отличается раздаточная коробка 65111 от 6522?

Это две разные раздаточные коробки. отличаются присоединительными, габаритными размерами и передающему крутящему моменту. Коробки не взаимозаменяемы. Детали входящие в состав коробок также не взаимозаменяемы.

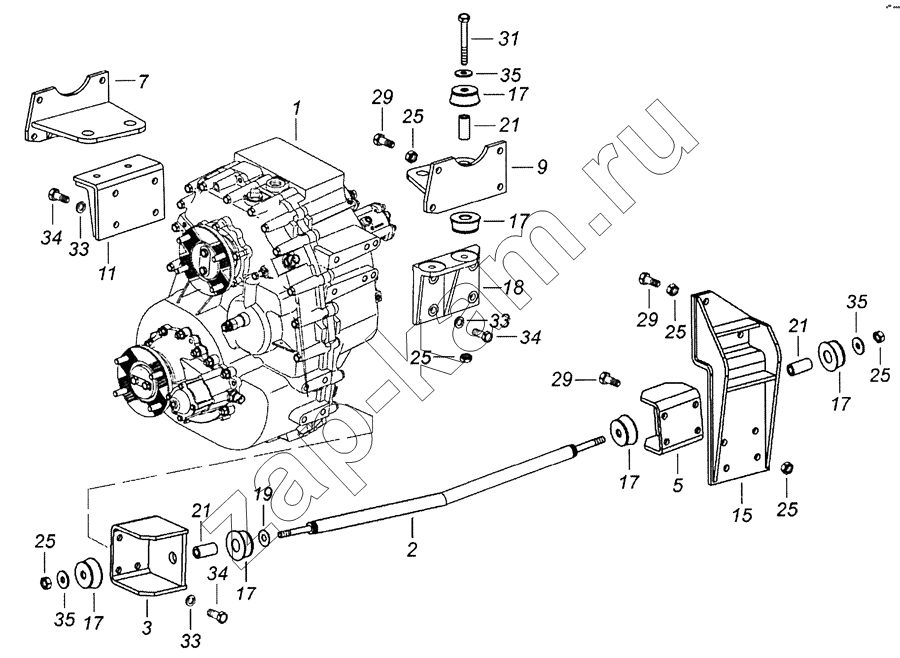

Замена раздаточной коробки 6522 НА ZF VG 1600/300.

Вместо РК 6522 можно установить ZF VG1600/300. По присоединительным размерам они идентичны. Однако установка РК ZF требует дополнительно подвод воздуха к нейтрали, так как на 6522 его нет. Также надо подогнуть трубки либо заменить их, так как подвод к 6522 идет слева по ходу движения, а у ZF справа.

Замена раздаточных коробок VG 1600/300 и VG 2000/300 на РК 6522-1800020

Раздаточная коробка 6522 имеет универсальные места присоединения к кронштейнам крепления раздаточных коробок и может устанавливаться на кронштейны крепления как VG 1600/300, так и VG 2000/300. При установке раздаточной коробки РК 6522-1800020 следует помнить, что она может устанавливаться взамен следующих РК: VG 1600/300 5848.001.011 и VG 2000/300 5849.051.007 (без коробки отбора мощности и запасного насоса ГУР).

Для установки раздаточной коробки 6522-1800020 необходимо произвести следующие действия:

1. Отсоединить шланги пневмопривода, подведенные к механизму управления раздаточной коробкой и механизму блокировки дифференциала.
2. Отсоединить кронштейны крепления РК и снять ее.
3. Переставить кронштейны крепления РК на раздаточную коробку 6522-1800020 используя те же болты крепления кронштейнов (болты крепления имеют крупный шаг, как в 6522, так и в VG 1600(2000)/300).
4. Отсоединить от крана управления в кабине трубку подвода воздуха (нейтраль), расположенную на кране слева по ходу движения, и заглушить отверстие пробкой 870899 М10х1.
5. Установить РК 6522 на автомобиль.
6. Подсоединить трубки пневмоуправления к РК. Трубка подвода воздуха к высшей передаче подсоединяется к отверстию на корпусе механизма управления, низшей передачи – на крышке корпуса. Правильность подсоединения можно контролировать наличием давления воздуха в трубке при повороте крана управления в соответствующее положение. При необходимости, можно удлинить трубки подвода воздуха используя фитинги D6580 6-S (форм. код 4510468000019) производства ф. «Camozzi» и отрезка полиамидной трубки Ø6 мм. Трубку необходимой длинны отрезать по месту и закрепить за свободные отверстия на раме пластиковыми хомутами. Единственно на некоторых старых автомобилях может быть контакт кронштейнов крепления РК с кронштейнами топливного бака, решается установкой проставок их шайб или втулок.

Агрегаты имеют все необходимые сертификаты и сопроводительные документы.
