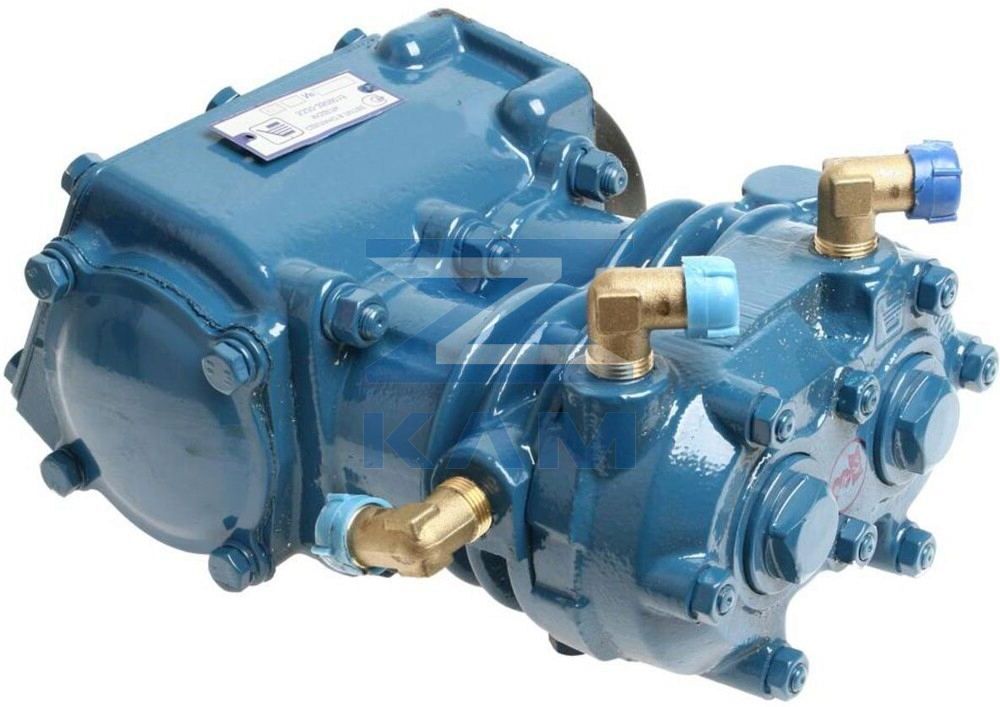

Компрессор 2-х цилиндровый КАМАЗ
5320-3509015
33 940 ₽
|
|
||||
| Размеры | ||||
|---|---|---|---|---|
|
||||
| Поз. | Артикул | Название детали | Кол-во | Цена | |
|---|---|---|---|---|---|
| 11.3509165 | 11.3509165 | Кольцо скребковое | - | ||
| 5320-3509028 | 5320-3509028 | Блок цилиндров компрессора в сборе | 1 | - | |
| 130.3509038 | 130.3509038 | Прокладка блока цилиндров | 1 | - | |
| 1 | 5320-3509015 | Компрессор в сборе | 1 |
33 940 ₽ - 36 400 ₽ |
|
| 2 | 5320-2509039 | Головка компрессора в сборе | 1 | - | |
| 3 | 5320-3509040 | Головка | 1 | - | |
| 4 | 5320-3509055 | Прокладка седла | 2 | - | |
| 5 | 5320-3509051 | Седло клапана | - | ||
| 6 | 5320-3509050 | Клапан нагнетательный | 2 | - | |
| 7 | 5320-3509048 | Пружина нагнетательного клапана | 2 | - | |
| 8 | 5320-3509045 | Прокладка пробки головки | 2 | - | |
| 9 | 5320-3509044 | Пробка клапана | 2 | - | |
| 10 | 262518 | Пробка КГ 3/8 | 1 | - | |
| 11 | 1/61008/11 | Гайка М8х1,25-6Н | 8 | - | |
| 12 | 1/35177/21 | Шпилька М8х1,25х12х35 | 8 | - | |
| 13 | 5320-3509043 | Прокладка головки блока цилиндров компрессора | 1 | - | |
| 14 | 5320-3509328 | Пружина клапана | 2 | - | |
| 15 | 5320-3509056 | Клапан впускной | 2 | - | |
| 16 | 5320-3509363 | Направляющая клапана | 2 | - | |
| 17 | 5320-3509069 | Седло клапана | 2 | - | |
| 18 | 5320-3509240 | Прокладка патрубка | 1 | - | |
| 19 | 5320-3509030 | Блок цилиндров | 1 | - | |
| 20 | 864823 | Угольник ввертный | 3 | - | |
| 21 | 853530 | Гайка М10х1,25-6М | 6 | - | |
| 22 | 1/05168/77 | Шайба 10 пружинная | 6 | - | |
| 23 | 1/34495/21 | Шпилька М10х1,25х15х25 | 6 | - | |
| 24 | 1/01588/00 | Заглушка расширяющаяся 20 | 3 | - | |
| 25 | 5320-3509150 | Поршень с шатуном в сборе | 2 | - | |
| 26 | 5320-3509029 | Пластина отражательная | 2 | - | |
| 27 | 1/07342/01 | Шплинт разводной 2х15 | 4 | - | |
| 28 | 5320-3509164 | Кольцо компрессионное | 4 | - | |
| 29 | 5320-3509160 | Поршень компрессора | 2 | - | |
| 30 | 5320-3509170 | Палец поршневой | 2 | - | |
| 31 | 5320-3509172 | Кольцо стопорное | 4 | - | |
| 32 | 11.3509166 | Кольцо маслосъемное | 2 | - | |
| 33 | 5320-3509180 | Шатун в сборе | 2 | - | |
| 34 | 5320-3509194 | Втулка шатуна | 2 | - | |
| 35 | 5320-3509190 | Шатун | 2 | - | |
| 36 | 5320-3509092 | Вкладыш шатуна компрессора | 4 | - | |
| 37 | 5320-3509200 | Болт шатунный | 4 | - | |
| 38 | 853529 | Гайка М8х1-6Н | 4 | - | |
| 39 | 5320-3509196 | Крышка шатуна | 2 | - | |
| 40 | 853506 | Гайка упорная М33х1,5-6Н | 1 | - | |
| 41 | 853615 | Шайба 34 стопорная | 1 | - | |
| 42 | 1/34013/76 | Кольцо 25 стопорное | 1 | - | |
| 43 | 5320-3509094 | Уплотнитель задней крышки | 1 | - | |
| 44 | 5320-3509093 | Пружина уплотнительная | 1 | - | |
| 45 | 5320-3509130 | Шестерня привода компрессора | 1 | - | |
| 46 | 5320-3509116 | Кольцо стопорное подшипника | 1 | - | |
| 47 | 853941(207А) | Подшипник | 2 | - | |
| 48 | 5320-3509239 | Табличка | 1 | - | |
| 49 | 1/05304/50 | Заклепка 2х6,37 | 2 | - | |
| 50 | 5320-3509103 | Прокладка нижней крышки картера компрессора | 1 | - | |
| 51 | 5320-3509100 | Крышка картера нижняя | 1 | - | |
| 52 | 1/05166/77 | Шайба 8 пружинная | 6 | - | |
| 53 | 1/60432/21 | Болт М8-6gх16 | 6 | - | |
| 54 | 5320-3509020 | Картер | 1 | - | |
| 55 | 853803 | Шпонка сегментная 5х7,5х19 | 1 | - | |
| 56 | 5320-3509110 | Вал коленчатый компрессора | 1 | - | |
| 57 | 5320-3509063 | Прокладка задней крышки картера компрессора | 1 | - | |
| 58 | 5320-3509090 | Крышка картера задняя | 1 | - | |
| 59 | 1/60436/21 | Болт М8-6gх25 | 4 | - |
- КамАЗ - 43101 > Тормоза > Компрессор пневмотормозов 5320-3509015 > Компрессор в сборе
- КамАЗ - 4310 > Тормоза > Компрессор пневмотормозов > Компрессор в сборе
- КамАЗ - 4310 > Тормоза > Компрессор пневмотормозов > Компрессор в сборе
- КамАЗ - 5315 > Тормоза > Компрессор > Компрессор в сборе
- КамАЗ - 5320 > Тормоза > Компрессор пневмотормозов > Компрессор в сборе
- КамАЗ - 53212 > Тормоза > Компрессор пневмотормозов > Компрессор в сборе
- КамАЗ - 5410 > Тормоза > Компрессор пневмотормозов > Компрессор в сборе
- КамАЗ - 54112 > Тормоза > Компрессор пневмотормозов > Компрессор в сборе
- КамАЗ - 5511 > Тормоза > Компрессор пневмотормозов > Компрессор в сборе
- КамАЗ - 55102 > Тормоза > Компрессор пневмотормозов > Компрессор в сборе
- КамАЗ - Общий (5320, 53212, 5410, 54112, 5511, 55102) > Тормоза > Компрессор пневмотормозов > Компрессор в сборе
- УралАЗ - УРАЛ-4320 > Тормоза > Компрессор > Компрессор
- УралАЗ - УРАЛ-43202 > Тормоза > Компрессор > Компрессор
- УралАЗ - УРАЛ-5557 > Тормоза > Компрессор > Компрессор
Данный узел предназначен для нагнетания сжатого воздуха в пневматическую систему грузовых автомобилей. Агрегат устанавливается на переднем торце развала блока цилиндров двигателя и приводится в действие через шестерню от распределительного вала.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип устройства | Поршневой, двухцилиндровый, одноступенчатый |
| Диаметр цилиндра, мм | 60 |
| Ход поршня, мм | 38 |
| Рабочий объем, см³ | 214 |
| Производительность, л/мин | 201–210 (при частоте вращения коленчатого вала 2000 об/мин) |
| Максимальное избыточное давление, МПа | 0,8 |
| Частота вращения вала (ном/макс), мин⁻¹ | 2000 / 2500 |
| Система охлаждения | Жидкостная (подключается к системе охлаждения двигателя) |
| Система смазки | Под давлением от масляной магистрали двигателя |
Применяемость
Изделие используется на классических моделях грузовой техники Камского автомобильного завода, оснащенных силовыми агрегатами серии 740. Основной перечень моделей включает:
- Вездеходы серий 4310, 43101, 43105.
- Бортовые автомобили и шасси 5320, 53212.
- Седельные тягачи 5410, 54112.
- Самосвалы 5511, 55102.
Конструктивные особенности
Пневмокомпрессор имеет чугунный блок цилиндров и алюминиевый картер. В верхней части расположена общая головка с пластинчатыми клапанами всасывающего и нагнетательного типа. Отвод тепла осуществляется за счет циркуляции охлаждающей жидкости через полости в головке блока. Смазка трущихся деталей (шатунных вкладышей и пальцев) производится принудительно, а зеркало цилиндра смазывается путем разбрызгивания. Для предотвращения утечек масла на коленчатом валу предусмотрены уплотнительные элементы.
Модификации и аналоги
Существует несколько исполнений данного узла, различающихся производительностью и типом присоединительных фланцев. К основным кросс-номерам и аналогам относятся:
- 18.3509015 — вариант производства Борисовского завода агрегатов (БААЗ).
- Модификации с индексами -10, -15, отличающиеся комплектацией шестерни привода.
- Усиленные версии для двигателей стандарта Евро-1 и выше (серия 53205).
Отличительные признаки
Основным отличием данной модели является способ крепления и привод через прямозубую или косозубую шестерню, установленную на конусном конце коленчатого вала. В отличие от более современных одноцилиндровых моделей, этот агрегат обеспечивает стабильный поток воздуха при средних оборотах двигателя, что критично для работы тормозной системы и механизмов управления трансмиссией на технике старых поколений.
