Шестерня КАМАЗ дифференциала привода заднего моста (ОАО КАМАЗ)
6520-2506126
8 610 ₽
Аналоги
|
|
||||
| Размеры | ||||
|---|---|---|---|---|
|
||||
1
2
3
4
5
6
7
8
8
8
8
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
29
30
31
32
33
34
35
36
37
38
39
39
40
41
42
43
44
45
46
| Поз. | Артикул | Название детали | Кол-во | Цена | |
|---|---|---|---|---|---|
| 1 | 6520-2502015 | Картер редуктора среднего моста | 1 |
108 900 ₽ |
|
| 2 | 6520-2502021-10 | Шестерня ведущая коническая | 1 | - | |
| 3 | 6520-2502036 | Фланец ведущий среднего моста | 1 |
3 290 ₽ - 6 200 ₽ |
|
| 4 | 6520-2502050 | Крышка подшипника в сборе | 1 | - | |
| 5 | 6520-2503011-10 | Дифференциал моста среднего | 1 | - | |
| 6 | 6520-2506010 | Дифференциал межосевой среднего моста | 1 |
10 520 ₽ - от 52 000 ₽ |
|
| 7 | 5320-2509024 | Крышка корпуса механизма блокировки (сварка) | 1 | - | |
| 8 | 6520-2402096 | Прокладка регулировочная | - | ||
| 8 | 6520-2402097 | Прокладка регулировочная | - | ||
| 8 | 6520-2402098 | Прокладка регулировочная | - | ||
| 8 | 6520-2402099 | Прокладка регулировочная | - | ||
| 8 | 6520-2402100 | Прокладка регулировочная | - | ||
| 9 | 53205-2403040 | Гайка подшипника | 2 | - | |
| 10 | 6520-2403043 | Стопор гайки подшипника | 2 | - | |
| 11 | 6520-2502024 | Вал ведущий среднего моста | 1 |
5 200 ₽ - 15 660 ₽ |
|
| 12 | 6520-2502052 | Прокладка регулировочная | 8 | - | |
| 13 | 6520-2502101 | Прокладка картера | 1 | - | |
| 14 | 6520-2502110 | Шестерня ведущая привода среднего моста | 1 |
по запросу - 22 300 ₽ |
|
| 15 | 6520-2502115 | Прокладка картера редуктора среднего моста | 1 | - | |
| 16 | 6520-2502120 | Шестерня ведомая цилиндрическая привода среднего моста | 1 |
17 220 ₽ |
|
| 17 | 6520-2502142 | Кольцо стопорное | 1 | - | |
| 18 | 6520-2502175 | Шайба | 1 | - | |
| 19 | 6520-2402269 | Гайка подшипника | 2 | - | |
| 20 | 6520-2506126 | Шестерня привода заднего моста | 1 |
по запросу - 8 610 ₽ |
|
| 21 | 5320-2509017 | Диафрагма механизма блокировки межосевого дифференциала | 1 | - | |
| 22 | 5320-2509019 | Стакан механизма блокировки | 1 | - | |
| 23 | 6520-2509020 | Стержень механизма блокировки | 1 | - | |
| 24 | 5320-2509023 | Пружина возвратная | 1 | - | |
| 25 | 5320-2509025 | Крышка стакана механизма блокировки | 1 | - | |
| 26 | 5320-2509049 | Вилка блокировки | 1 |
1 760 ₽ |
|
| 27 | 5320-2509053 | Муфта блокировки межосевого дифференциала | 1 |
1 410 ₽ |
|
| 28 | 5320-2509065 | Пружина нажимная | 1 | - | |
| 29 | 1042924К1М | Подшипник роликовый радиальный с короткими цилиндрическими роликами | 2 | - | |
| 30 | 6-7217А | Подшипник роликовый конический однорядный | 1 | - | |
| 31 | 6-7516А1 | Подшипник роликовый конический однорядный ГОСТ 520-89 | 2 | - | |
| 32 | 27313А | Подшипник роликовый конический однорядный | 1 | - | |
| 33 | 42206АКМ | Подшипник роликовый радиальный с короткими цилиндрическими роликами | 1 | - | |
| 34 | 1/09020/21 | Болт М6-6gх12 | 8 | - | |
| 35 | 1/55407/21 | Болт М12х1,25-6gх45 | 10 | - | |
| 36 | 1/42376/21 | Болт М8-6gх12 | 4 | - | |
| 37 | 1/42747/31 | Болт самоконтрящийся М12х1,25-6gх40 | 10 | - | |
| 38 | 1/07910/11 | Гайка М10х1,25-6Н | 1 | - | |
| 39 | 1/05170/77 | Шайба 12 пружинная | 10 | - | |
| 40 | 1/02785/50 | Прокладка регулировочная 16х22х0,5 | 2 | - | |
| 41 | 1/02813/80 | Прокладка уплотнительная 16х22х1 | 1 | - | |
| 42 | 853350 | Винт установочный М10х1,25-6gх25 | 1 | - | |
| 43 | 862806 | Кольцо Б 62 ГОСТ 13943-68 | 1 | - | |
| 44 | 862810 | Кольцо упорное | 1 | - | |
| 45 | 262515 | Пробка КГ 1/4" ОСТ 37.001.178-82 | 1 | - | |
| 46 | ВК403Б | Выключатель света заднего хода | 1 | - |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
- КамАЗ - 6520 > Мост средний > Передача главная среднего моста > Шестерня привода заднего моста
- КамАЗ - 6522 > Мост средний > Передача главная среднего моста > Шестерня привода заднего моста
- Мадара - Мосты 6522 > Средняя главная передача > Запасные детали средней главной передачи > Шестерня привода заднего моста
- КамАЗ - 6520 (Euro-2, 3) > Мост средний > 6520-2502011-10 Передача главная среднего моста > Шестерня привода заднего моста
- КамАЗ - 65226 > Мост средний > Передача главная среднего моста > Шестерня привода заднего моста
- КамАЗ - 6520 (Euro-4) > Мост средний > 6520-2502011-10 Передача главная среднего моста > Шестерня привода заднего моста
- КамАЗ - 6460 (Евро 3, 4) > Мост средний > 6520-2502011-10 Передача главная среднего моста > Шестерня привода заднего моста
- КамАЗ - 6460 (Евро 4) > Мост средний > 6520-2502011-10 Передача главная среднего моста > Шестерня привода заднего моста
- КамАЗ - 6460 > Мост средний > Передача главная среднего моста > Шестерня привода заднего моста
- КамАЗ - 6522 (Евро-4) > Мост средний > 6520-2502011-10 Передача главная среднего моста > Шестерня привода заднего моста
- КамАЗ - 6520 (Euro-4) > Мост средний > 6520-2502011-10 Передача главная среднего моста > Шестерня привода заднего моста
- КамАЗ - 65226 > Мост средний > 6520-2502011-10 Передача главная среднего моста > Шестерня привода заднего моста
Технические характеристики и описание

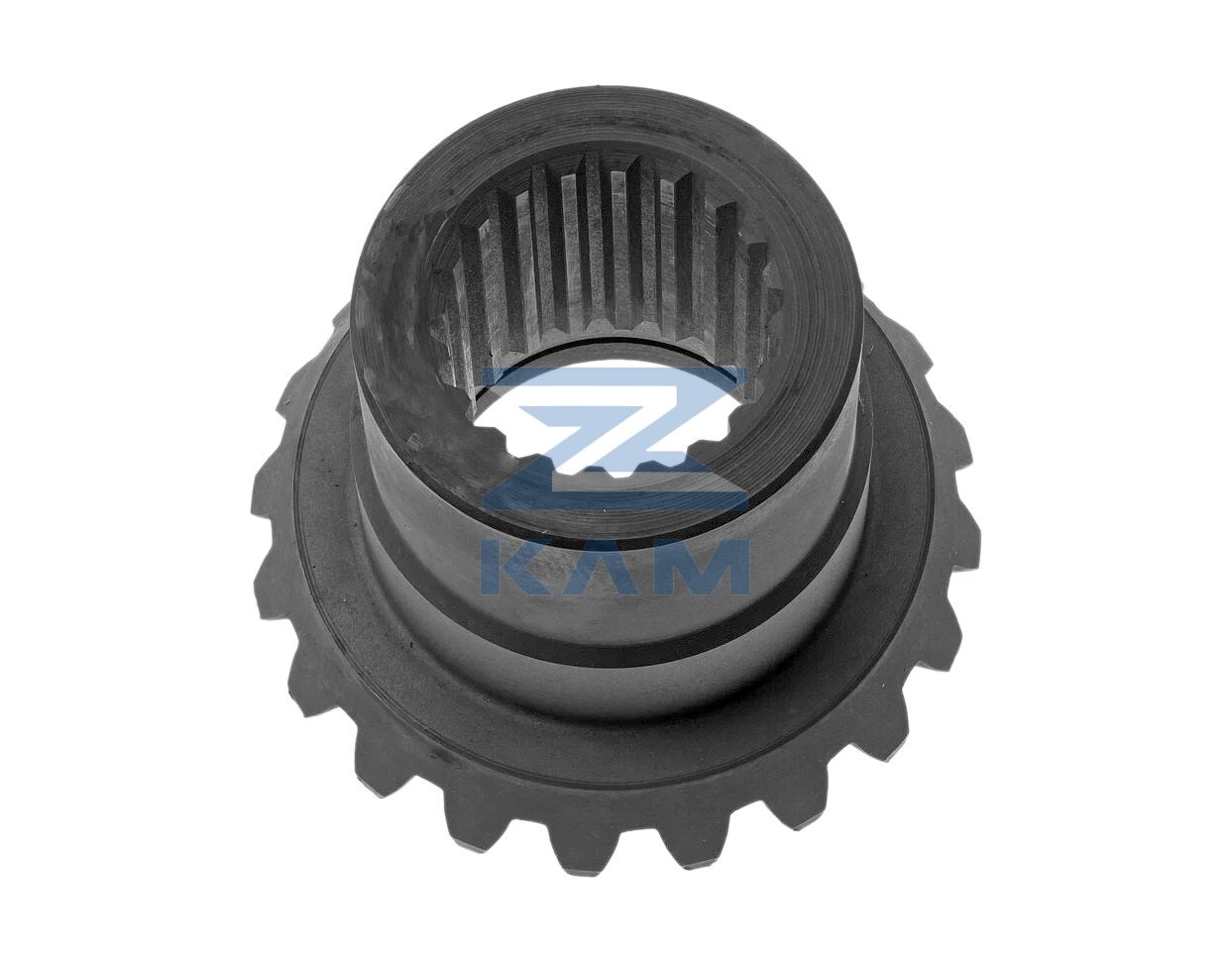

Шестерня 6520-2506126 является коническим зубчатым колесом в узле межосевого дифференциала (МОД) заднего (промежуточного) моста. Деталь передает крутящий момент от входного вала на крестовину и сателлиты, обеспечивая распределение мощности между ведущими мостами грузовика. Продукция изготавливается методом горячей штамповки из высоколегированной конструкционной стали с последующей цементацией и закалкой зуба для достижения высокой поверхностной твердости при сохранении вязкой сердцевины.
| Параметр | Значение |
|---|---|
| Артикул | 6520-2506126 |
| Производитель | ПАО «КАМАЗ» (Оригинал) |
| Количество зубьев | 17 шт. |
| Тип зацепления | Прямозубое коническое |
| Диаметр внутренний (по шлицам) | 70 мм |
| Количество внутренних шлицов | 20 шт. |
| Масса | 2.15 кг |
Применяемость
Шестерня спроектирована для установки в редукторы тяжелого семейства автомобилей КАМАЗ с осевой нагрузкой до 13 тонн и крутящим моментом двигателя свыше 1000 Нм. Основные модели:
- КАМАЗ-6520 (базовый самосвал)
- КАМАЗ-6522, 65225 (полноприводные модификации)
- КАМАЗ-6460 (тяжелые седельные тягачи)
- КАМАЗ-53605, 65201
Особенности и конструктивные отличия
Данная деталь отличается от шестерен «старого образца» (серия 5320) увеличенным модулем зуба и усиленным шлицевым соединением, что обусловлено эксплуатацией в составе усиленных мостов Мадара или оригинальных мостов КАМАЗ-6520. Внутренняя поверхность шестерни имеет проточку под опорную шайбу, предотвращающую износ корпуса дифференциала.
Аналоги и кросс-номера
В каталогах могут встречаться следующие обозначения и кросс-номера сопутствующих узлов:
- 6520-2506126 — основной артикул (оригинал)
- 6520-2506120 — может поставляться в сборе с опорной шайбой
- Аналоги производства ПАО «Туймазинский завод автобетоновозов» (ТЗА)
- Аналоги производства китайских заводов (маркировка может отсутствовать или дублировать оригинальный номер)
Комплектация при ремонте
При замене шестерни 6520-2506126 рекомендуется проводить дефектовку сопряженных деталей межосевого дифференциала:
- Сателлиты МОД (артикул 6520-2506054)
- Крестовина МОД (артикул 6520-2506060)
- Шайба опорная (артикул 6520-2506129)
- Муфта включения блокировки
